A Schneider Electric Harmony XB5 sorozatú XB5AW33M5C0 világító nyomógomb egy rendkívül megbízható ipari vezérlőelem, amely tökéletes választás különféle automatizálási és ipari alkalmazásokhoz. Ez a precíziós eszköz ötvözi a tartósságot, a könnyű használhatóságot és a kiváló láthatóságot, így ideális választás olyan környezetben, ahol a pontos és gyors kezelői visszajelzés elengedhetetlen.

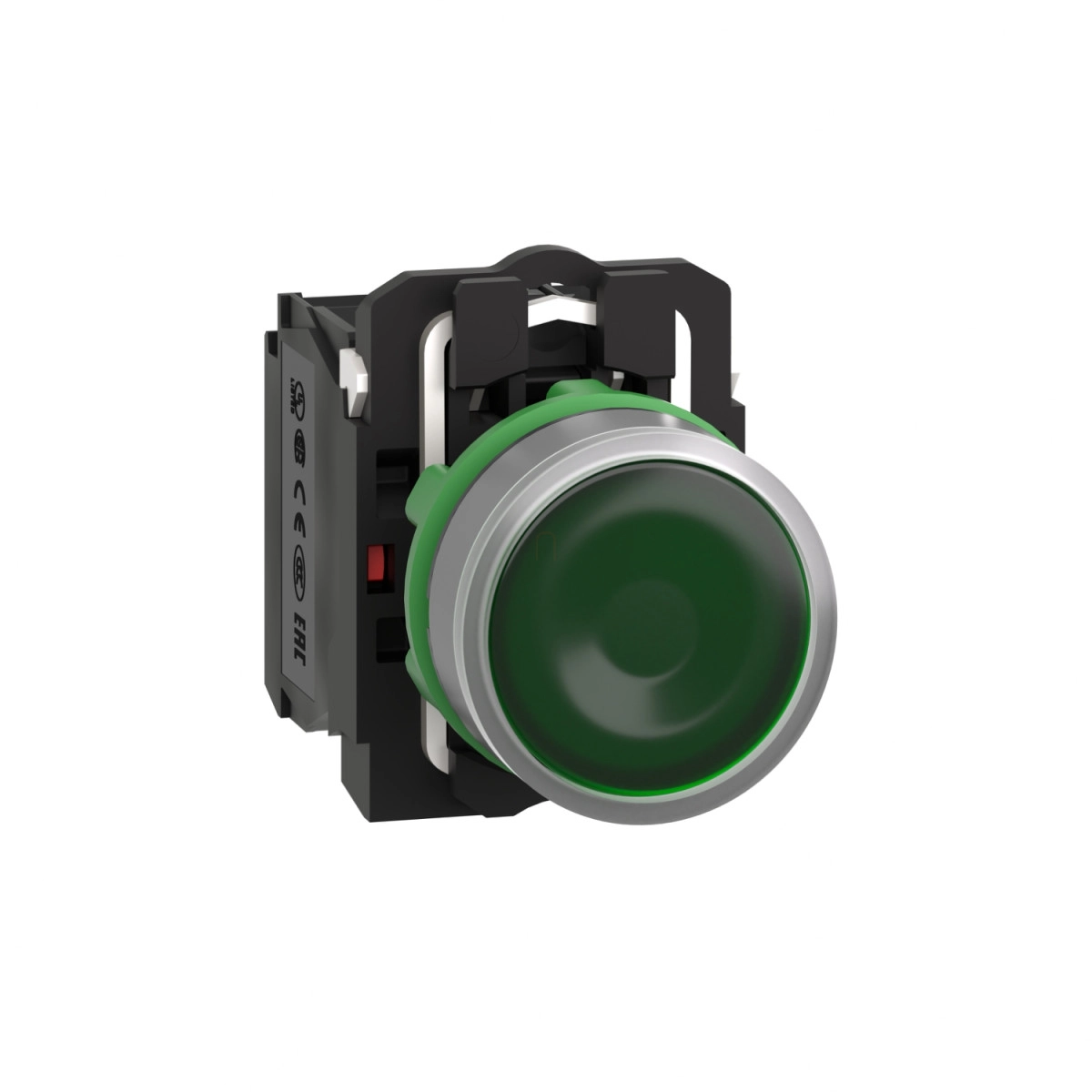

A termék központi eleme a zöld színű, sima felületű, jelölés nélküli nyomógomb, amelyet szürke színre galvanizált műanyag körgyűrű vesz körül. A 22,5 mm-es szabványos rögzítési átmérővel rendelkező kapcsoló univerzális LED világítással van felszerelve, amely 220-240 V AC tápfeszültséggel (50/60 Hz) működik. A kapcsoló rugós visszatérítésű működtető mechanizmussal és 1 NO + 1 NC érintkezőkonfigurációval rendelkezik, amely sokoldalú felhasználást tesz lehetővé különböző vezérlési alkalmazásokban.
A Harmony XB5AW33M5C0 nyomógomb műszaki szempontból kiemelkedő paraméterekkel rendelkezik. A standard érintkezők lassú bontású kivitelben készültek, a csatlakoztatás csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezetéket is képesek befogadni kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék méretei: 42 mm magasság, 30 mm szélesség és 57 mm mélység. Rendkívüli tartósságát bizonyítja a kiemelkedő mechanikai élettartam, amely 10 millió kapcsolási ciklus. A nyomógomb elektromos élettartama szintén impresszív: 1 millió ciklus AC-15 esetén 2 A/230 V terhelésnél, illetve 3 A/120 V, valamint 4 A/24 V terhelésnél, továbbá DC-13 üzemmódban 0,2 A/110 V vagy 0,5 A/24 V terhelésnél is eléri az 1 millió ciklust, ha az üzemeltetési gyakoriság nem haladja meg a 3600 ciklust óránként (0,5-ös terhelési tényező mellett).
A XB5AW33M5C0 nyomógomb rendkívüli védelmi tulajdonságokkal is rendelkezik. Az IP66 és IP67 védettség biztosítja a por és a víz elleni magas szintű védelmet, míg az IK05 fokozat mechanikai behatások ellen véd. A termék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomást is kibír 55 °C-on, 0,1 m távolságból. A kapcsoló elektromos paraméterei között szerepel a 10 A-es konvencionális szabad levegőben mért hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), valamint 6 kV névleges lökőfeszültség-állóság. Üzemi áram tekintetében AC-15 üzemmódban 3 A/240 V, 6 A/120 V vagy 1,2 A/600 V terhelhetőséggel rendelkezik, míg DC-13 üzemmódban 0,1 A/600 V, 0,27 A/250 V vagy 0,55 A/125 V értékekkel jellemezhető.
A Schneider Electric Harmony XB5AW33M5C0 nyomógomb megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508 és JIS C8201-1 előírásoknak. A terméken különböző tanúsítványok is megtalálhatók, mint például CSA, LROS (Lloyds register of shipping), BV, UL, DNV. A nyomógomb széles hőmérséklet-tartományban használható, üzemi és tárolási hőmérsékleti tartománya egyaránt -40...+70 °C. Környezeti hatásokkal szembeni ellenállóképességét tovább növeli a rezgésállósága (5 gn, f=2...500 Hz), ütésállósága (30 gn 18 ms vagy 50 gn 11 ms időtartamú félszinusz hullám gyorsulás esetén), valamint elektromágneses kompatibilitási tulajdonságai, beleértve a gyors tranziensekkel (2 kV), elektromágneses mezőkkel (10 V/m) és elektrosztatikus kisülésekkel (6 kV érintkezés, 8 kV levegő) szembeni védettséget.
Schneider Electric Harmony XB5 - XB5AW33M5C0 - komplett műanyag LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, zöld, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Rövid terméknév: XB5
Körgyűrű anyaga: Műanyag, szürke színre galvanizált
Rögzítőgallér anyaga: Műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejrészének alakja: Kerek
Működtető típus: Rugós visszatérítésű
Működtető profil: Zöld, sima, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Érintkező típus és összetétel: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 220...240 V AC 50/60 Hz
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok jelölése ISO n°1: (13-14)NO
(21-22)NC
Ellenállás nagy nyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1,5 mm (NC elektromos állapot változás)
2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változáskor
3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Egyenes hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Egyenes hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C mellékletnek megfelelően
1000000 ciklus, AC-15, 3 A 120 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C mellékletnek megfelelően
1000000 ciklus, AC-15, 4 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C mellékletnek megfelelően
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C mellékletnek megfelelően
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5, az IEC 60947-5-1 C mellékletnek megfelelően
LED jellemzők
Jelzés típusa: Folyamatos
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni védettség: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni védettség: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni védettség: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
