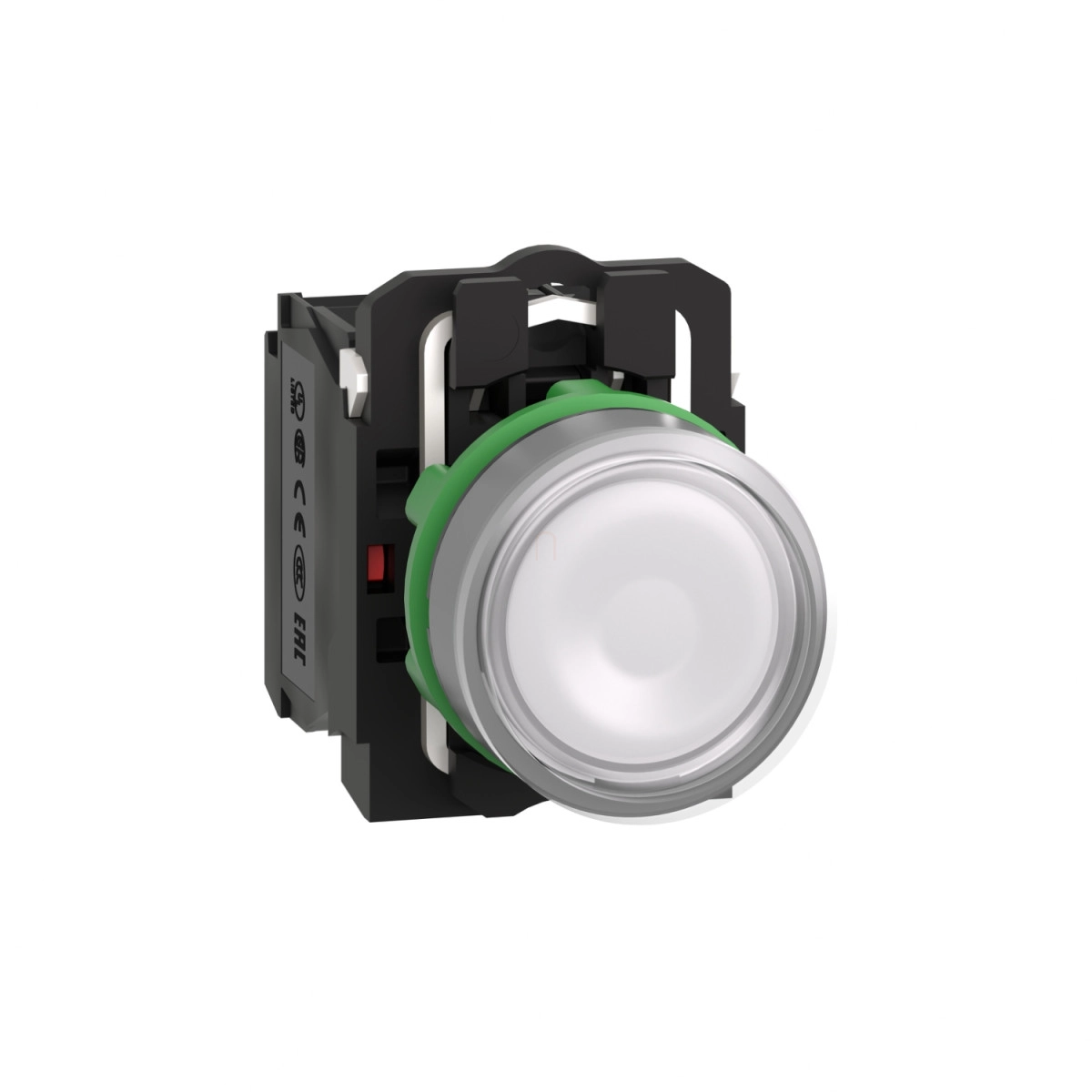

A Schneider Electric Harmony XB5 családból származó XB5AW31B5C0 jelű világító nyomógomb tökéletes választás vezérlőpanelek, gépek és berendezések kezelőfelületének kialakításához. Ez a komplett termék tartalmazza a műanyag nyomógombot, a szürke előlapot (bezel), a fehér színű nyomófelületet és az integrált univerzális LED-et, valamint az elektromos csatlakozó blokkot 1 záró (NO) és 1 nyitó (NC) érintkezővel.
A Harmony XB5 nyomógombcsalád ipari környezetben kiválóan alkalmazható, nagy megbízhatósággal rendelkezik, amit a 10 millió működési ciklus mechanikai élettartam is bizonyít. A 22,5 mm-es szabványos beépítési átmérőnek köszönhetően könnyen és gyorsan telepíthető bármilyen vezérlőpanel vagy irányítópult előlapjára. A gombot a rugó automatikusan visszaállítja alapállapotba a megnyomást követően (spring return).
Az XB5AW31B5C0 modell univerzális LED-del szerelt, amely 24 V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián. Az integrált LED 100 000 órás élettartammal rendelkezik 25°C-os környezeti hőmérsékleten, így hosszú távon megbízható jelzést biztosít. A fehér, jelöletlen nyomófelület egyedi feliratozást tesz lehetővé, a síkba simuló kialakítás (flush) pedig csökkenti a véletlen működtetés kockázatát.
A nyomógomb kiemelkedő elektromos paraméterekkel rendelkezik: 600 V szigetelési feszültség (Ui), 6 kV lökőfeszültség-állóság (Uimp), valamint 10 A hagyományos szabad levegőn mért hőáram (Ith). A csatlakozást csavaros sorkapcsok biztosítják, amelyek 2 x 1,5 mm² keresztmetszetű, kábelsarúval ellátott, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű, kábelsarú nélküli vezetékek csatlakoztatását teszik lehetővé. A nyomógomb érintkezői ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít.
A nyomógomb kimagasló környezeti védelemmel rendelkezik, amit az IP66/IP67 védettség és az IK05 ütésállóság bizonyít. Ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból), így nedves, poros környezetben is megbízhatóan működik. Széles üzemi hőmérséklet-tartományban (-40...+70°C) használható, ami lehetővé teszi szélsőséges időjárási viszonyok közötti alkalmazását is. Az XB5AW31B5C0 modell számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, valamint rendelkezik CSA, UL, BV, DNV, LROS tanúsítványokkal is.
Schneider Electric Harmony XB5 - XB5AW31B5C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag, szürke galvanizált színben
Rögzítő gallér anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, síkba simuló, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú törésű
Csatlakozások - terminálok: Csavaros sorkapcsok, ≤ 2 x 1,5 mm² kábelsarúval az IEC 60947-1 szerint
Csavaros sorkapcsok: 1 x 0,22...2 x 2,5 mm² kábelsarú nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzóalj: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Sapka/működtető vagy lencse színe: Fehér
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 57 mm
Terminálok leírása ISO n°1: (13-14)NO, (21-22)NC
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes mozgási út)
Működtetési erő: 3,5 N NC elektromos állapot változás, 3,8 N
Mechanikai élettartam: 10 000 000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos teljesítmény
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
