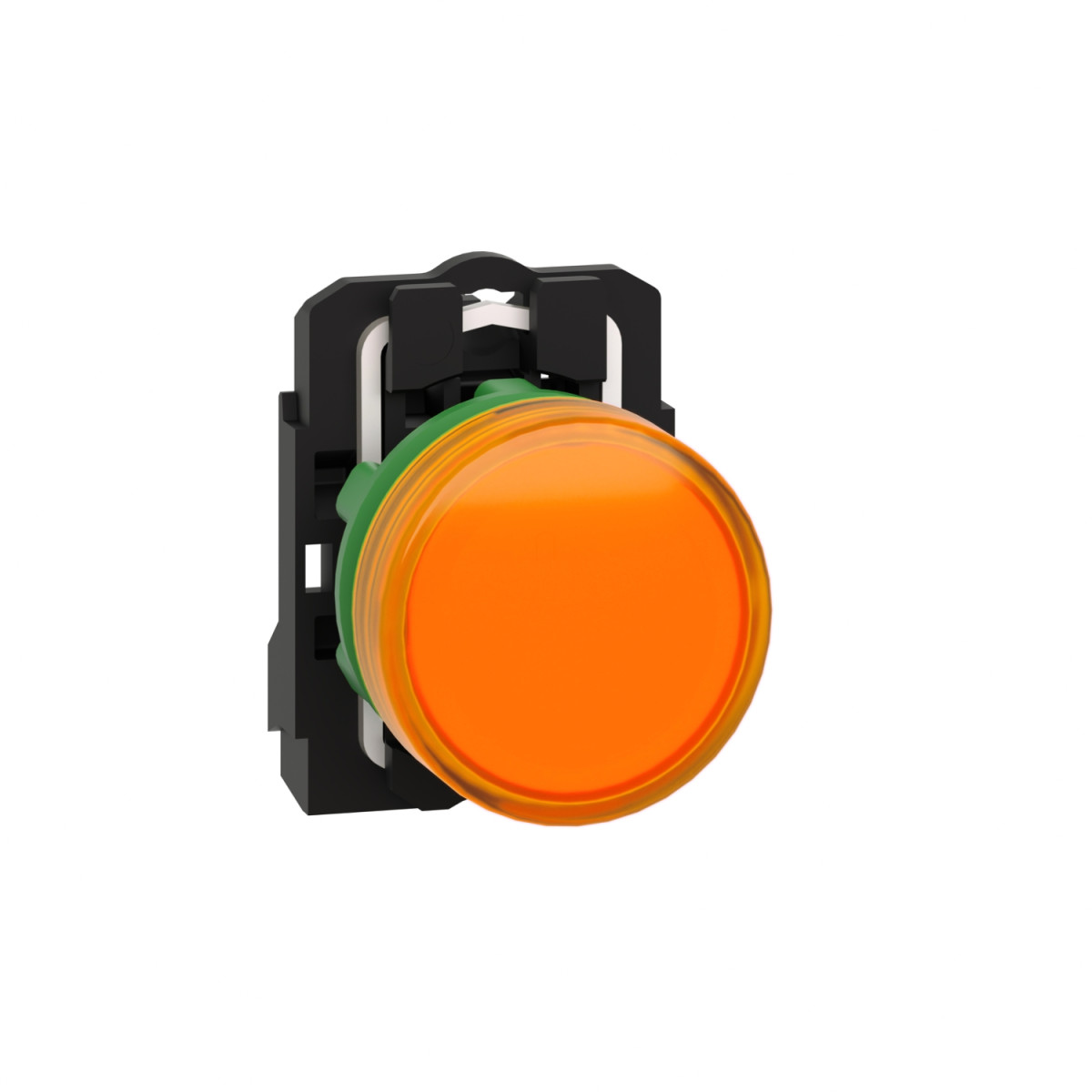

A Schneider Electric Harmony XB5AVG5 jelzőlámpa egy komplett termék, amely ipari környezetben való használatra terveztek, kiváló láthatóságot és hosszú élettartamot biztosítva. Ez a 22 mm átmérőjű narancssárga jelzőlámpa tökéletes választás gépek, berendezések és vezérlőpanelek állapotának vizuális jelzésére, különösen olyan helyzetekben, ahol a figyelemfelhívás kulcsfontosságú.
A Harmony XB5 termékcsalád részeként az XB5AVG5 jelzőlámpa magas minőségű, sötétszürke műanyag házból készül, amely kiváló védelmet nyújt a környezeti hatások ellen. A kerek formájú jelzőfej sima narancssárga lencsével rendelkezik, amely egyenletes fényeloszlást biztosít. A termék univerzális LED fényforrással működik, amely közvetlenül a termékbe van integrálva, így nincs szükség külön izzócserére. A névleges tápfeszültség 110-120 V AC 50/60 Hz frekvencián, 14 mA áramfogyasztás mellett.
Az XB5AVG5 jelzőlámpa rendkívüli védettséggel rendelkezik: IP66, IP67, IP69 és IP69K védelmi fokozat szerint tanúsított az IEC 60529 és ISO 20653 szabványoknak megfelelően, így por, víz és nagynyomású mosás ellen is védett. A termék ellenáll akár 7000000 Pa nyomású, 55 °C-os nagynyomású mosásnak is 0,1 méter távolságból. A NEMA 13 és NEMA 4X védelmi fokozatoknak is megfelel. A mechanikai ütésállóság IK05 besorolású az IEC 50102 szabvány szerint. Ezek a tulajdonságok különösen értékessé teszik mostoha ipari környezetben, élelmiszeripari alkalmazásoknál, vagy kültéri használatra.
A jelzőlámpa számos nemzetközi szabványnak felel meg, többek között: CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1. CSA és UL tanúsítvánnyal rendelkezik, ami biztosítja a globális elfogadottságot. A termék kiemelkedő elektromágneses kompatibilitással rendelkezik, és ellenáll az elektrosztatikus kisüléseknek, a gyors tranzienseknek és az elektromágneses mezőknek. A Schneider Electric XB5AVG5 jelzőlámpa kiváló rezgésállósággal (5 gn, f= 12-500 Hz) és ütésállósággal (50 gn, 18 ms vagy 30 gn, 11 ms) rendelkezik, így a legigényesebb ipari környezetben is megbízható működést biztosít.
A termék szerelése egyszerű, 22,5 mm átmérőjű furatba történik, a javasolt furat átmérő 22,3-22,7 mm. A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek fogadására kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett), míg az impulzus állóképessége 4 kV. A termék rendkívül hosszú, 100 000 órás élettartammal rendelkezik névleges feszültség és 25 °C mellett, ami jelentősen csökkenti a karbantartási igényt és költségeket. Az XB5AVG5 jelzőlámpa széles működési hőmérséklet-tartománnyal (-40...+70 °C) rendelkezik, ami lehetővé teszi használatát szélsőséges körülmények között is.
Schneider Electric Harmony XB5 - XB5AVG5 - komplett műanyag LED jelzőlámpa, Ø22, 120VAC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Lencse színe: Narancssárga
Kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Narancssárga
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Termék megjelenése: Teljes termék
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Kapocskiosztás leírása: (X1-X2)PL ISO n°1 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
GCR BRIDGE: XB5AVCUST04
Kompatibilitás és elektromos jellemzők
Kompatibilitási kód: XB5
Tápfeszültség határok: 100…132 V AC
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Környezeti hőmérséklet üzem közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettség: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
UL 508
IEC 60947-5-1
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-1
Terméktanúsítványok: CSA
UL listázott
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziens zavarállóság: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezők elleni védettség: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védettség: 6 kV érintkezéskor (fém alkatrészeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő alkatrészeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
