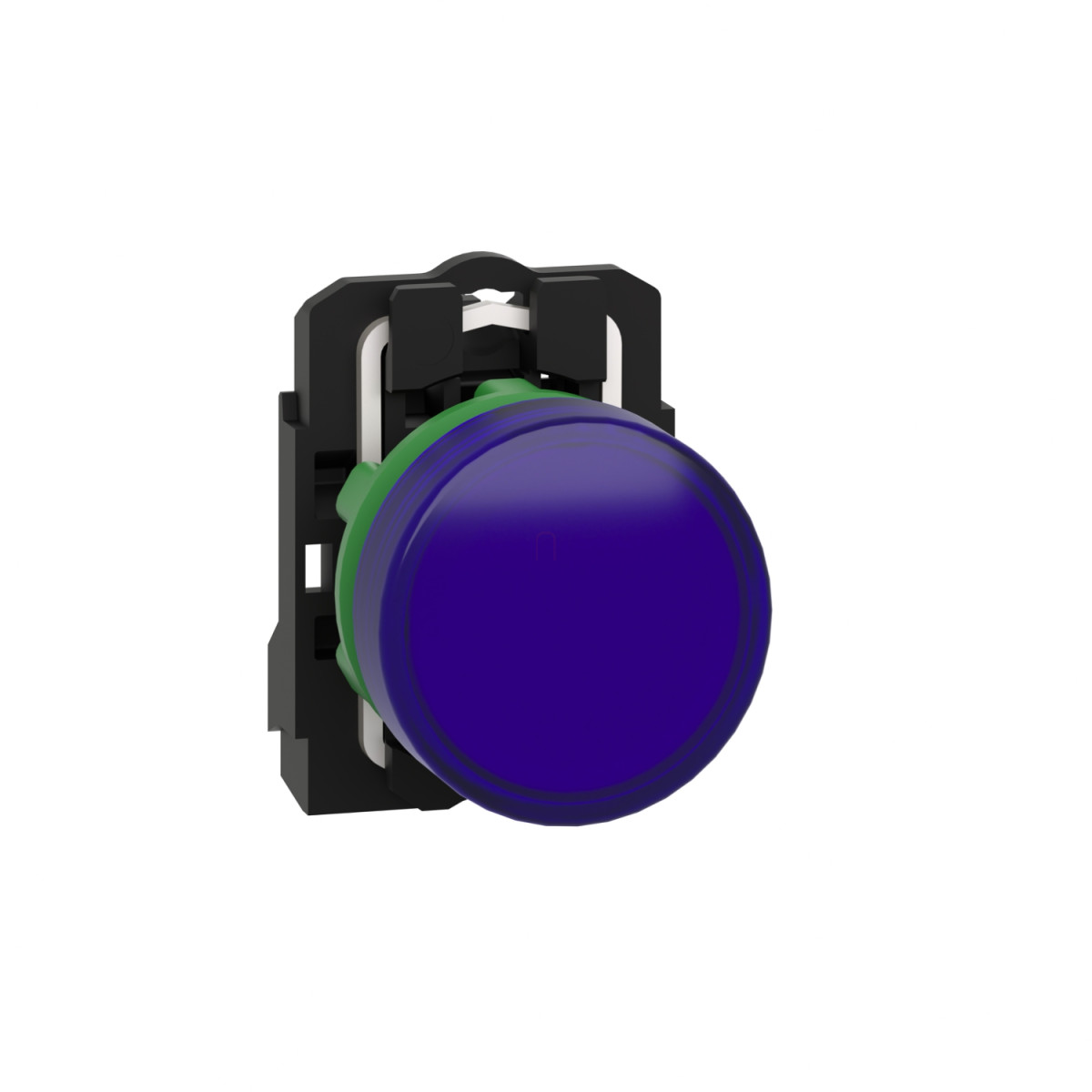

A Schneider Electric Harmony XB5 termékcsalád XB5AVB6 típusú LED jelzőlámpája egy kiemelkedő minőségű, professzionális jelzőeszköz, amely ipari és kereskedelmi alkalmazásokban egyaránt kiváló választás. Ez a komplett, kék színű, univerzális LED-es jelzőlámpa tökéletesen illeszkedik a modern vezérlőpanelek és kapcsolószekrények kialakításához, miközben megbízható vizuális visszajelzést biztosít a rendszer állapotáról.
A Harmony XB5AVB6 jelzőlámpa sötétszürke műanyag kerettel és 22,5 mm-es szabványos beépítési átmérővel rendelkezik, ami megkönnyíti a telepítést a legtöbb szabványos panel kivágásba. A termék kék színű, sima lencséjével azonnal felismerhető visszajelzést nyújt, miközben az integrált univerzális LED fényforrás rendkívül hosszú, 100.000 órás élettartamot biztosít normál működési körülmények között, 25°C-on. A 24V AC/DC tápfeszültséggel üzemelő egység széles működési tartománnyal rendelkezik: 19,2-30V DC és 21,6-26,4V AC között, így rugalmasan alkalmazható különböző rendszerekben.
A Harmony XB5AVB6 jelzőlámpa kiemelkedő védelmi tulajdonságokkal büszkélkedhet: IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami alkalmassá teszi még a legzordabb környezeti feltételek közötti használatra is. A termék ellenáll a nagy nyomású mosásnak (7000000 Pa, 55°C-on, 0,1 méter távolságból), valamint kiváló ütésállósággal (IK05) rendelkezik. A működési hőmérséklettartománya rendkívül széles, -40°C-tól +70°C-ig terjed, így extrém időjárási körülmények között is megbízhatóan teljesít. A terméket csavarszorításos csatlakozók jellemzik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül.
A termék megfelel a szigorú nemzetközi szabványoknak, beleértve az IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4 és JIS C8201-1 előírásait. Ellenáll az elektromágneses zavaroknak, a gyors tranzienseknek (2 kV), valamint kimagasló túlfeszültség-védelmi képességekkel rendelkezik (4 kV impulzus-állóság). A Harmony XB5AVB6 ideális választás vezérlőpanelek, gépek állapotjelzésére, folyamatok vizuális megjelenítésére, valamint minden olyan alkalmazásra, ahol fontos a megbízható, hosszú élettartamú és jól látható visszajelzés. Az XB5AVB6 a Schneider Electric XB5 szériájának kompatibilitási kódjával rendelkezik, így tökéletesen illeszkedik a család többi eleméhez, megkönnyítve a rendszertervezést és a telepítést.
Schneider Electric Harmony XB5 - XB5AVB6 - komplett műanyag LED jelzőlámpa, Ø22, 24VAC/DC, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa
Rövid készüléknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Szabványos
Szerelési átmérő: 22,5 mm
Jelzőegység fejrészének alakja: Kerek
Kupak/működtető vagy lencse színe: Kék
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Kék
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Készülék bemutatása: Teljes termék
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavarszorításos csatlakozók, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavarszorításos csatlakozók, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Tápfeszültség határok: 19,2…30 V DC, 21,6…26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV IEC 61000-4-5 szerint
Környezet
Védelem: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működéskor: -40…70 °C
Túlfeszültségi kategória: II-es osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67 IEC 60529 szerint, IP69 IEC 60529 szerint, IP69K ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 IEC 50102 szerint
Szabványok: JIS C8201-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Rezgésállóság: 5 gn (f= 12…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
