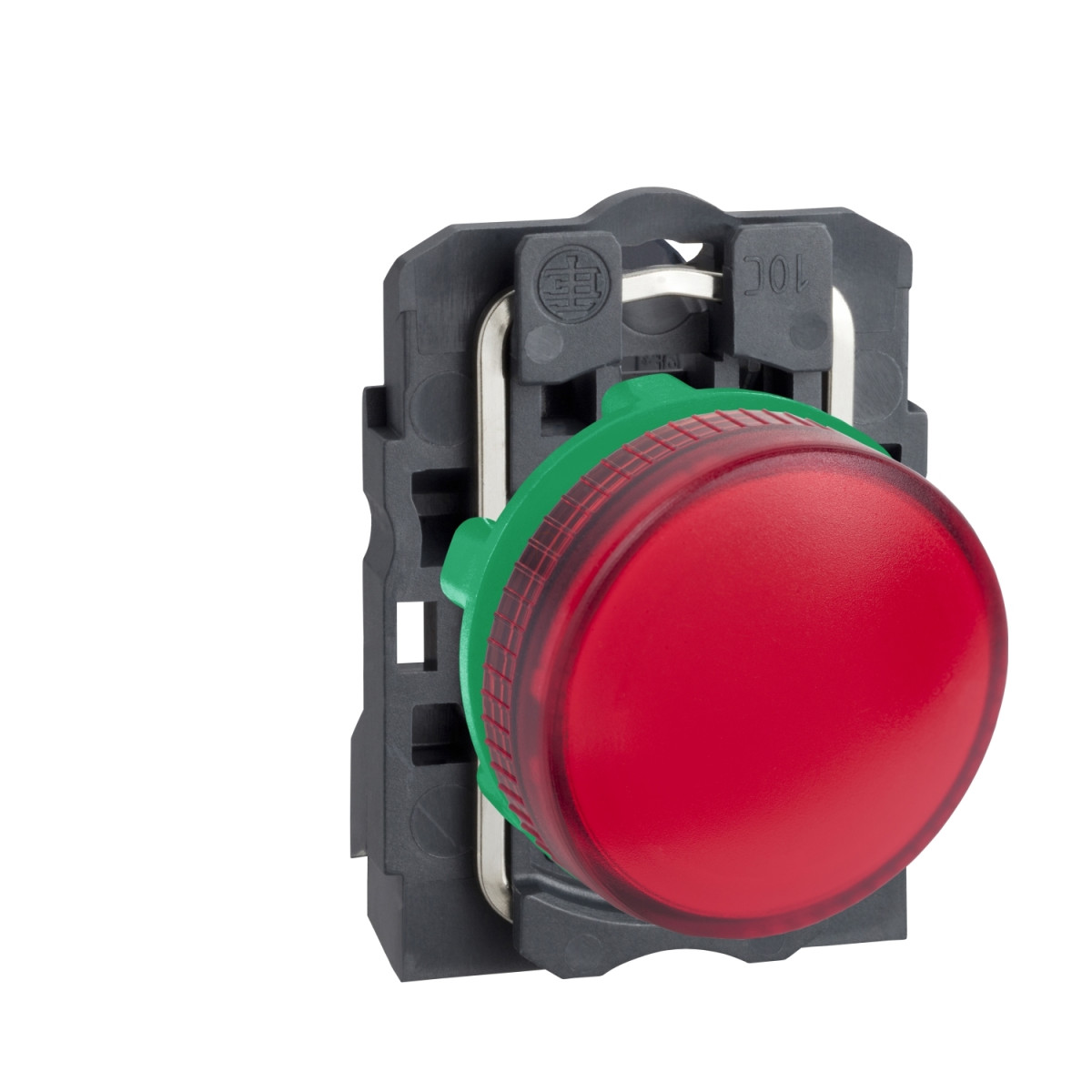

A Schneider Electric Harmony XB5 termékkategória XB5AV64 jelzőlámpa egy professzionális ipari jelzőeszköz, amely kiválóan alkalmazható különböző vezérlőpanelek, berendezések és gépek állapotjelzésére. Ez a piros színű, műanyag házas jelzőlámpa a gyártó Harmony XB5 sorozatának része, amely a megbízhatóság és tartósság jelképe az ipari automatizálás világában.
Az XB5AV64 típusú jelzőlámpa 22,5 mm átmérőjű standard furatba szerelhető, így kompatibilis a legtöbb ipari vezérlőpanellel. A termék konstrukciója sötétszürke műanyag előlapból és műanyag rögzítőgyűrűből áll, ami biztosítja a hosszú élettartamot még szélsőséges ipari körülmények között is. Kerek formájával és piros színével egyértelmű, jól látható jelzést biztosít. A jelzőlámpa sima lencsével rendelkezik, és BA 9s foglalattal van ellátva, amely szabványos BA 9s izzóval használható (az izzó nem része a csomagnak). A termék közvetlen tápellátással működik, és kevesebb mint 2,4 W teljesítményt vesz fel, ami energiatakarékos működést biztosít.
Az XB5AV64 jelzőlámpa kiemelkedő védelmi tulajdonságokkal rendelkezik, ami alkalmassá teszi különböző ipari környezetben való alkalmazásra. IP66, IP67, IP69 és IP69K védettségi fokozatoknak felel meg az IEC 60529 és ISO 20653 szabványok szerint, ami azt jelenti, hogy tökéletesen védett a por és a nagynyomású vízsugarak ellen, valamint rövid ideig tartó vízbe merítést is kibír. A termék NEMA 13 és NEMA 4X szabványoknak is megfelel, továbbá IK05 ütésállósági fokozattal rendelkezik, ami biztosítja a mechanikai sérülésekkel szembeni ellenállást. A jelzőlámpa ellenáll a 7000000 Pa nyomású, 55 °C hőmérsékletű vízsugárnak is 0,1 m távolságról.
A Schneider Electric XB5AV64 jelzőlámpa elektromos tulajdonságai is kiemelkedőek: legfeljebb 250 V névleges tápfeszültségen működik, 250 V szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik. A termék Class II elektromos védelmi osztályba tartozik, és túlfeszültség elleni védelemmel is el van látva. A csatlakoztatás csavaros kapcsokkal történhet, amelyek 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak kábelvéggel ellátva, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek befogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A jelzőlámpa folyamatos jelzéstípussal rendelkezik, így állandó fénnyel jelez, amikor bekapcsolt állapotban van.
Schneider Electric Harmony XB5 - XB5AV64 - komplett műanyag BA9s foglalatos jelzőlámpa, Ø22, 250V, piros műszaki adatok
Főbb műszaki jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Jelző egység fejének alakja: Kerek
Lencse színe: Piros
Kezelő kiegészítő információ: Sima lencsével
Világítástechnikai jellemzők
Fényforrás: Izzó nem tartozék
Izzó foglalat: BA 9s
Fényblokk tápellátás: Közvetlen <2,4 W
Fényforrás színe: Piros
Névleges tápfeszültség: <= 250 V
Méret és csatlakozás
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeltetéshez: -40…55 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Védelmi fokozatok
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
