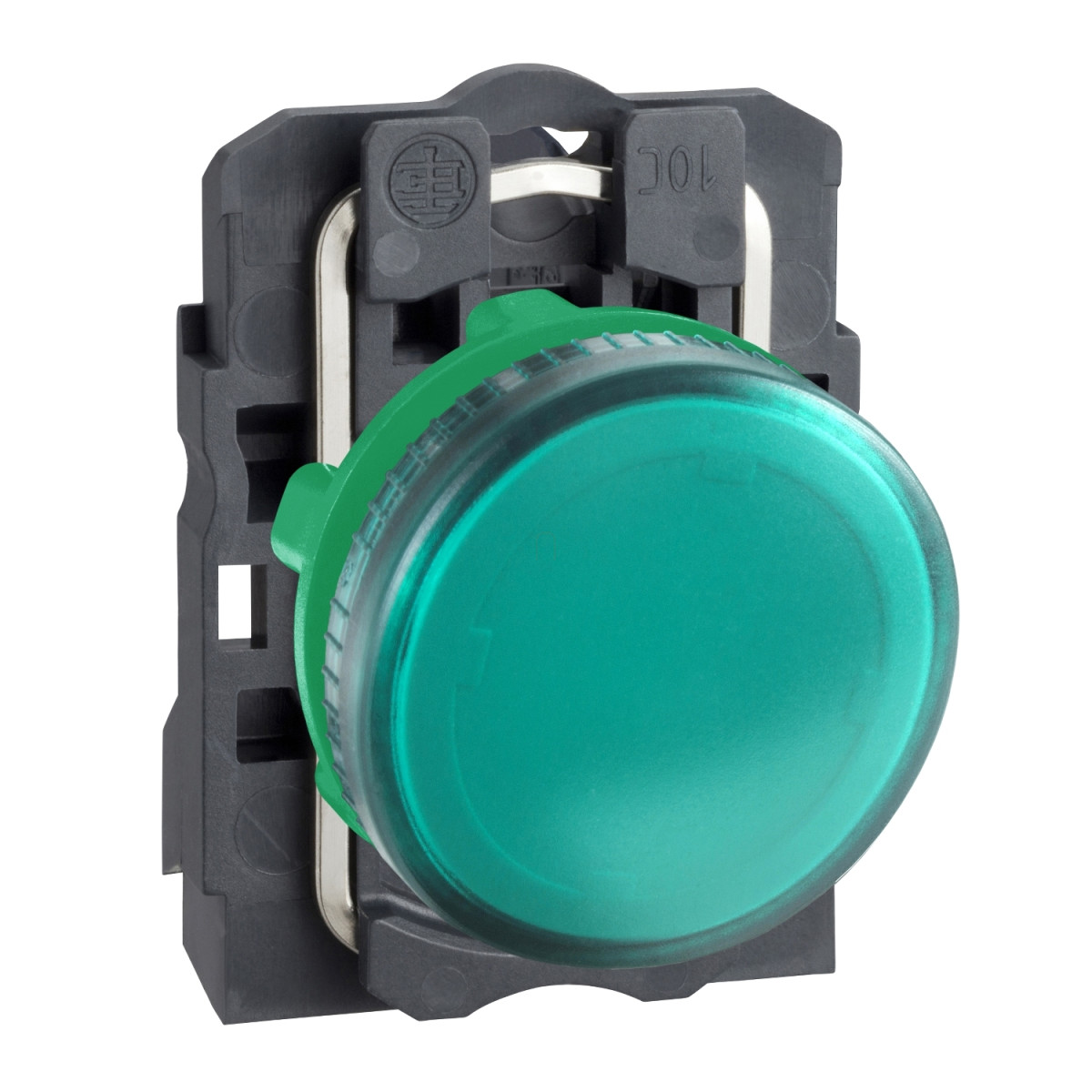

A Schneider Electric Harmony XB5 sorozatából származó XB5AV63 jelzőlámpa a professzionális ipari vezérlőpanelek nélkülözhetetlen eleme. Ez a komplett, műanyag kivitelezésű, zöld színű jelzőlámpa tökéletesen illeszkedik a modern ipari környezetbe, és megbízható vizuális visszajelzést biztosít a gépek és berendezések állapotáról.
A 22,5 mm-es szabványos beépítési átmérővel rendelkező XB5AV63 pilot light könnyen szerelhető bármilyen vezérlőpanelre vagy kapcsolószekrényre. A termék egyszerű sík lencsével rendelkezik, és BA9s foglalattal van ellátva, amely szabványos méretű izzók befogadására alkalmas. Fontos megjegyezni, hogy az izzó nem tartozék, külön kell beszerezni. A jelzőlámpa maximális névleges tápfeszültsége 250V, és közvetlen, 2,4W-nál kisebb teljesítményű fényforrás működtetésére alkalmas. A zöld színű lencse tökéletes jelzésre olyan környezetben, ahol a zöld szín általában a normál működést vagy biztonságos állapotot jelöli.
A Harmony XB5AV63 kiemelkedő védettségi szinttel büszkélkedhet, amely ideálissá teszi még a legigényesebb ipari környezetben történő használatra is. Az IP66, IP67, IP69 és IP69K védettségi fokozatok garantálják, hogy a jelzőlámpa ellenálljon a pornak, víznek és nagynyomású vízsugárnak is. A termék akár 7000000 Pa nyomású vízsugárnak is ellenáll 55°C-on, 0,1 m távolságról, ami kiemelkedő tulajdonság az ipari mosókkal tisztított környezetben. A NEMA 13 és NEMA 4X minősítés további bizonyíték a termék robusztus kivitelezésére és megbízhatóságára.
A Schneider Electric XB5AV63 jelzőlámpa csatlakoztatása csavaros kapcsokkal történik, és többféle vezetékmérettel kompatibilis: <=2 x 1,5 mm² kábelvéggel ellátott vezetékekkel, vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélküli vezetékekkel. Az egység szilárdságát bizonyítja az 5 gn rezgésállóság (12-500 Hz tartományban) és a 30 gn, illetve 50 gn ütésállóság. A széles hőmérséklettartomány (-40°C és +55°C között üzemelés, illetve -40°C és +70°C között tárolás) lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is. Az IEC 60536 szabványnak megfelelő II-es érintésvédelmi osztály és a II-es túlfeszültség-kategória tovább növeli a felhasználók biztonságát. Az IK05 ütésállósági fokozat biztosítja a termék ellenállóságát a mechanikai behatásokkal szemben.
Schneider Electric Harmony XB5 - XB5AV63 - komplett műanyag BA9s foglalatos jelzőlámpa, Ø22, 250V, zöld műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejforma: Szabványos
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sík lencsével
Fényforrás: Izzó nem tartozék
Izzófoglalat: BA 9s
Fényforrás tápellátás: Közvetlen <2,4 W
Fényforrás színe: Zöld
Névleges tápfeszültség: <= 250 V
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 55 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 4 kV IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…55 °C
Érintésvédelmi osztály: II. osztály IEC 60536 szerint
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint
IP67 IEC 60529 szerint
IP69 IEC 60529 szerint
IP69K ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-4
CSA C22.2 No 14
JIS C8201-5-1
IEC 60947-5-1
IEC 60947-1
JIS C8201-1
Terméktanúsítványok: CSA
UL listed
Rezgésállóság: 5 gn (f= 12…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Méretek
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Szélesség (b): 30 mm / 1,18 in.
Magasság (c): 41,5 mm / 1,63 in.
