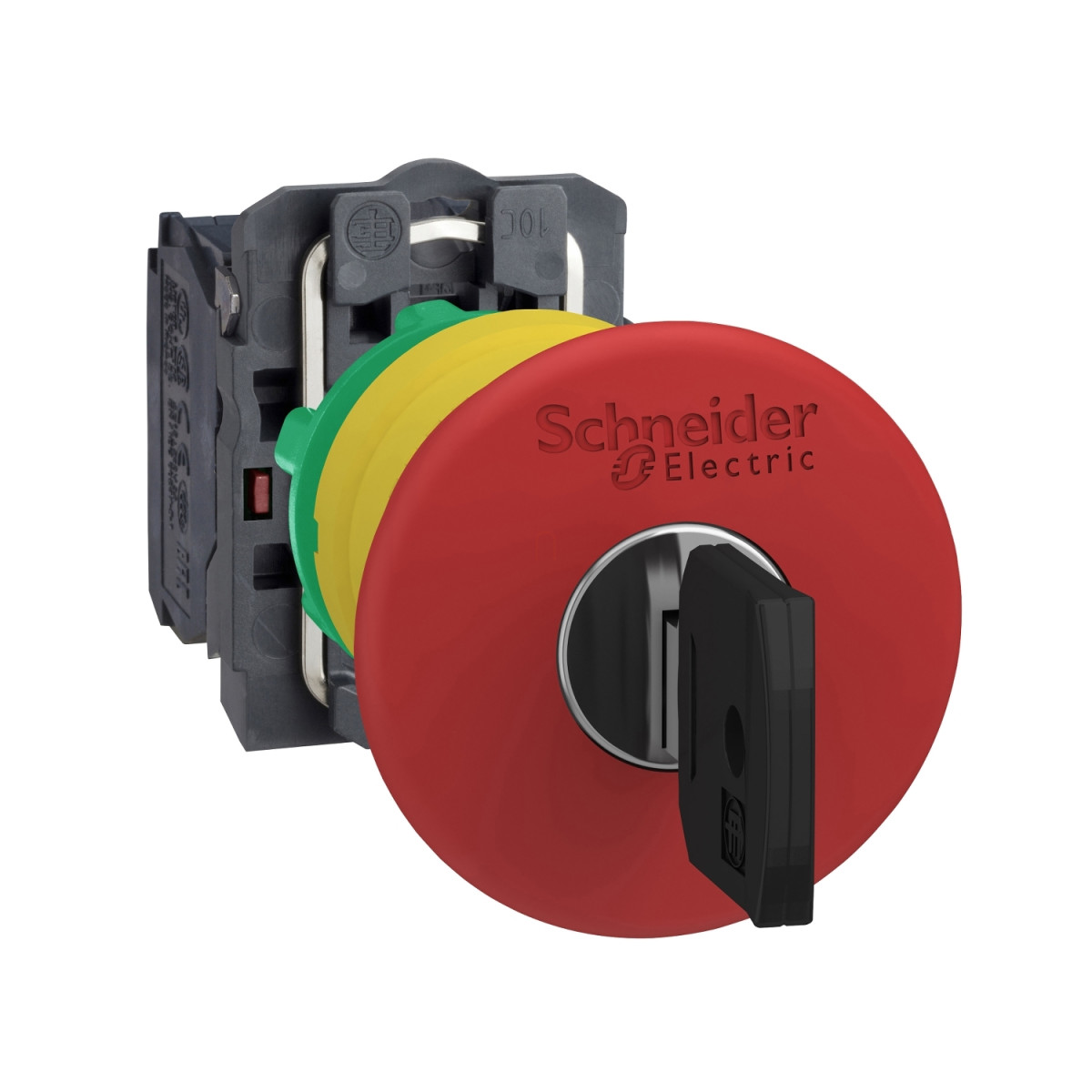

A Schneider Electric Harmony XB5AS9442 egy komplett, műanyag kivitelezésű vészgomb, amely kritikus ipari és gépi alkalmazásokban biztosít megbízható vészleállítás funkciót. Ez a piros, 40 mm átmérőjű gombafejű nyomógomb 22 mm-es szabványos szerelőnyílásba illeszthető, és kulcsos kioldással rendelkezik, amely megakadályozza a véletlen visszaállítást, valamint biztosítja, hogy csak illetékes személyek tudják újraindítani a rendszert.
A Harmony XB5 sorozat tagjaként ez a vészleállító nyomógomb trigger működésű mechanikus reteszeléssel van ellátva, ami azt jelenti, hogy megnyomáskor lezár és ebben a pozícióban marad, amíg a 455-ös típusú kulccsal ki nem oldják. A gomb 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amely IEC 60947-5-1 szabvány szerinti lassú bontású működésű. Az érintkező anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet biztosít. A készülék csatlakoztatása csavaros kapcsokkal történik, amelyekhez maximum 2 × 1,5 mm² keresztmetszetű kábel csatlakoztatható kábelvéggel, vagy legalább 1 × 0,22 mm² keresztmetszetű kábel kábelvég nélkül.
A Schneider Electric XB5AS9442 vészgombja kiemelkedő villamos paraméterekkel rendelkezik. A konvencionális szabad levegőn mért hőáram értéke 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezési fokozatnál), lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szerint. Különböző üzemi áramokkal használható: AC-15 kategóriában 3 A 240 V-nál, 6 A 120 V-nál, vagy 1,2 A 600 V-nál, míg DC-13 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál, vagy 0,55 A 125 V-nál. A termék lenyűgöző, 1 millió ciklus elektromos élettartammal rendelkezik különböző terhelési feltételek mellett, ami hosszú távú megbízhatóságot garantál.
A termék kiváló védelmi tulajdonságokkal is büszkélkedhet: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X besorolással. Ütésállósága IK03 az IEC 50102 szerint. A működési hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek között is megbízható működést biztosít. A mechanikai tartóssága 300 000 ciklus, rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) féllengésű gyorsulás esetén az IEC 60068-2-27 szerint. A termék számos nemzetközi szabványnak megfelel, és rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal, ami globális alkalmazhatóságát igazolja ipari környezetben, beleértve a tengeri alkalmazásokat is.
Schneider Electric Harmony XB5 - XB5AS9442 - komplett műanyag Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Vészleállító nyomógomb / Vészleállítási nyomógomb
Készülék rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejegység típusa: Szabványos
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Kioldókar és mechanikus reteszelés
Alaphelyzetbe állítás: Kulcsos kioldás
Működtető profil: Piros gombafejű Ø 40 mm, jelöletlen
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Középen
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - csatlakozók: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 43 mm
Szélesség: 40 mm
Mélység: 100 mm
Elektromos jellemzők
Mechanikai élettartam: 300000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, Philips 1-es számú csavarhúzóval kompatibilis
Kereszthornyos, pozidriv 1-es számú csavarhúzóval kompatibilis
Hornyos, Ø 4 mm lapos csavarhúzóval kompatibilis
Hornyos, Ø 5,5 mm lapos csavarhúzóval kompatibilis
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A olvadóbiztosíték gG típus az IEC 60947-5-1 szerint
Konvencionális szabad levegőn termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezési fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védelem kezelése: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeléskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelelő szabványok: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, ISO 13850, IEC 60204-1, UL 508, IEC 60364-5-53, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
