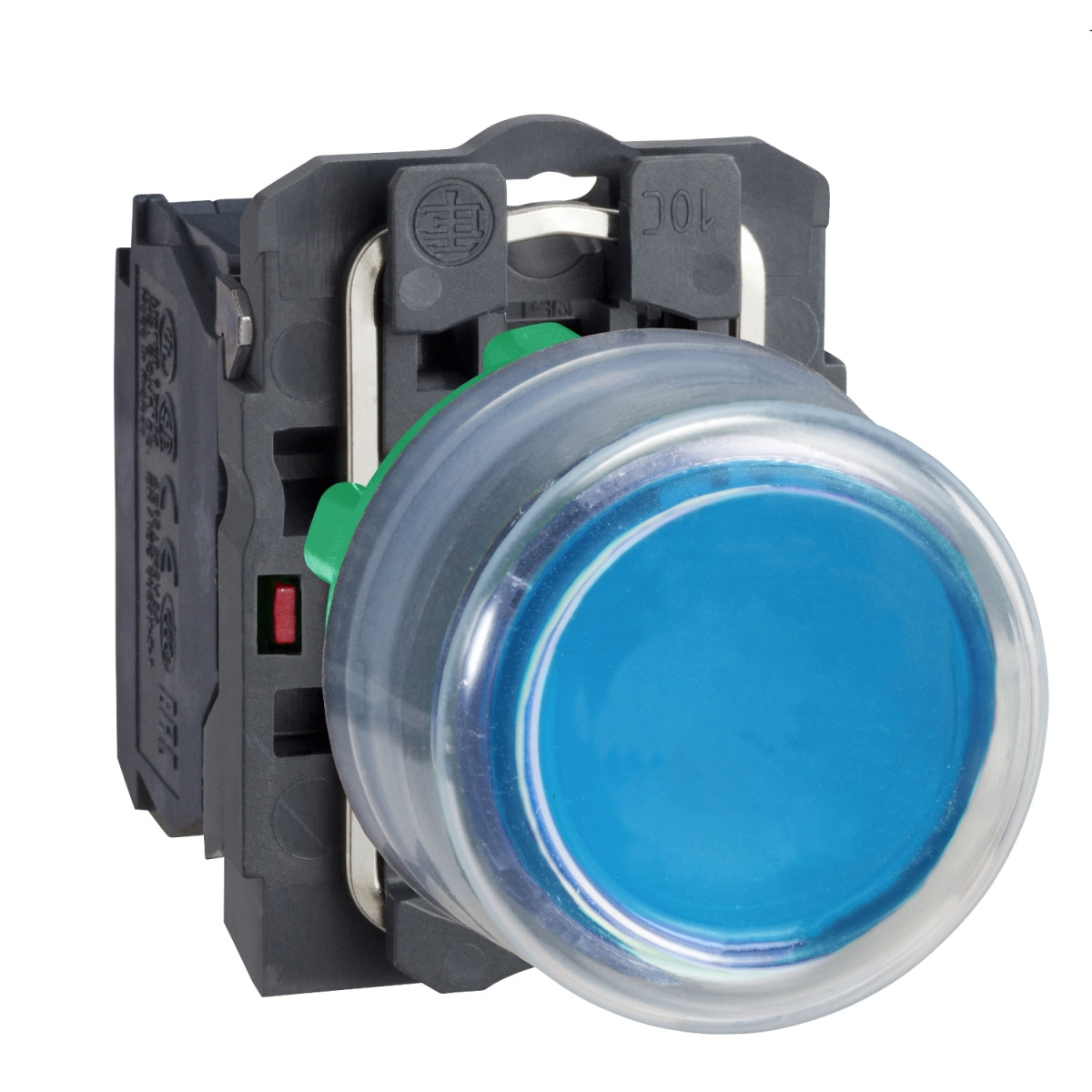

A Schneider Electric Harmony XB5 termékcsalád XB5AP61C0 típusú nyomógombja egy professzionális ipari vezérlőelem, amely tökéletes választás különféle kapcsolási feladatokhoz. Ez a kék színű, kiálló, visszatérő működésű nyomógomb tiszta gumisapkával és szürke körgyűrűvel rendelkezik, amely nem csak praktikus, hanem esztétikus megjelenést is biztosít.
A termék műszaki jellemzői között szerepel az 1 NO (alaphelyzetben nyitott) érintkezőkonfiguráció, amely slow-break (lassú bontás) működési elvvel rendelkezik. A kapcsolódás csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² vezetékek csatlakoztatását kábelvég nélkül. A nyomógomb standard fejjel rendelkezik, amely kerek formájú, és műanyag színes szürke foglalatba helyezkedik el. A rögzítőgyűrű anyaga műanyag, a felszerelési átmérő pedig 22,5 mm.
A Harmony XB5AP61C0 nyomógomb kiváló mechanikai és elektromos tulajdonságokkal rendelkezik. A működési út 2,6 mm az elektromos állapot változásáig, míg a teljes út 4,3 mm. A működtetéshez szükséges erő 3,8 N. A mechanikai élettartam kiemelkedően magas, 10 millió ciklus, míg az elektromos élettartam 1 millió ciklus különféle terhelési feltételek mellett. A termék méretei kompaktak: 42 mm magasság, 30 mm szélesség és 61 mm mélység. A kapcsoló ellenáll a nagynyomású mosásnak is, 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságról.
Elektromos paraméterei között szerepel a 600 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi foknál az IEC 60947-1 szerint, valamint a 6 kV névleges lökőfeszültség-állóság (Uimp) ugyanezen szabvány szerint. A hagyományos termikus áram (Ith) 10 A az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval biztosítható. A névleges üzemi áram (Ie) különböző alkalmazási kategóriákban: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál; DC-13 esetén 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál.
A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, és rendelkezik DNV, CSA, UL, LROS és BV tanúsítványokkal. A védettségi szint IP66 és IP67 az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X. Ütésállósága IK03 az IEC 50102 szerint. Ellenáll a rezgéseknek 5 gn (f= 2...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint, valamint a sokkhatásoknak különböző feltételek mellett az IEC 60068-2-27 szabvány szerint. Használható -40...70 °C közötti környezeti hőmérsékleten, és ugyanilyen hőmérséklet-tartományban tárolható.
Schneider Electric Harmony XB5 - XB5AP61C0 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, kék, szürke körgyűrű műszaki adatok
Főbb műszaki paraméterek
Termékcsalád: Harmony XB5
Típus: Nyomógomb
Rövid terméknév: XB5
Terméktípus: XB5AP61C0
Kompatibilitás: Nem kompatibilis jelöléstartóval
Fizikai jellemzők
Előlap anyaga: Műanyag, szürke bevonatú
Fejtípus: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető profilja: Kék, kiálló, jelöletlen
Kiegészítő információ: Átlátszó gumisapka
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 61 mm
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel (IEC 60947-1 szerint)
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül (IEC 60947-1 szerint)
Kapcsok leírása ISO n°1: (13-14)NO
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító (IEC 60947-5-1 szerint)
Konvencionális szabad léghűtéses termikus áram [Ith]: 10 A (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) (IEC 60947-1 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947-1 szerint)
Névleges üzemi áram [Ie]:
- 3 A 240 V-nál, AC-15, A600 (IEC 60947-5-1 szerint)
- 6 A 120 V-nál, AC-15, A600 (IEC 60947-5-1 szerint)
- 0,1 A 600 V-nál, DC-13, Q600 (IEC 60947-5-1 szerint)
- 0,27 A 250 V-nál, DC-13, Q600 (IEC 60947-5-1 szerint)
- 0,55 A 125 V-nál, DC-13, Q600 (IEC 60947-5-1 szerint)
- 1,2 A 600 V-nál, AC-15, A600 (IEC 60947-5-1 szerint)
Mechanikai jellemzők
Működési típus: Rugós visszatérő
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm (IEC 60947-1 szerint)
Elektromos élettartam
1000000 ciklus AC-15, 2 A 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 (IEC 60947-5-1: C függelék szerint)
1000000 ciklus AC-15, 3 A 120 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 (IEC 60947-5-1: C függelék szerint)
1000000 ciklus AC-15, 4 A 24 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 (IEC 60947-5-1: C függelék szerint)
1000000 ciklus DC-13, 0,2 A 110 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 (IEC 60947-5-1: C függelék szerint)
1000000 ciklus DC-13, 0,5 A 24 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 (IEC 60947-5-1: C függelék szerint)
Környezeti jellemzők
Védettségi fokozat: IP66 (IEC 60529 szerint), IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
Tanúsítványok és szabványok
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Rezgésállóság: 5 gn (f= 2...500 Hz) (IEC 60068-2-6 szerint), 2 mm csúcstól csúcsig (f= 2...10 Hz) (IEC 60068-2-6 szerint)
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra (IEC 60068-2-27 szerint), 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra (IEC 60068-2-27 szerint), 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen (IEC 60068-2-27 szerint)
