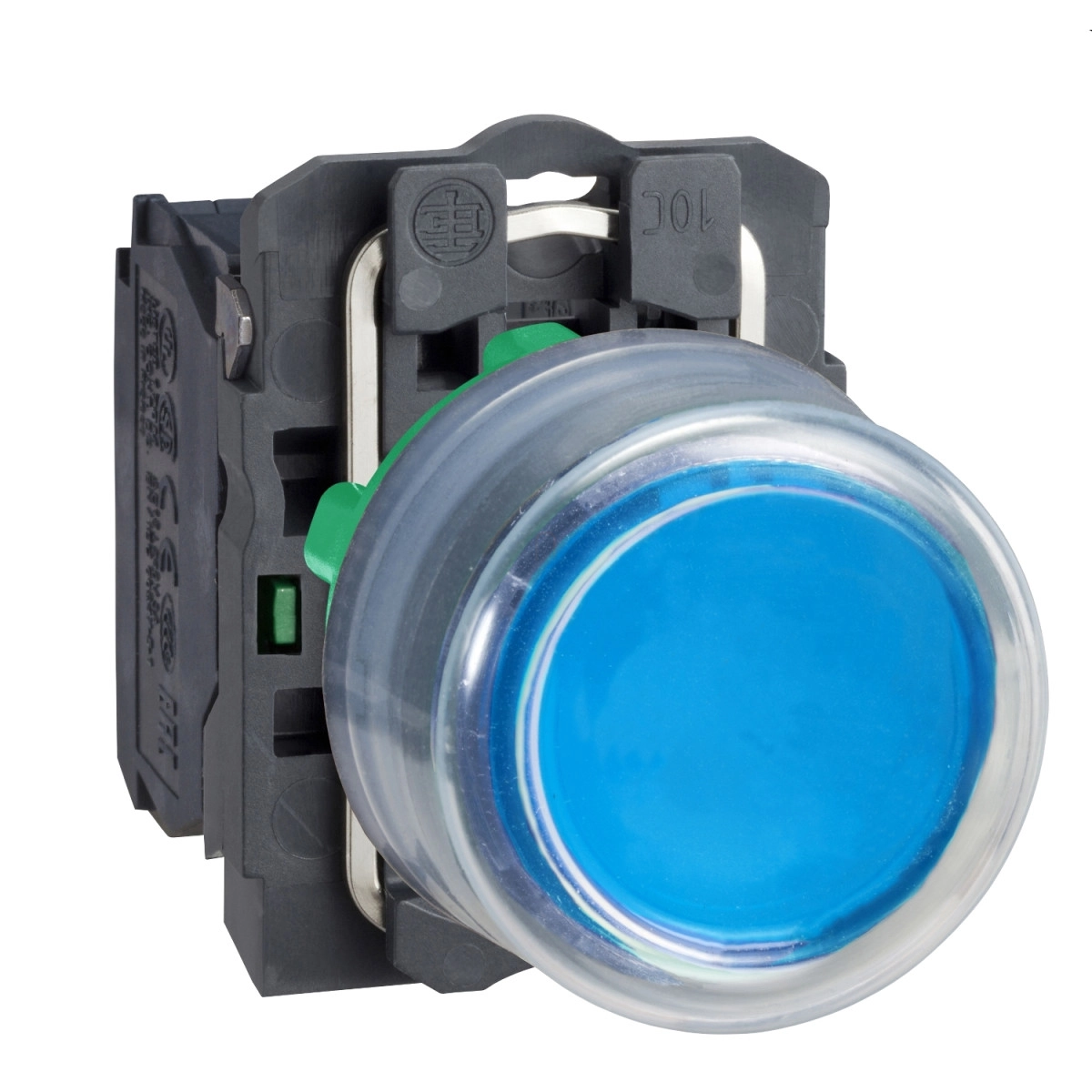

A Schneider Electric Harmony XB5 sorozatába tartozó XB5AP61 cikkszámú műanyag nyomógomb egy kiváló minőségű, ipari alkalmazásokhoz tervezett kapcsolóelem, amely megbízható működést biztosít a legkülönfélébb környezetekben. A kék színű, kiálló fejrésszel rendelkező nyomógomb átlátszó gumisapkával védett, ami növeli a tartósságot és a védelmet a külső behatásokkal szemben.
A termék kompakt méretekkel rendelkezik: magassága 42 mm, szélessége 30 mm, mélysége pedig 61 mm. A nyomógomb szerelési átmérője a szabványos 22,5 mm, ami kompatibilis a legtöbb ipari kezelőpanellel. A műanyag házas kivitel sötétszürke színű, a rögzítőgyűrű szintén műanyagból készült, ami könnyű súlyt és korrózióállóságot biztosít. A fej kialakítása kerek, standard típusú, feliratozás nélkül. A termék nem kompatibilis felirattartóval, így jellemzően olyan alkalmazásokhoz ideális, ahol a színjelölés elegendő információt nyújt a funkció azonosításához.
Műszaki szempontból a Schneider Electric XB5AP61 nyomógomb rugóvisszatérítéses működésű, azaz elengedéskor automatikusan visszaáll alaphelyzetbe. Egy darab záróérintkezővel (1NO) rendelkezik, mely lassú bontású kialakítású. A csatlakozás csavaros sorkapoccsal történik, amely maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogad kábelszemes kialakítással az IEC 60947-1 szabvány szerint, vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül. Az érintkezők magas minőségű ezüst ötvözetből (Ag/Ni) készülnek, ami hosszú élettartamot és kiváló elektromos vezetőképességet biztosít.
A nyomógomb kiemelkedő mechanikai tartósságot kínál: akár 10 millió kapcsolási ciklust is kibír. Működési paraméterei pontosan meghatározottak: a kapcsolási állapotváltozáshoz 3,8 N erőre van szükség, az elektromos állapotváltozáshoz tartozó út 2,6 mm, míg a teljes elmozdulás 4,3 mm. A termék rendkívül magas nyomású mosással szembeni ellenállása is figyelemre méltó: 7000000 Pa nyomást is képes elviselni 55 °C-on, 0,1 m távolságból.
Villamos jellemzői széleskörű felhasználást tesznek lehetővé: konvencionális termikus árama (Ith) 10A az IEC 60947-5-1 szerint, névleges szigetelési feszültsége (Ui) 600V 3-as szennyezettségi fokozat mellett, névleges lökőfeszültsége (Uimp) pedig 6 kV az IEC 60947-1 szerint. Különböző névleges üzemi áramértékekkel (Ie) rendelkezik AC-15 és DC-13 kategóriákban, például 3A 240V AC-15 A600 besorolással vagy 0,1A 600V DC-13 Q600 besorolással. Villamos élettartama akár 1000000 ciklus, különböző terhelési feltételek mellett. Az elektromos megbízhatóság kiváló: tiszta környezetben Λ < 10exp(-6) 5 V és 1 mA mellett, illetve Λ < 10exp(-8) 17 V és 5 mA esetén az IEC 60947-5-4 szabvány szerint.
Schneider Electric Harmony XB5 - XB5AP61 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Termék kompatibilitás: Nem kompatibilis felirattartóval
Előlap anyaga: Műanyag, sötétszürke
Fejrész típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profilja: Kék, kiálló, jelöletlen
Működtető további információi: Átlátszó gumisapka
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - sorkapcsok: Csavaros sorkapocs, ≤ 2 x 1,5 mm² kábelszemes csatlakozással az IEC 60947-1 szerint; Csavaros sorkapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 61 mm
Sorkapcsok jelölése ISO szerint: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapot változáskor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval; Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval; Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval; Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram (Ith): 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség (Ui): 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-1 szerint
Névleges üzemi áram (Ie): 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Villamos élettartam: 1000000 ciklus AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint; 1000000 ciklus AC-15, 3 A 120 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint; 1000000 ciklus AC-15, 4 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint; 1000000 ciklus DC-13, 0,2 A 110 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint; 1000000 ciklus DC-13, 0,5 A 24 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint; IP67
NEMA védettség: NEMA 13; NEMA 4X
IK védettség: IK03 az IEC 50102 szerint
Szabványok: UL 508; JIS C8201-5-1; IEC 60947-5-4; CSA C22.2 No 14; IEC 60947-5-1; IEC 60947-1; JIS C8201-1
Terméktanúsítványok: DNV; CSA; UL listed; LROS (Lloyds hajózási nyilvántartás); BV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
