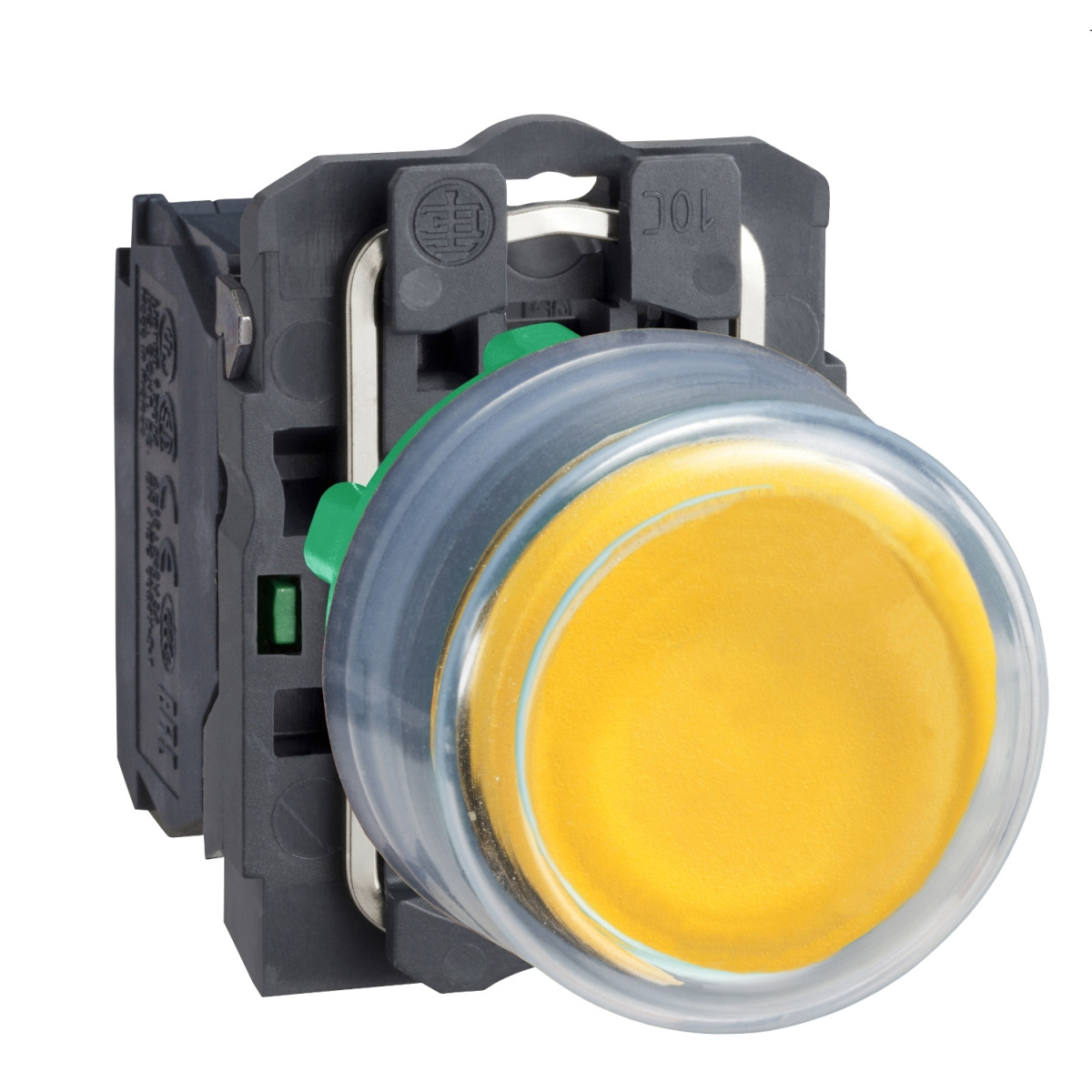

A Schneider Electric Harmony XB5 termékcsalád XB5AP51 típusszámú komplett műanyag nyomógombjával ipari környezetben is megbízható kapcsolási megoldáshoz juthatsz. A sárga, kiálló, jelöletlen gombfejjel rendelkező egység rugós visszatérésű működéssel és átlátszó gumisapkával (boot) biztosítja a maximális védelmet és jól láthatóságot még nehéz környezeti feltételek mellett is.
A termék 22,5 mm-es szabványos furatba szerelhető, így könnyen integrálható a meglévő rendszerekbe. A műanyag házas kivitel sötétszürke műanyag kerettel és műanyag rögzítőgyűrűvel rendelkezik, ami egységes megjelenést biztosít. Az érintkező konfigurációja 1NO (záró érintkező), amely lassú bontású működést biztosít. A csatlakozás csavaros sorkapcsokkal történik, lehetővé téve kábelvéggel ellátott 2 x 1,5 mm² vagy kábelvég nélküli 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését az IEC 60947-1 szabványnak megfelelően.
A nyomógomb kiemelkedő műszaki jellemzői közé tartozik az IP66/IP67 védettség, amely teljeskörű védelmet nyújt por és erős vízsugár, valamint ideiglenes vízbe merítés ellen is. Ezen felül megfelel a NEMA 13 és NEMA 4X besorolásnak, így szélsőséges ipari környezetekben is alkalmazható. Különleges ellenálló képessége még a nagynyomású mosással szemben is megmutatkozik, hiszen 7000000 Pa nyomást is elvisel 55 °C-on, 0,1 méteres távolságból. Az IK03 ütésállósági besorolás kiegészítő mechanikai védelmet biztosít.
Villamos szempontból a nyomógomb 10A konvencionális szabad levegőn mért hőáram értékkel rendelkezik az IEC 60947-5-1 szerint. A névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szerint. A termék különböző üzemi áramokkal használható a kapcsolási kategóriától függően: AC-15 esetén 3A 240V-on, 6A 120V-on, illetve DC-13 alkalmazásoknál 0,1A 600V-on, 0,27A 250V-on, 0,55A 125V-on. A mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus, míg a villamos élettartam a terheléstől függően 1 millió ciklus, ami hosszú távú, megbízható működést garantál különböző ipari alkalmazásokban.
Schneider Electric Harmony XB5 - XB5AP51 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, sárga műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Termék kompatibilitás: Nem kompatibilis felirattartóval
Fizikai jellemzők
Keret anyaga: Műanyag, sötétszürke
Fej típusa: Szabványos
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Sárga, kiálló, jelöletlen
Működtető kiegészítő információ: Átlátszó gumisapka
Méretek: 42 mm magasság, 30 mm szélesség, 61 mm mélység
Elektromos adatok
Érintkező típus és összetétel: 1NO
Érintkező működése: Lassú bontású
Kapcsok leírása ISO n°1: (13-14)NO
Csatlakozások: Csavaros sorkapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10A gG biztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6kV az IEC 60947-1 szerint
Névleges üzemi áram: 3A 240V AC-15, A600 / 6A 120V AC-15, A600 / 0,1A 600V DC-13, Q600 / 0,27A 250V DC-13, Q600 / 0,55A 125V DC-13, Q600 / 1,2A 600V AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (kompatibilis Philips 1-es, pozidriv 1-es, lapos Ø4mm és Ø5,5mm csavarhúzókkal)
Működési úthossz: 2,6 mm (NO érintkező állapotváltozása), 4,3 mm (teljes úthossz)
Működtetési erő: 3,8N NO érintkezőállapot-váltás
Mechanikai élettartam: 10000000 ciklus
Védettség
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Környezeti adatok
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszhullám gyorsulásra az IEC 60068-2-27 szerint
