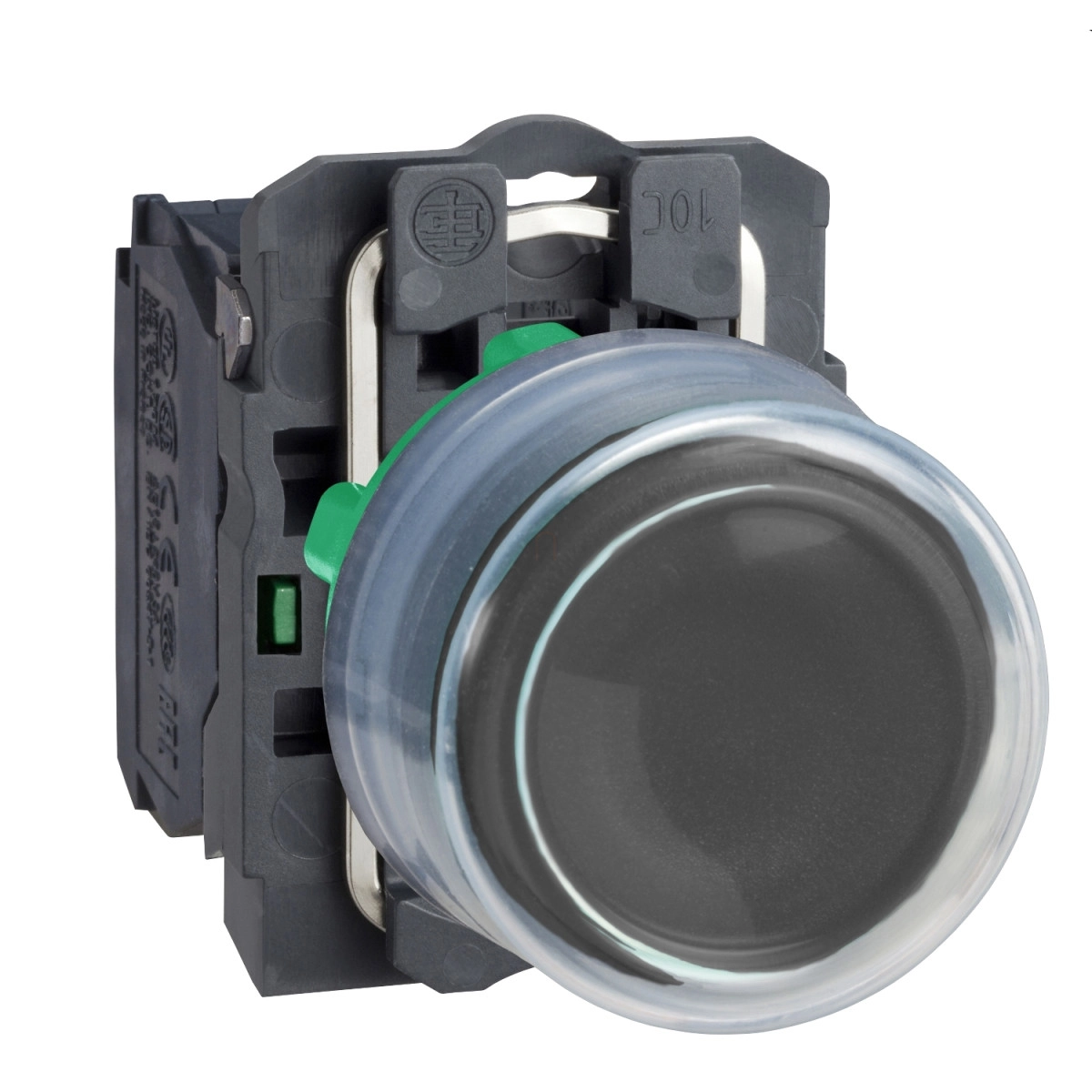

A Schneider Electric Harmony XB5 termékcsalád XB5AP21 műanyag nyomógombja kiváló választás az ipari alkalmazásokhoz, ahol megbízható és tartós kapcsolóelemre van szükség. Ez a komplett 22 mm átmérőjű, fekete, kiálló (projecting) nyomógomb különösen strapabíró kialakítással rendelkezik, amely alkalmassá teszi a legigényesebb ipari környezetekben történő felhasználásra is.
Az XB5AP21 modell sötétszürke műanyag házba épített, rugós visszatérésű (spring return) működtetéssel és átlátszó védősapkával (clear boot) rendelkezik. A nyomógomb jelölésmentes (unmarked) kivitelben készül, ami lehetőséget ad egyedi jelölések elhelyezésére. A termék 1 NO (normally open) érintkezővel van felszerelve, amely ezüst ötvözetből (Ag/Ni) készül, és slow-break működésű. Az érintkezők csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékekre kábelvég nélkül.
A nyomógomb rendkívül megbízható elektromos és mechanikai teljesítményt nyújt. A mechanikai élettartam kiemelkedően magas, 10 millió kapcsolási ciklus. Az elektromos élettartam különböző terhelések esetén is eléri az 1 millió kapcsolási ciklust. A termék 3 A-es névleges árammal használható 240V AC-15 terhelésnél, vagy 6 A-rel 120V AC-15 terhelésnél. DC alkalmazásokban 0,1 A (600V), 0,27 A (250V) vagy 0,55 A (125V) DC-13 terhelés mellett üzemeltethető. A működtetéshez szükséges erő 3,8 N, az elektromos állapotváltozásig szükséges elmozdulás 2,6 mm, míg a teljes elmozdulás 4,3 mm. A nyomógomb IP66 és IP67 védettségi fokozattal rendelkezik, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, így por és víz ellen is kiváló védelmet biztosít. A termék kiemelkedően ellenálló a nagy nyomású mosással szemben is, akár 7000000 Pa nyomást is elvisel 55 °C hőmérsékleten, 0,1 méteres távolságból.
A Schneider Electric XB5AP21 nyomógomb rendkívül széles hőmérsékleti tartományban (-40...+70 °C) használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti telepítésre is. A termék megfelel a legfontosabb nemzetközi szabványoknak, így az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, valamint a JIS C8201-1 és JIS C8201-5-1 előírásainak. A nyomógomb számos tanúsítvánnyal rendelkezik, köztük DNV, CSA, UL, LROS (Lloyds register of shipping) és BV minősítésekkel. A szerelési átmérő 22,5 mm, a javasolt kivágási méret a panelen 22,5 mm (22,3 +0,4 mm tűréssel). A termék magassága 42 mm, szélessége 30 mm, mélysége pedig 61 mm.
Schneider Electric Harmony XB5 - XB5AP21 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NO, fekete műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Kompatibilitás: Nem kompatibilis jeltartóval
Burkolat anyaga: Műanyag, sötétszürke
Fejrész típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Működési jellemzők
Jelzőegység fejrészének formája: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fekete, kiálló, jelölés nélküli
Működtető kiegészítő információ: Átlátszó védősapka
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozók: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 61 mm
Kapcsok leírása ISO szerint: (13-14)NO
Teljesítményjellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás)
Teljes út: 4,3 mm
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej típusa: Kereszthornyos (Philips No 1, pozidriv No 1), hornyos (4 mm és 5,5 mm lapos csavarhúzóhoz)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Védelmi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK03 az IEC 50102 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Tanúsítványok
Termék tanúsítványok: DNV, CSA, UL listed, LROS (Lloyds hajózási regisztere), BV
Szabványok: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
