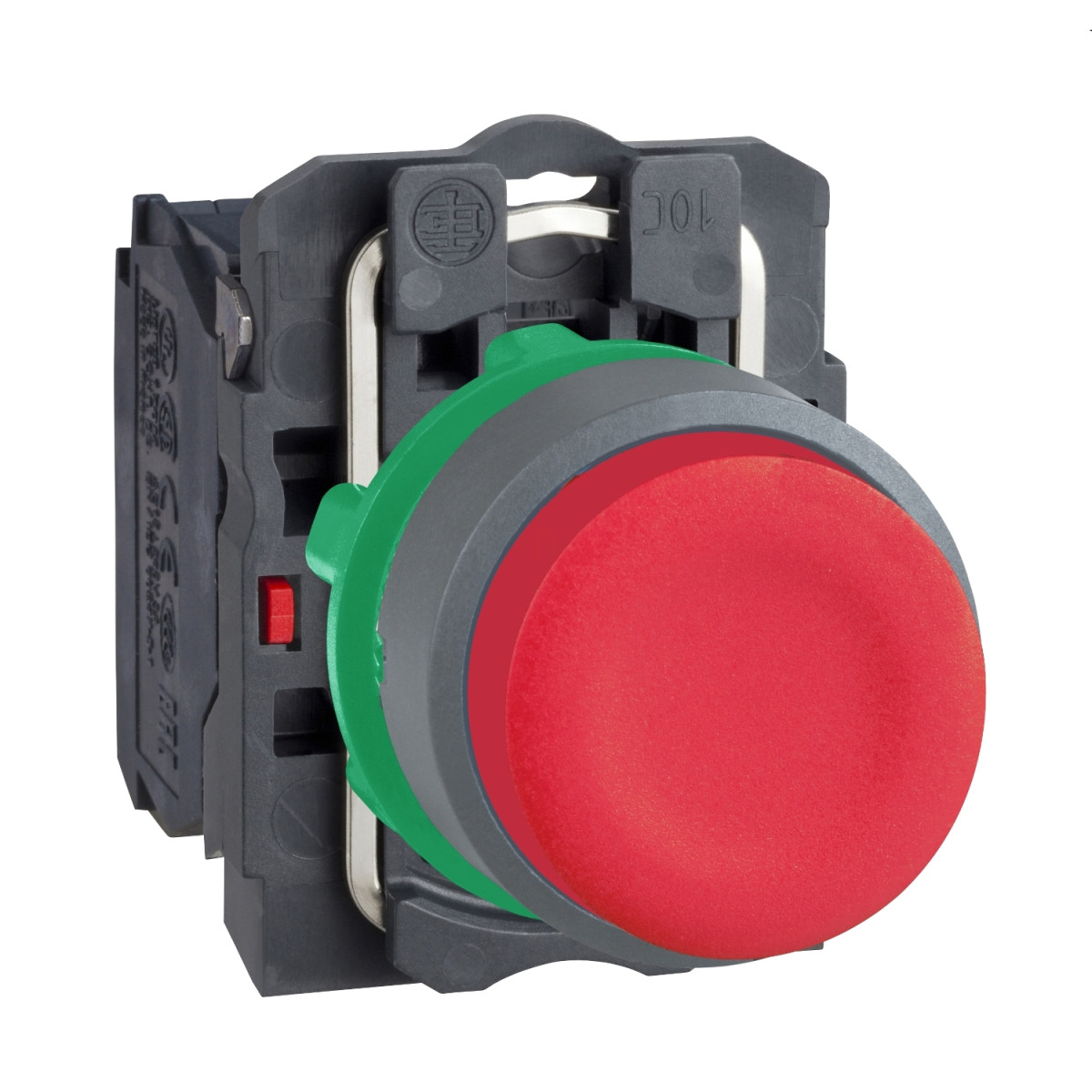

A Schneider Electric Harmony XB5 sorozatú XB5AL42C0 nyomógomb egy kiváló minőségű, ipari célokra tervezett elektromechanikus vezérlőelem, amely megbízható működést biztosít a legkülönfélébb alkalmazási területeken. Ez a piros, kiálló nyomógomb szürke műanyag körgyűrűvel rendelkezik, és tökéletes választás gépek, berendezések vezérléséhez, ahol szükség van a vizuális megkülönböztetésre és a megbízható kapcsolási funkcióra.
A termék Ø22,5 mm-es szabványos furatba szerelhető, ami az ipari alkalmazások egyik legelterjedtebb mérete. A rugós visszatérésű működtetővel ellátott nyomógomb egy bontó (NC - normally closed) érintkezővel rendelkezik, amely lassú bontású működési karakterisztikával bír. A kapcsolóelem 10A konvencionális szabad levegőben történő hőáram mellett üzemeltethető, 600V névleges szigetelési feszültséggel és 6kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabvány szerint. Az érintkezők kiváló minőségű ezüst ötvözetből (Ag/Ni) készültek, ami hosszú élettartamot és megbízható érintkezést garantál.
A Harmony XB5AL42C0 nyomógomb szerelése rendkívül egyszerű és gyors. A csavaros csatlakozókkal akár 2 x 1,5 mm² keresztmetszetű vezeték is csatlakoztatható kábelbilinccsel az IEC 60947-1 szabvány szerint, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték kábelbilincs nélkül. A termék fej anyaga piros, kiálló, jelölés nélküli kialakítású, míg a rögzítőgyűrű műanyagból készült. A nyomógomb méretei: 42 mm magasság, 30 mm szélesség és 57 mm mélység, így kompakt kialakítása ellenére robusztus és tartós használatot biztosít. Az eszköz működtető útja 1,5 mm az elektromos állapot változásáig (NC), míg a teljes út 4,3 mm. A működtetéshez szükséges erő 3,5 N.
A termék kiemelkedő műszaki paraméterekkel rendelkezik. Mechanikai élettartama 10 millió működtetési ciklus, ami rendkívül hosszú távú használhatóságot garantál ipari környezetben is. Elektromos élettartama 1 millió kapcsolás AC-15 kategóriában, 2A 230V mellett, kevesebb mint 3600 kapcsolás/óra üzemi frekvencián, 0,5 terhelési tényezővel, az IEC 60947-5-1 C függeléke szerint. A nyomógomb védettsége IP66 és IP67 az IEC 60529 szabvány szerint, továbbá NEMA 13 és NEMA 4X besorolással is rendelkezik, így kiválóan alkalmas olyan környezetben is, ahol por és nedvesség elleni védelem szükséges. Ütésállósága IK03 az IEC 50102 szabvány szerint.
A termék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból. Vibrációállósága 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint 2 mm csúcstól csúcsig (f = 2...10 Hz). Ütésállósága 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén, és 25 gn (időtartam = 6 ms) 1000 ütés mindegyik tengelyen az IEC 60068-2-27 szerint. Ezek a tulajdonságok biztosítják, hogy a Schneider Electric XB5AL42C0 nyomógomb a legszélsőségesebb ipari körülmények között is megbízhatóan működjön.
Schneider Electric Harmony XB5 - XB5AL42C0 műszaki adatok
Termék tulajdonságok
Termékcsalád: Harmony XB5
Termék típus: Nyomógomb
Eszköz rövid neve: XB5
Gyűrű anyaga: Műanyag, szürke bevonattal
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros, kiálló, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - terminálok: Csavaros szorítókapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 57 mm
Terminálok leírása ISO n°1: (21-22)NC
Műszaki jellemzők
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Megfelel az IEC 60947-5-1 K függeléknek
Működési út: 1,5 mm (NC elektromos állapot változás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapot változásakor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus AC-15, 2 A 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 3 A 120 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 4 A 24 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,2 A 110 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,5 A 24 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V-nál és 1 mA-nél tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V-nál és 5 mA-nél tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tárolás esetén: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védelmi fokozat: NEMA 13
NEMA 4X
IK ütésállóság: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok: DNV
CSA
UL listed
LROS (Lloyds register of shipping)
BV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés mindegyik tengelyen az IEC 60068-2-27 szerint
