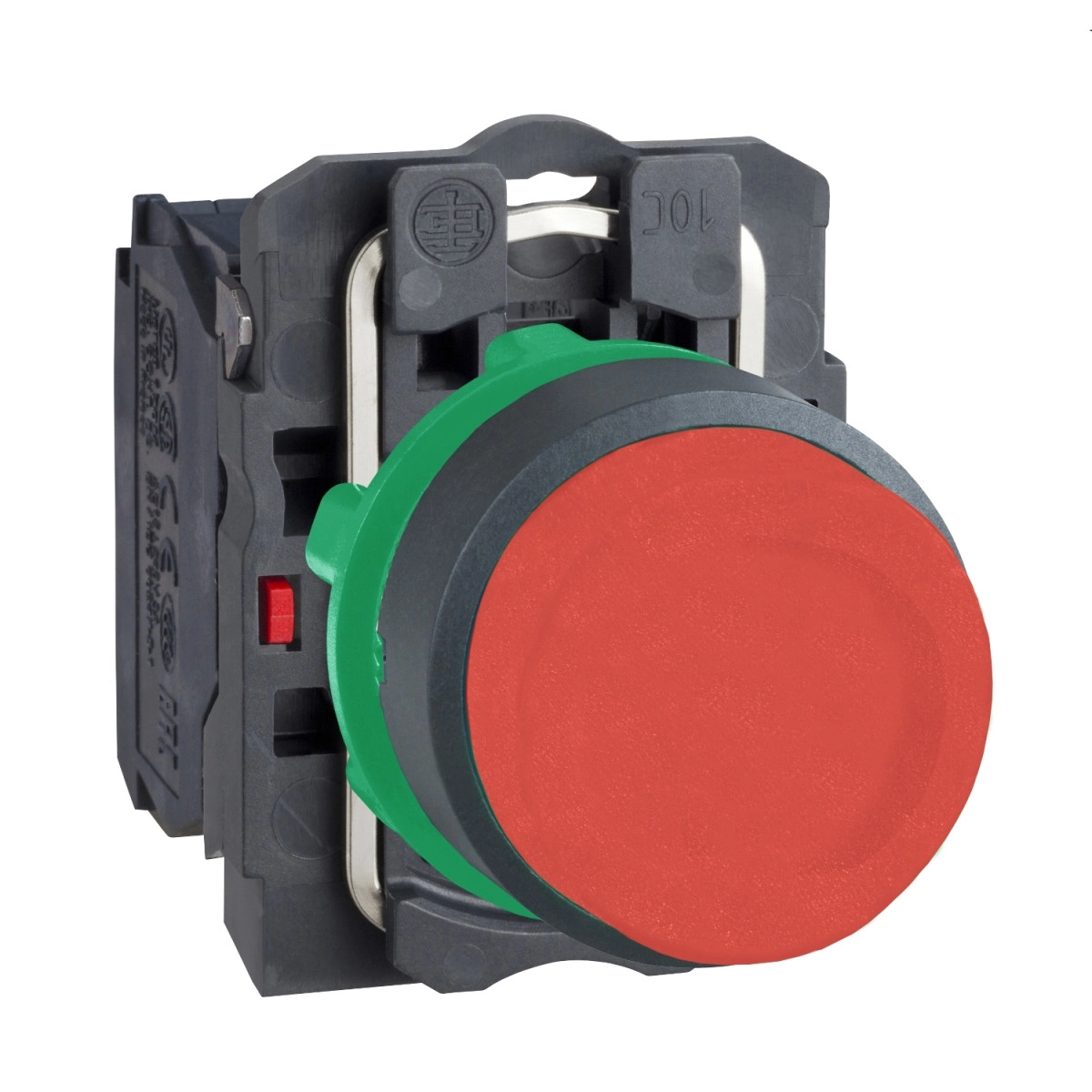

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AL42 típusú nyomógomb egy professzionális minőségű, ipari felhasználásra tervezett kapcsolóelem, amely kiválóan alkalmazható különböző vezérlési feladatokhoz. Ez a piros színű, kiálló fejű nyomógomb 22 mm-es szabványos beépítési átmérővel rendelkezik, így kompatibilis a legtöbb ipari rendszerrel és kapcsolótáblával.
A termék műanyag házát kifejezetten ipari környezetbe tervezték - sötétszürke műszaki műanyag kivitelben készül, amely kiváló mechanikai és kémiai ellenállóképességgel rendelkezik. A nyomógomb fejrésze piros színű, kiálló kialakítású, jelölés nélküli, ami jól láthatóvá teszi a kezelőfelületen. A működtetés rugós visszatérítésű, ami biztosítja, hogy a gomb minden esetben visszatérjen alaphelyzetébe a nyomás megszűnése után. A kapcsoló 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, ami sokféle vezérlési és biztonsági alkalmazásban használható.
A Harmony XB5AL42 nyomógomb rendkívül strapabíró, amit a lenyűgöző 10 millió mechanikai működtetési ciklus is bizonyít. A készülék IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami teljes porállóságot, valamint erős vízsugár, ideiglenes vízbemerítés, és magas nyomású mosás elleni védelmet jelent. Ezt kiegészíti az IK03 szintű mechanikai ütésállóság is. A termék -40°C és +70°C közötti működési hőmérséklet-tartományban használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A nyomógomb 7000000 Pa nyomású mosás esetén is megőrzi funkcionalitását 55°C hőmérsékleten, 0,1 m távolságból alkalmazva.
A csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését teszik lehetővé érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: használható kereszthornyos (Philips 1-es méret, Pozidriv 1-es méret), valamint lapos csavarhúzó (4 mm és 5,5 mm). A termék ezüstötvözet (Ag/Ni) érintkezőkkel rendelkezik, amelyek kiváló elektromos tulajdonságokat és hosszú élettartamot biztosítanak.
A Harmony XB5AL42 nyomógomb villamos paraméterei a professzionális felhasználás minden igényét kielégítik: 10A-es hagyományos termikus áramterhelhetőség, 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6kV lökőfeszültség-állóság. A terhelhetőség AC-15 kategóriában 3A 240V-nál, illetve 6A 120V-nál, míg DC-13 kategóriában 0,1A 600V-nál, 0,27A 250V-nál és 0,55A 125V-nál. A termék rendelkezik pozitív nyitással is, az IEC 60947-5-1 szabvány K függeléke szerint, ami biztonsági alkalmazásoknál különösen fontos. A készülék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, valamint rendelkezik DNV, CSA, UL, LROS és BV minősítésekkel is.
Schneider Electric Harmony XB5 - XB5AL42 - komplett műanyag nyomógomb, Ø22, kiálló, visszatérő, 1NC, piros műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid név: XB5
Kezelőfej anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Beépítési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros, kiálló, jelöletlen
Érintkező típusa és összetétele: 1 NC
Érintkező működése: Lassú nyitás
Csatlakoztatás
Kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis Pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Mechanikai és villamos jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőáramlás melletti termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Villamos adatok
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40...70 °C
Környezeti hőmérséklet üzemeltetés során: -40...70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Tanúsítványok és megfelelőségek
Terméktanúsítványok: DNV
CSA
UL listed
LROS (Lloyds register of shipping)
BV
Szabványok: IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-1
