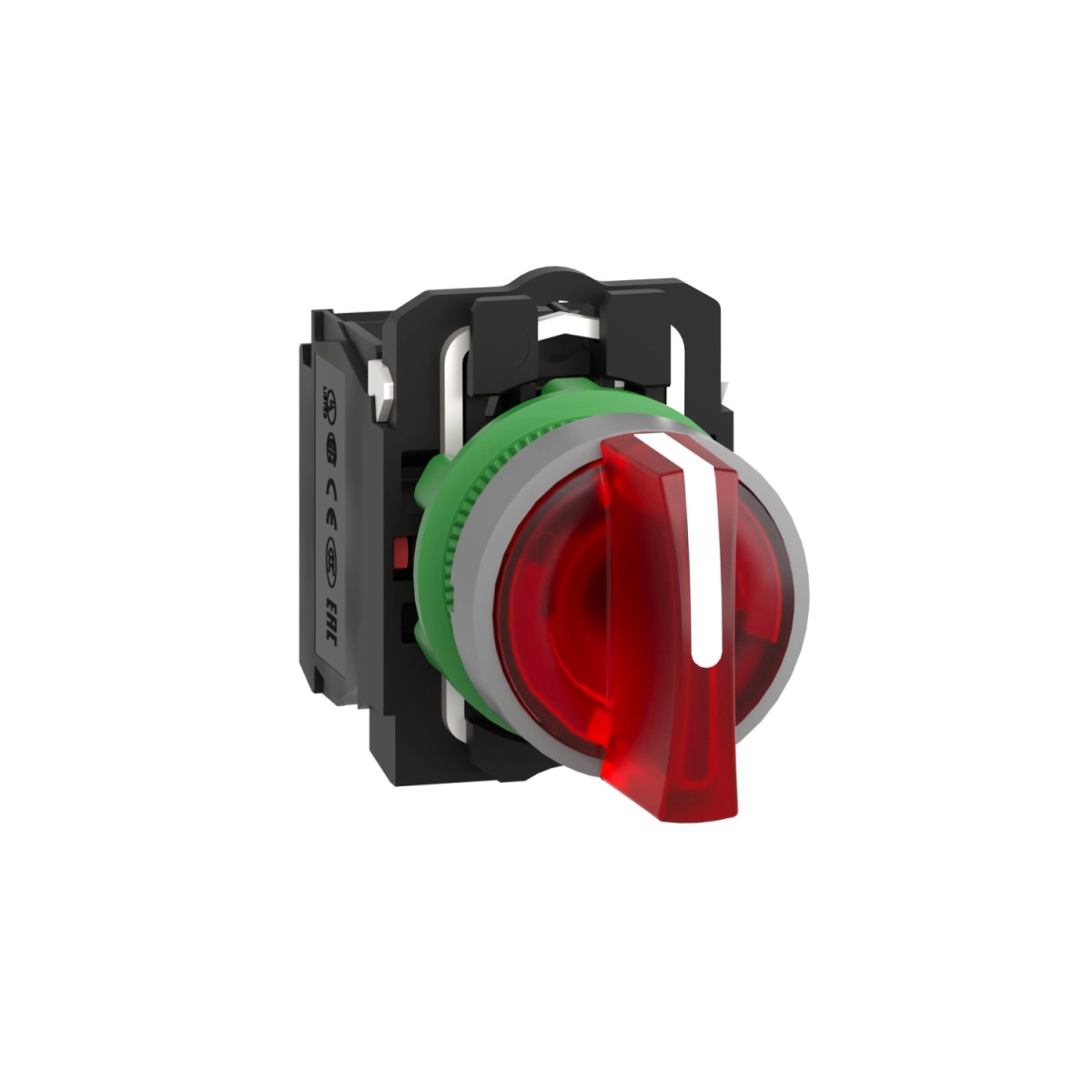

A Schneider Electric Harmony XB5 családba tartozó XB5AK134G5C0 világító választókapcsoló egy kiváló minőségű, megbízható ipari kapcsolóelem, amely széles körben alkalmazható automatizálási és vezérlési rendszerekben. A termék egyedülálló módon ötvözi a robosztus kivitelt a praktikus funkcionalitással, miközben elegáns megjelenést biztosít bármilyen kezelőpanelen.
A kapcsoló 22,5 mm-es szabványos furatba szerelhető, így kompatibilis a legtöbb ipari alkalmazással és vezérlőpanellel. A szürke színű műanyag gyűrű és a piros standard fogó kombinációja nemcsak esztétikailag kellemes, hanem a kezelőszemélyzet számára is egyértelmű vizuális visszajelzést nyújt. A három pozíciós (+/- 45°) kapcsolási lehetőség rugalmas vezérlést tesz lehetővé, miközben a beépített univerzális LED megvilágítás kiváló láthatóságot biztosít még gyenge fényviszonyok között is. Az integrált LED tápfeszültsége 110...120 V AC 50/60 Hz tartományban működik optimálisan.
A kapcsoló 1NO + 1NC érintkezőkonfigurációval rendelkezik (13-14 NO, 11-12 NC kiosztással), ami ideálissá teszi különböző vezérlési feladatokhoz. A csavaros csatlakozóterminálokon keresztül könnyen és biztonságosan csatlakoztatható a vezetékezés, ami lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezeték vagy minimum 1 x 0,22 mm² keresztmetszetű, kábelvég nélküli vezeték bekötését az IEC 60947-1 szabványnak megfelelően. A kapcsoló tartós használatra tervezték, amit a lenyűgöző 500.000 mechanikai és 1.000.000 elektromos kapcsolási ciklus élettartam is bizonyít.
A XB5AK134G5C0 választókapcsoló kimagasló védelmet nyújt a környezeti hatások ellen, amit az IP66/IP67 védettségi fokozata is igazol. Különösen figyelemreméltó a nagy nyomású mosóberendezésekkel szembeni ellenállása (7000000 Pa 55°C-on, 0,1 m távolságról). A termék megfelel az IEC 60947-5-1 szabvány K függelékének, ami a pozitív nyitás szempontjából fontos jellemző a biztonsági alkalmazásokban. Működési nyomatéka mindössze 0,14 N.m, ami kényelmes kezelhetőséget biztosít.
A termék minden szempontból megfelel a nemzetközi szabványoknak (IEC, UL, CSA, JIS), és rendelkezik számos tanúsítvánnyal (BV, UL, CSA, DNV, LROS). Magas szintű elektromágneses kompatibilitást (EMC) mutat: ellenáll a gyors tranzienseknek (2 kV), az elektromágneses mezőknek (10 V/m), és az elektrosztatikus kisüléseknek (6 kV érintkezéskor, 8 kV levegőben). A választókapcsoló széles hőmérsékleti tartományban (-40...+70°C) üzemelhet, ami szélsőséges környezetben is megbízható működést garantál. A Schneider Electric XB5AK134G5C0 az ipari kapcsolók területén a minőség és a megbízhatóság megtestesítője, amely a Harmony XB5 termékcsalád részeként a legigényesebb felhasználók elvárásait is kielégíti.
Harmony XB5 világító választókapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Rövid név: XB5
Keret anyaga: Műanyag, szürke bevonattal
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Maradó
Működtető profilja: Piros standard fogó
Működtető pozíció információ: 3 pozíciós +/- 45°
Érintkezők specifikációi
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros kapcsok: >= 1 x 0,22 mm² kábelvég nélkül IEC 60947-1 szerint
Kapocskiosztás ISO n°1 szerint: (13-14)NO, (11-12)NC
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Világítási jellemzők
Izzófoglalat: Integrált LED
Tápfeszültség: 110...120 V AC, 50/60 Hz
Tápfeszültség határok: 100...132 V AC
Áramfelvétel: 14 mA
Jelzés típusa: Folyamatos
Fényforrás: Univerzális LED
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Működtető nyomaték: 0,14 N.m NO elektromos állapot változáshoz
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú (kompatibilis Philips no.1), Pozidriv No.1, hornyos (kompatibilis 4 mm és 5,5 mm lapos csavarhúzóval)
Mechanikai élettartam: 500000 ciklus
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú biztosíték IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: Többféle kategóriában specifikált (AC-15, DC-13)
Elektromos élettartam: 1000000 ciklus különböző terhelési kategóriákban
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA mellett tiszta környezetben
Környezeti jellemzők
Védettségi fokozat: IP66 és IP67 IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK05 IEC 50102 szerint
Érintésvédelmi osztály: II. osztály IEC 60536 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolság
Szabványok és tanúsítványok
Szabványmegfelelőség: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
EMC tulajdonságok
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) IEC 61000-4-2 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Túlfeszültség állóság: 1 kV IEC 61000-4-5 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
