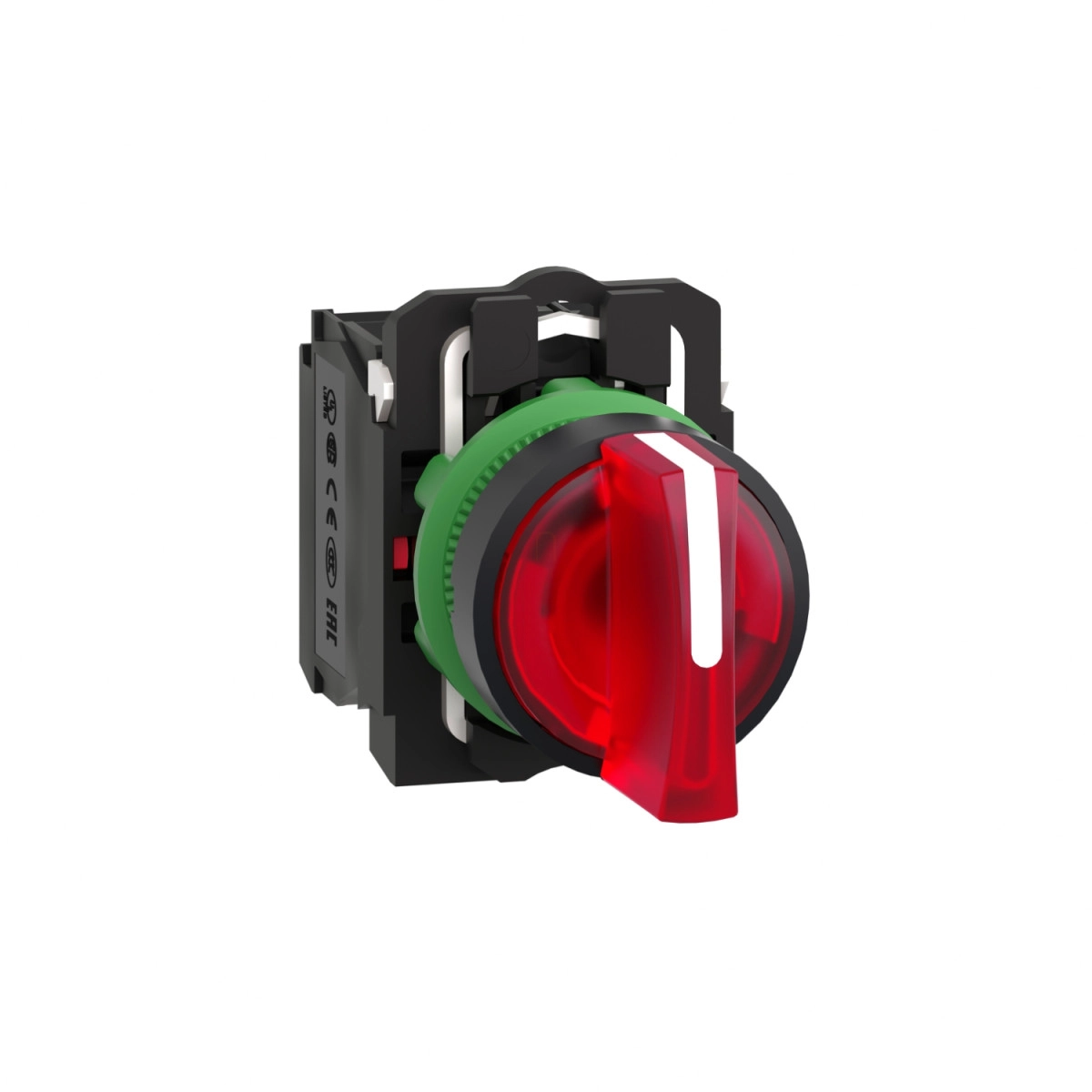

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AK134B5 világító választókapcsoló ideális megoldás ipari vezérlőrendszerek, automatizálási folyamatok és gépi berendezések felhasználói interfészeként. Ez a komplett műanyag kivitelű, 22 mm átmérőjű eszköz 3 pozíciós kapcsolást tesz lehetővé, piros standard fogantyúval és univerzális LED jelzőfénnyel ellátva, amely biztosítja a választott állapot egyértelmű vizuális visszajelzését.
A kapcsoló sötétszürke műanyag előlappal rendelkezik, amely illeszkedik az ipari környezetek megjelenéséhez, ugyanakkor ellenáll a különféle környezeti hatásoknak. A kapcsoló 3 állású, +/- 45° elfordítási tartománnyal, és egy normál nyitott (NO) és egy normál zárt (NC) érintkezővel rendelkezik. A csatlakozás csavaros kapcsokkal történik, amelyek képesek akár 2 x 1,5 mm² keresztmetszetű vezetékek rögzítésére kábelvéggel, vagy 1 x 0,22 mm² vezeték rögzítésére kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A beépített LED világítás 24 V AC/DC tápfeszültséget igényel 50/60 Hz frekvencián.
A XB5AK134B5 kapcsoló kiemelkedő műszaki paraméterekkel rendelkezik: 10 A-es hagyományos szabad levegőn történő hőterhelési áramerősség, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6 kV impulzusfeszültség-állóság az IEC 60947-1 szerint. A készülék különféle üzemi körülmények között használható: AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on, míg DC-13 kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on és 0,55 A 125 V-on. Az integrált LED jelzőfény áramfelvétele 18 mA, élettartama pedig 100.000 óra névleges feszültségen, 25 °C-on. A tápfeszültség-tartomány 19,2-30 V DC vagy 21,6-26,4 V AC.
Az XB5AK134B5 választókapcsoló IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is, így kiválóan alkalmas olyan környezetben való használatra, ahol magas fokú porállóság és vízállóság szükséges. Az eszköz ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). Az IK05 ütésállósági besorolás (IEC 50102 szerint) és a -40...+70 °C közötti üzemi hőmérséklet-tartomány biztosítja a kapcsoló hosszú távú megbízhatóságát szélsőséges körülmények között is. A mechanikai élettartam 500.000 ciklus, míg az elektromos élettartam akár 1.000.000 kapcsolási ciklus különböző terhelési feltételek mellett.
Schneider Electric Harmony XB5 - XB5AK134B5 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 24 V, 1NO+1NC, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Eszköz típusa: Világító választókapcsoló
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rögzíthető
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO, (11-12)NC
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működtető nyomaték: 0,14 N.m NO elektromos állapot változás
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn történő hőterhelési áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Világítási jellemzők
Jelzés típusa: Folyamatos
Fényforrás: Univerzális LED
Tápfeszültség határértékek: 19,2...30 V DC, 21,6...26,4 V AC
Áramfogyasztás: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
