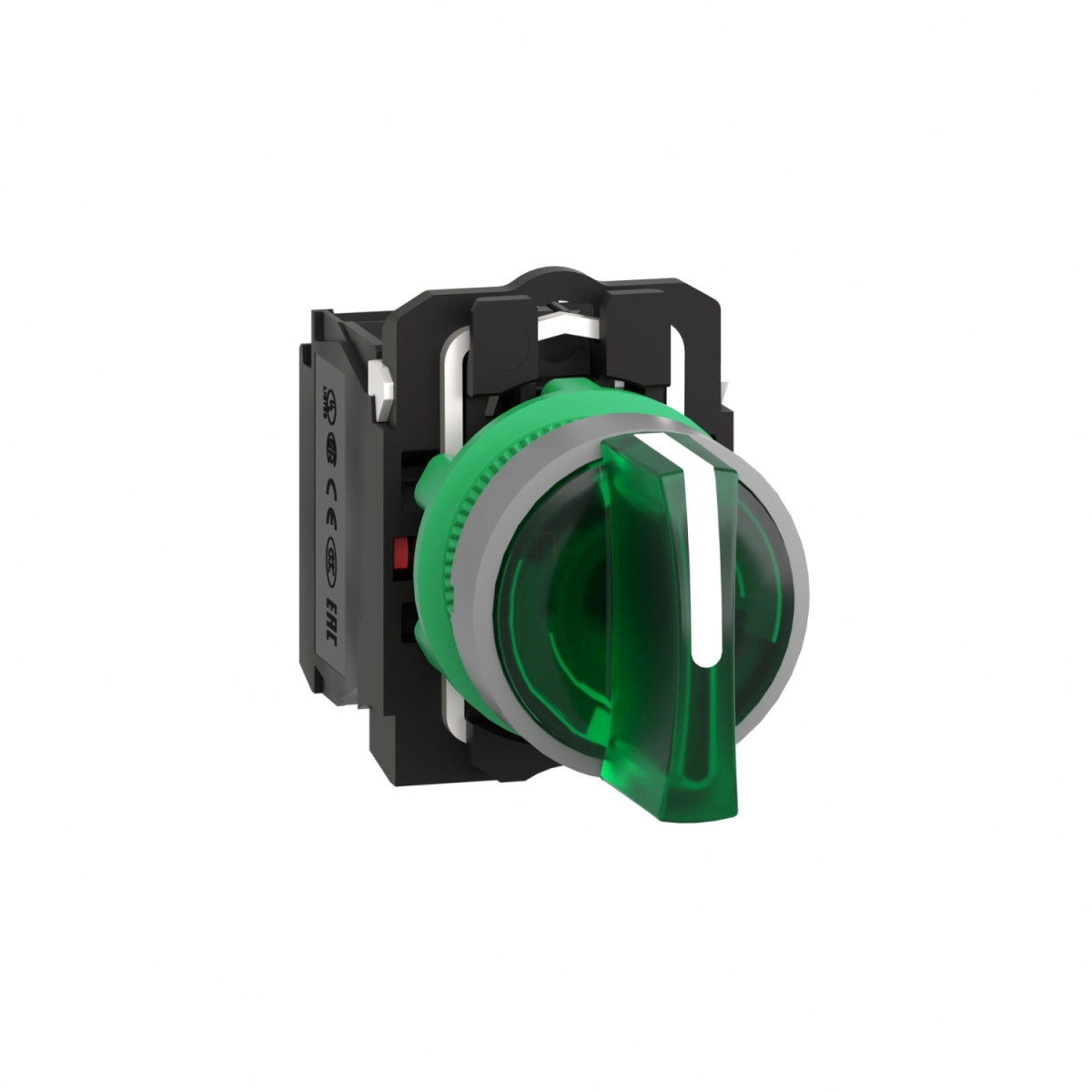

A Schneider Electric Harmony XB5 sorozatába tartozó XB5AK133B5C0 választókapcsoló egy professzionális ipari vezérlőelem, amely kiváló minőségű anyagokból készült, és hosszú élettartamra tervezték. Ez a megvilágított választókapcsoló zöld színű standard fogantyúval és szürke körgyűrűvel rendelkezik, amely tökéletesen illeszkedik modern ipari környezetbe.
A termék 22,5 mm-es szabványos szerelőnyílásba építhető be, és három pozícióval rendelkezik, amelyek között +/- 45 fokos elfordulással válthatunk. A "stay put" kivitel biztosítja, hogy a kapcsoló a beállított pozícióban maradjon, amíg újra nem állítod. Kapcsolóérintkezői 1NO + 1NC (1 záró és 1 nyitó) konfigurációban vannak elrendezve, amelyek lassú bontású (slow-break) működést biztosítanak. A termék integrált univerzális LED világítással rendelkezik, amely 24 V AC/DC tápfeszültséggel működik 50/60 Hz-en.
A műszaki adatokat tekintve a kapcsoló 42 mm magas, 30 mm széles és 70 mm mély. A csatlakoztatás csavaros kapcsokkal történik, amelyek max. 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy min. 1 x 0,22 mm² keresztmetszetű vezetékekhez kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A kapcsoló rendkívüli tartóssággal rendelkezik: mechanikai élettartama 500.000 kapcsolási ciklus, elektromos élettartama pedig akár 1.000.000 ciklus különböző terhelési feltételek mellett. A kapcsoló csavaros rögzítéshez 0,8-1,2 Nm meghúzási nyomaték ajánlott.
Az XB5AK133B5C0 kapcsoló kiváló védelmi tulajdonságokkal rendelkezik: IP66 és IP67 védettségi szinttel (por ellen teljesen védett, és időszakos vízbemerítésnek is ellenáll), valamint IK05 ütésállósággal. Elektromos jellemzőit tekintve 10A konvencionális szabad levegőn mért hőáram, 600V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6 kV névleges lökőfeszültség-állóság jellemzi. Névleges üzemi árama különböző alkalmazási kategóriákban változik: AC-15 kategóriában 240V-nál 3A, 120V-nál 6A, vagy 600V-nál 1,2A; DC-13 kategóriában 125V-nál 0,55A, 250V-nál 0,27A, vagy 600V-nál 0,1A.
A kapcsoló univerzális LED-je állandó fényt biztosít, áramfelvétele 18 mA, és élettartama 100.000 óra névleges feszültségen, 25°C-on. Működési hőmérséklet-tartománya rendkívül széles: -40°C és +70°C között használható, ami szélsőséges környezeti feltételek melletti alkalmazást is lehetővé tesz. A kapcsoló ellenáll a nagy nyomású mosásnak is (7.000.000 Pa 55°C-on, 0,1 m távolságból), ami ipari környezetben történő tisztítás során előnyös tulajdonság. Az XB5AK133B5C0 megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, UL 508 és más kulcsfontosságú ipari szabványoknak, valamint rendelkezik BV, UL, CSA, DNV és LROS tanúsítványokkal.
Schneider Electric Harmony XB5 - XB5AK133B5C0 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 24 V, 1NO+1NC, zöld, szürke körgyűrű műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Megvilágított választókapcsoló
Eszköz rövid neve: XB5
Keret anyaga: Szürke színbevonatú műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (pozícióban maradó)
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású (slow-break)
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó foglalata: Integrált LED
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Kiegészítő jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (11-12)NC, (13-14)NO
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkező használat: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K függelékének megfelelően
Működtető nyomaték: 0,14 N.m NO elektromos állapot változáskor
Mechanikai élettartam: 500000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, különböző terhelési feltételek mellett az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Fényforrás: Univerzális LED
Tápfeszültség határok: 19,2...30 V DC
21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete üzemeléskor: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
