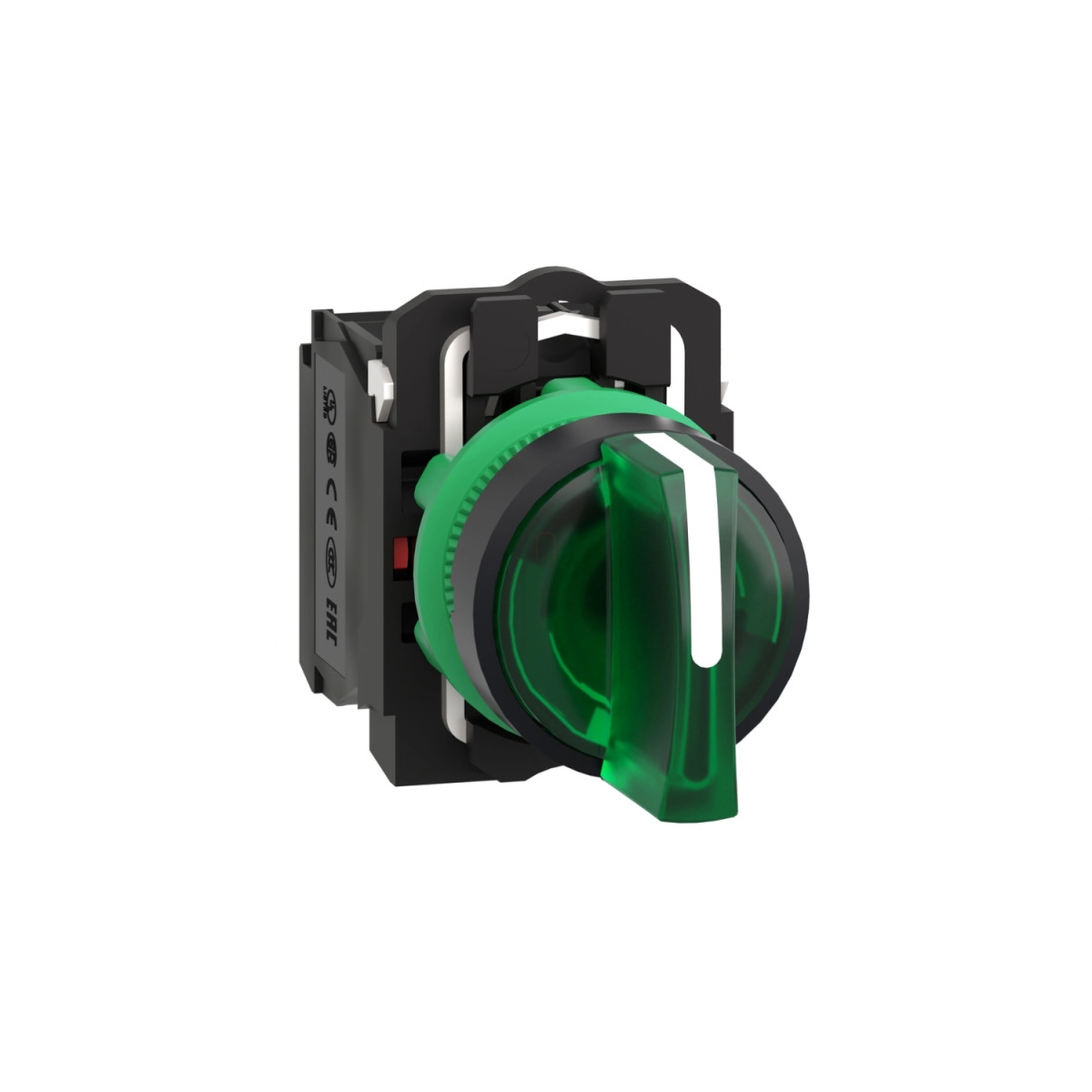

A Schneider Electric Harmony XB5AK133B5 egy kiváló minőségű, világító választókapcsoló, amely elsősorban ipari vezérlő rendszerekhez és kapcsolószekrényekhez lett tervezve. Ez a 3 pozíciós választókapcsoló sötétszürke műanyag kivitelben, zöld standard fogantyúval rendelkezik, így könnyen azonosítható és kezelhető még ipari környezetben is.
A termék 22,5 mm-es szabványos rögzítő átmérővel rendelkezik, ami lehetővé teszi a gyors és egyszerű telepítést különböző vezérlőpanelekbe. A kapcsoló +/- 45 fokos pozíciókkal rendelkezik, és a "stay put" működésének köszönhetően a kiválasztott helyzetben marad a következő kapcsolásig. Az integrált univerzális LED világítás 24V AC/DC tápfeszültséggel működik, ami sokoldalú alkalmazhatóságot biztosít mind váltakozó, mind egyenáramú rendszerekben. A termék 1 NO (záró) és 1 NC (nyitó) érintkezőkombinációval rendelkezik, így különböző vezérlési logikákhoz alkalmazható.
A Schneider Electric XB5AK133B5 csavarkötéses kapcsokkal van felszerelve, amelyek maximum 2 x 1,5 mm² keresztmetszetű, kábelvéggel ellátott vezeték vagy legalább 1 x 0,22 mm² keresztmetszetű, kábelvég nélküli vezeték csatlakoztatását teszik lehetővé az IEC 60947-1 szabványnak megfelelően. A kapcsoló érintkezőinek anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az érintkezők működése "slow-break" típusú, ami növeli a kapcsolási biztonságot és csökkenti a kontaktusok elhasználódását.
A termék figyelemre méltó műszaki paraméterei közé tartozik a 10A-es hagyományos szabad levegőn történő termikus áramterhelhetőség, a 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), valamint a 6kV névleges impulzus-állóképesség. A kapcsoló rendkívül robusztus kialakítású, amit a magas IP védettségi fokozatok is jeleznek: IP66, IP67, IP69 és IP69K, így porral, vízzel és nagynyomású mosással szemben is védett. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, ami széles körű ipari alkalmazhatóságot biztosít. A termék IK05 besorolású ütésállósággal rendelkezik az IEC 50102 szabvány szerint.
A kapcsoló kivételes tartósságot kínál: 500 000 ciklusos mechanikai élettartammal és 1 000 000 ciklusos elektromos élettartammal rendelkezik különböző terhelési feltételek mellett. Működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. A termék ellenáll a rezgéseknek (5g), a rázkódásoknak (30g/50g), az elektromágneses zavaroknak (10 V/m), az elektrosztatikus kisüléseknek (6-8 kV) és a gyors tranzienseknek (2 kV), így a legigényesebb ipari környezetben is megbízhatóan működik. A Schneider Electric XB5AK133B5 választókapcsoló rendelkezik BV, UL, CSA, DNV és LROS tanúsítványokkal, ami igazolja a termék nemzetközi szabványoknak való megfelelőségét és minőségét.
Schneider Electric Harmony XB5 - XB5AK133B5 - komplett műanyag LED világító választókapcsoló, Ø22, 3 állású, 24 V, 1NO+1NC, zöld műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Fejegység típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Fixálható
Kezelőszerv kivitele: Zöld standard fogantyú
Kezelőszerv pozícióinformációi: 3 pozíció +/- 45°
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzófoglalat: Beépített LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állóképesség: 6 kV az IEC 60947-1 szerint
Működési jellemzők
Jelzés típusa: Állandó
Fényforrás: Univerzális LED
Tápfeszültség határértékek: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Mechanikai jellemzők
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Működési nyomaték: 0,14 N.m az elektromos állapot megváltoztatásához
Mechanikai élettartam: 500000 ciklus
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
