A Schneider Electric Harmony XB5 sorozatú XB5AK124G5C0 világított választókapcsolója egy professzionális ipari vezérlőelem, amely a legmagasabb minőségi elvárásoknak is megfelel. Ez a komplett kapcsoló a Harmony XB5 termékcsalád tagjaként egyesíti a megbízhatóságot, tartósságot és a kiváló funkcionalitást.

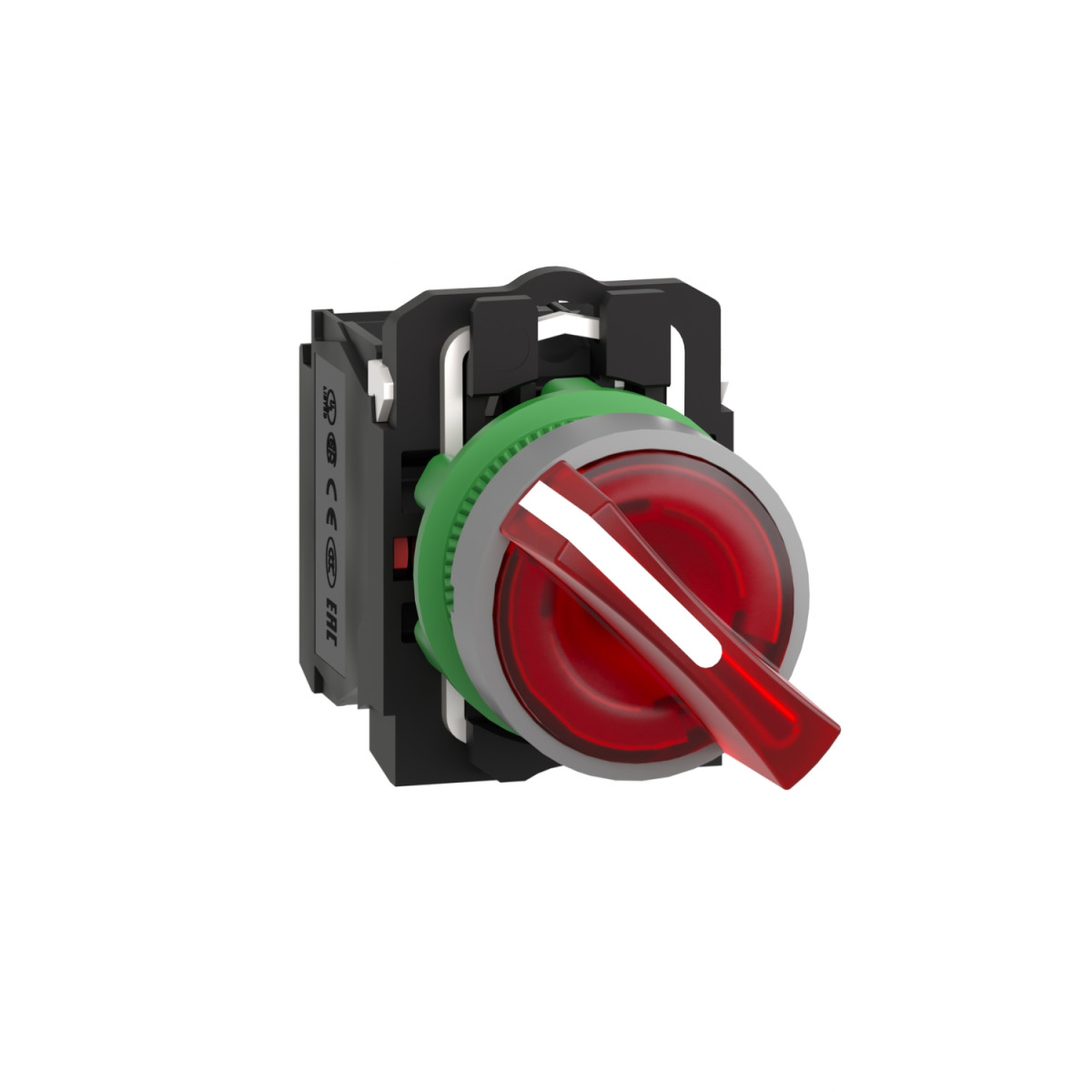

A termék egy 22 mm átmérőjű furatba szerelhető, világított választókapcsoló, amely szürke műanyag előlappal és piros standard fogantyúval rendelkezik. A kapcsoló két állású (90°-os elfordítási szöggel), maradó állású (stay put) típus, amely 1 NO + 1 NC érintkezőkonfigurációval rendelkezik. A beépített univerzális LED-es világítás 110-120 V AC tápfeszültségen működik 50/60 Hz frekvencián. A termék teljes mélysége 70 mm, szélessége 30 mm, magassága 42 mm, így kompakt méretei ellenére is rendkívül strapabíró kialakítást biztosít.
A Schneider XB5AK124G5C0 modell kimagasló műszaki paraméterekkel rendelkezik. Az érintkezők lassú bontású (slow-break) működésűek, ezüst ötvözetből (Ag/Ni) készültek. A csatlakozások csavaros kapcsokkal történnek, amelyek alkalmasak legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékekhez kábelbilinccsel az IEC 60947-1 szabvány szerint, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékekhez kábelbilincseléssel az IEC 60947-1 szabvány szerint. A pozitív nyitás funkció megfelel az IEC 60947-5-1 K mellékletének, ami különösen fontos biztonsági alkalmazásokban. A kapcsoló működtetéséhez szükséges nyomaték 0,14 N.m, míg a rögzítéshez ajánlott nyomaték 0,8-1,2 N.m az IEC 60947-1 szabvány szerint.
A kapcsoló kiemelkedő mechanikai és elektromos tartóssággal rendelkezik: mechanikailag 1.000.000 kapcsolási ciklust bír, elektromosan pedig szintén 1.000.000 ciklust az AC-15 kategóriában 2A/230V, 3A/120V, illetve 4A/24V terhelésnél (3600 kapcsolás/óra alatti működési gyakoriság és 0,5 terhelési tényező mellett). A termék névleges szigetelési feszültsége (Ui) 600V (3-as szennyezettségi fokozat), névleges lökőfeszültsége (Uimp) pedig 6 kV az IEC 60947-1 szerint. Az üzemi áramerősség (Ie) AC-15 kategóriában 3A 240V-on, 6A 120V-on, DC-13 kategóriában pedig 0,1A 600V-on, 0,27A 250V-on, illetve 0,55A 125V-on.
A termék kiemelkedő környezetvédelmi jellemzőkkel is rendelkezik: IP66 és IP67 védettséggel az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X besorolással. Ütésállósága IK04 az IEC 50102 szerint. A választókapcsoló -40...+70 °C közötti környezeti hőmérsékleten üzemeltethető és tárolható. Kiemelkedő ellenállóképességgel rendelkezik: 7.000.000 Pa nyomású mosással szemben 55 °C-on 0,1 m távolságból, továbbá kiváló rezgésállósága van (5 gn, f=2...500 Hz) az IEC 60068-2-6 szerint, és ütésállósága is figyelemreméltó (30 gn 18 ms félszinusz gyorsulásnál, illetve 50 gn 11 ms félszinusz gyorsulásnál) az IEC 60068-2-27 szerint. Elektromágneses kompatibilitási tulajdonságai is kiemelkedőek, megfelelve a szigorú ipari előírásoknak.
Schneider Electric Harmony XB5 - XB5AK124G5C0 - komplett műanyag LED világító választókapcsoló, Ø22, 2 állású, 120 VAC, 1NO+1NC, piros, szürke körgyűrű műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világított választókapcsoló
Eszköz rövid neve: XB5
Előlap anyaga: Szürke színre festett műanyag
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtetési jellemzők
Működtető típusa: Maradó állású (stay put)
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkező típus és összetétel: 1 NO + 1 NC
Érintkezők működése: Lassú bontás (Slow-break)
Csatlakozások
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelbilinccsel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelbilincselés nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz frekvencián
Feszültséghatárok: 100...132 V AC
Áramfelvétel: 14 mA
Jelzés típusa: Folyamatos
Fényforrás: Univerzális LED
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO (11-12)NC
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Működtetési nyomaték: 0,14 N.m NO elektromos állapot váltásához
Védelmi jellemzők
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK04 az IEC 50102 szerint
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
