A Schneider Electric Harmony XB5 sorozatú XB5AJ53 választókapcsoló egy sokoldalú és megbízható ipari kapcsolóelem, amely számos automatizálási és vezérlési alkalmazásban használható. Ez a prémium minőségű kapcsoló teljes egészében a Schneider Electric szigorú gyártási standardjai szerint készült, biztosítva a hosszú élettartamot és megbízható működést még a legkeményebb ipari környezetben is.

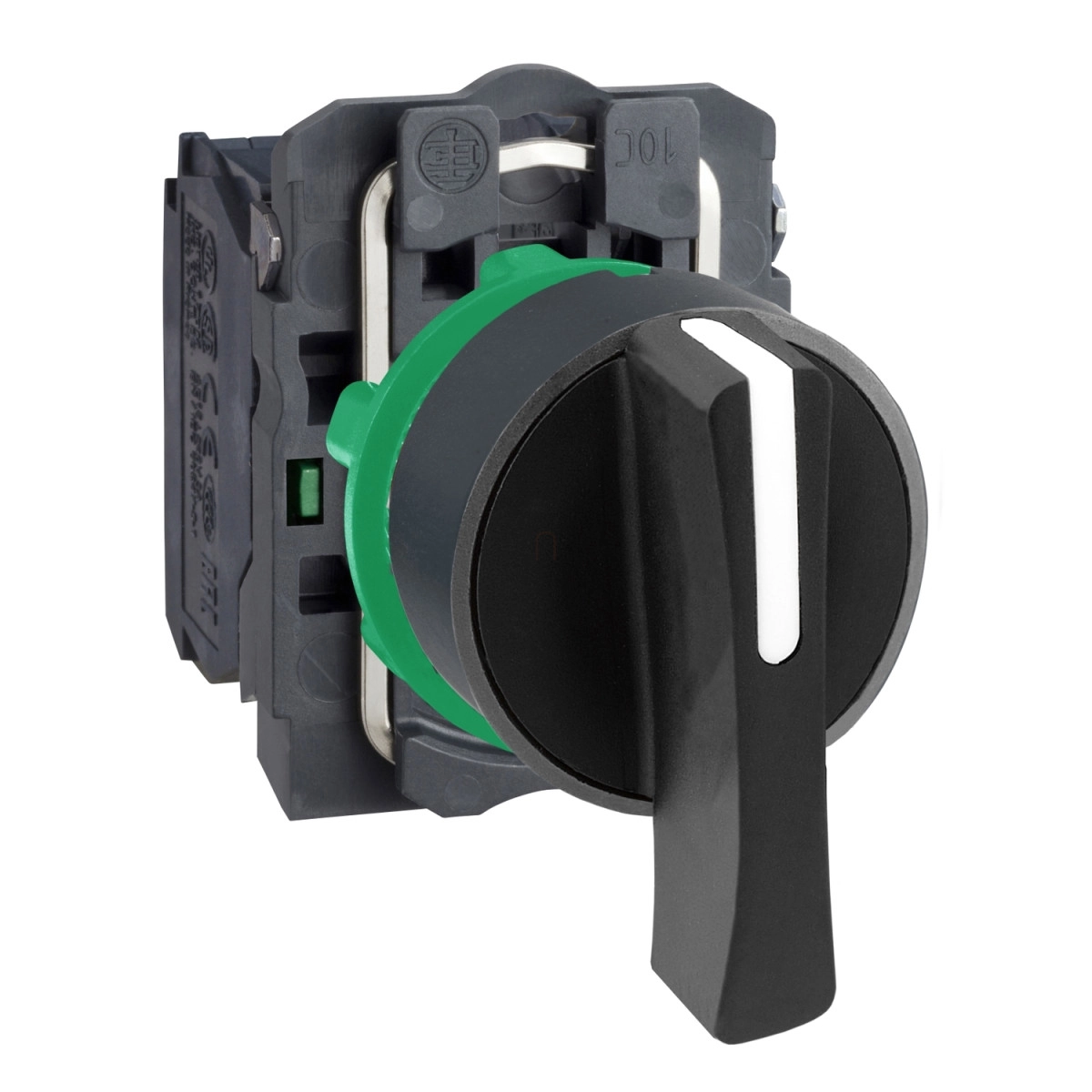

Az XB5AJ53 típusú választókapcsoló fekete, hosszú karral rendelkezik, amely kényelmes kezelést biztosít. A kapcsoló 3 pozíciós kivitelben készült, rugós visszatérítéssel a középső állásba, ami különösen hasznos olyan alkalmazásoknál, ahol a kezelő csak ideiglenesen aktiválja a funkciókat. A működtetés ±45° elfordítással történik, és 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek szabványos érintkezőként funkcionálnak. Az érintkezők kiváló minőségű ezüst ötvözetből (Ag/Ni) készültek, ami biztosítja a megbízható elektromos kapcsolatot hosszú távon is.
A termék műszaki paraméterei figyelemre méltóak: 22,5 mm-es szerelési átmérővel rendelkezik, ami az iparban széles körben elfogadott szabvány. A kapcsoló méretei: 48 mm magasság, 30 mm szélesség és 70 mm mélység. A kapcsolódási lehetőségek rugalmasak, csavaros kapcsokkal rendelkezik, amelyek legfeljebb 2 x 1,5 mm² kábelekkel használhatók kábelvéggel, vagy legalább 1 x 0,22 mm² kábellel kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszt (Philips 1-es és pozidriv 1-es), valamint lapos (Ø4 mm és Ø5,5 mm) csavarhúzókkal is használható. A mechanikai élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír, míg az elektromos élettartama szintén 1.000.000 ciklus különböző terhelési feltételek mellett.
Az XB5AJ53 választókapcsoló kiváló védelmi tulajdonságokkal rendelkezik: IP67, IP69 és IP69K védettségi osztályba tartozik az IEC 60529 szabvány szerint, ami teljes porállóságot és különböző intenzitású víz elleni védelmet jelent. A NEMA 13 és NEMA 4X besorolással is rendelkezik, ami további bizonyítéka a termék robusztus kialakításának. Figyelemre méltó a magas nyomású mosással szembeni ellenállása is: 55 °C-on 7.000.000 Pa nyomásnak is ellenáll 0,1 m távolságról. Üzemeltetési hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést tesz lehetővé.
Az XB5AJ53 választókapcsoló számos ipari alkalmazásban ideális: gépvezérlő panelek, automatizálási rendszerek, gyártósorok vezérlőállomásai, és bármilyen olyan alkalmazás esetén, ahol megbízható, könnyen kezelhető és tartós kapcsolóra van szükség. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-4, IEC 60947-1, UL 508, CSA C22.2 No 14 és IEC 60947-5-1 előírásainak, és számos tanúsítvánnyal rendelkezik (BV, UL, CSA, DNV, LROS). A Schneider Electric XB5AJ53 választókapcsoló a minőségi automatizálási és vezérlési rendszerek elengedhetetlen eleme, amely hosszú távon biztosítja a megbízható működést és a problémamentes üzemeltetést.
Schneider Electric Harmony XB5 - XB5AJ53 - komplett műanyag választókapcsoló, Ø22, meghosszabbított fogantyú, 3 állású, 2NO műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Választókapcsoló
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugós visszatérítésű
Működtető profil: Fekete hosszú kar
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú bontás
Csatlakozások - terminálok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros szorító kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő jellemzők
Magasság: 48 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkező használat: Szabványos érintkezők
Pozitív nyitás: Nélküle
Nyomaték érték: 0,14 N.m NO elektromos állapot változása nélkül
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Cross kompatibilis Philips 1-es csavarhúzóval; Cross kompatibilis pozidriv 1-es csavarhúzóval; Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval; Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos adatok
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad léghűtésű termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint; 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint; 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: Class II az IEC 60536 szerint
IP védettségi szint: IP67 az IEC 60529 szerint; IP69; IP69K
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok: IEC 60947-5-4; JIS C8201-5-1; IEC 60947-1; UL 508; CSA C22.2 No 14; IEC 60947-5-1; JIS C8201-1
Termék tanúsítványok: BV; UL; CSA; DNV; LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
