A Schneider Electric Harmony XB5 termékkínálatának kiemelkedő tagja az XB5AG03C0 kulcsos választókapcsoló, amely sokoldalú megoldást kínál ipari vezérlőpanelekhez és automatizált rendszerekhez. Ez a prémium minőségű kapcsoló egyszerre biztosít megbízható működést és fejlett biztonsági funkciókat a legigényesebb ipari környezetekben is.

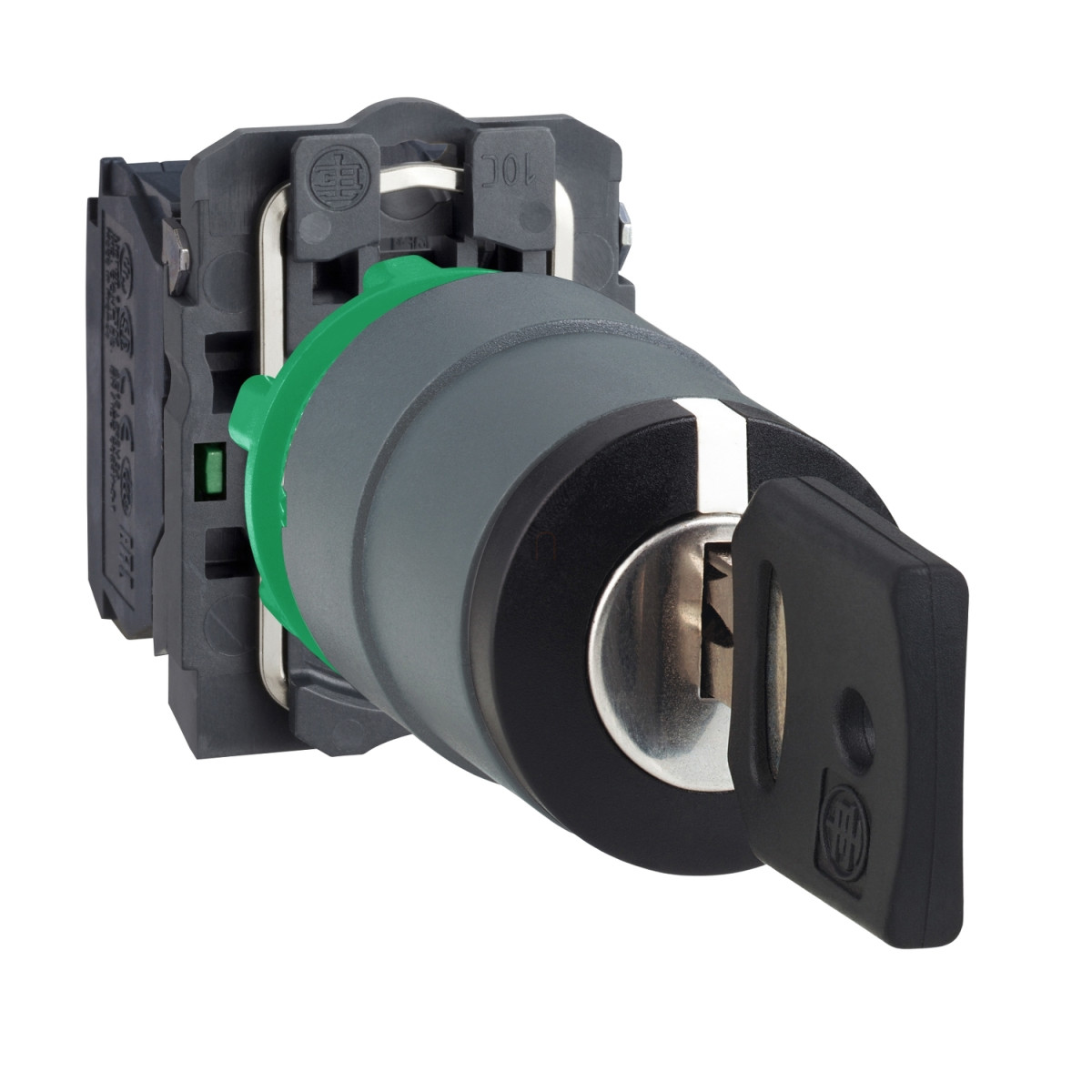

Az XB5AG03C0 egy 3 állású, bennmaradó kulcsos kapcsoló, amelyet szürke körgyűrű és fekete kulcs jellemez. A 455-ös kulcstípussal ellátott eszköz a kulcs bármely pozícióban történő kivételét lehetővé teszi, ami extra rugalmasságot biztosít a hozzáférés-szabályozásban. A kapcsoló standard kialakítású, kerek jelzőfejjel rendelkezik, és a széles körben használt 22,5 mm-es furatba szerelhető. A vezérlőelem +/- 45°-os pozíciókban rögzíthető, ezzel három különböző kapcsolási állapotot biztosítva.
Műszaki szempontból az XB5AG03C0 két NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek lassú bontásúak, így megbízható kapcsolást biztosítanak. A csavaros kapcsokkal történő bekötés lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezeték csatlakoztatását kábelvég használatával, vagy minimum 1 x 0,22 mm² vezeték kábelvég nélküli bekötését, megfelelve az IEC 60947-1 szabványnak. A kapcsoló kiváló villamos paraméterekkel büszkélkedhet: 10A hagyományos termikus áram, 600V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6 kV névleges lökőfeszültség-állóság. Működési áramértékei többek között 3A 240V AC-15 üzemmódban, illetve 0,1A 600V DC-13 üzemmódban.
Az XB5AG03C0 választókapcsoló kiemelkedő mechanikai és elektromos élettartammal rendelkezik - 1.000.000 ciklus mechanikai tartósság és ugyanennyi elektromos kapcsolási ciklus különböző terhelési feltételek mellett. A kapcsoló példaértékű fizikai ellenállóképességgel bír: ellenáll akár 7.000.000 Pa nyomású nagynyomású mosásnak 55 °C-on, 0,1 m távolságból, valamint IK04 fokozatú ütésállóság jellemzi. Védettsége IP66 és IP67, megfelel a NEMA 13 és NEMA 4X követelményeinek is, így por és víz ellen egyaránt védett. Működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig használható.
A Schneider Electric XB5AG03C0 kapcsolót számos nemzetközi szabványnak való megfelelőség jellemzi, beleértve az IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 No 14 előírásait. Rendelkezik továbbá CSA, DNV, LROS, BV és UL tanúsítványokkal is, ami biztosítja, hogy világszerte széles körben alkalmazható legyen. A termék kiválóan ellenáll a rezgéseknek (5 gn) és ütéseknek (30 gn/50 gn), így a legzordabb ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB5 - XB5AG03C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Eszköz típusa: Választókapcsoló
Rövid terméknév: XB5
Előlap anyaga: Szürke bevonatú műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtetőelem típusa: Bennmaradó
Működtetőelem profil: Fekete kulcsos kapcsoló
Működtetőelem pozíció információ: 3 pozíció +/- 45°
Zárszerkezet típusa: 455-ös kulcs
Kulcs kivételének pozíciója: Bármely pozícióban
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocs, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Nyomatékérték: 0,14 N.m NO elektromos állapotváltás
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 96 mm
Mechanikai élettartam: 1.000.000 ciklus
Védettségi jellemzők
Nagynyomású mosással szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Egyéb jellemzők
Üzemi hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Villamos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, LROS (Lloyds register of shipping), BV, UL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
