A Schneider Electric Harmony XB5AD53C0 egy professzionális minőségű választókapcsoló, amely különösen alkalmas ipari vezérlőpanelekben és kapcsolószekrényekben történő használatra. Ez a 3 pozíciós, középre rugóvisszatéréses választókapcsoló szürke kerettel és fekete standard fogantyúval rendelkezik, amely tökéletesen illeszkedik a modern ipari környezetbe.
A Harmony XB5 termékcsalád részeként ez a kapcsoló ötvözi a megbízható teljesítményt a hosszú élettartammal. A készülék 22,5 mm-es szabványos szerelőnyílásba illeszthető, és könnyen telepíthető különböző alkalmazásokhoz. A kerek fejkialakítás és a fekete standard fogantyú ergonomikus kezelést biztosít a felhasználók számára. A kapcsoló +/- 45°-os pozíciókkal rendelkezik, és 3 állású konfigurációt kínál középre visszatérő rugós mechanizmussal.
A XB5AD53C0 modell 2 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amelyek ezüst ötvözet (Ag/Ni) anyagból készültek a kiváló elektromos vezetőképesség és kopásállóság érdekében. A csavaros kapcsokkal történő csatlakoztatás lehetővé teszi a maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, valamint minimum 1 x 0,22 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül, az IEC 60947-1 szabvány szerint. A kapcsok csavarfejei kompatibilisek kereszthornyos Philips No.1 és pozidriv No.1 csavarhúzókkal, valamint lapos 4 mm és 5,5 mm átmérőjű csavarhúzókkal, így rugalmas szerelési lehetőségeket biztosít.
A készülék lassú bontású érintkezőkkel rendelkezik, és műszaki paraméterei között szerepel a 10A-es hagyományos szabad levegőn mért termikus áramerősség, valamint a 600V-os névleges szigetelési feszültség (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 6 kV. A névleges üzemi áram az IEC 60947-5-1 szabványnak megfelelően: AC-15 kategóriában 3A 240V-nál, 6A 120V-nál, és 1,2A 600V-nál; DC-13 kategóriában pedig 0,1A 600V-nál, 0,27A 250V-nál, és 0,55A 125V-nál. A választókapcsoló kimagasló, 1.000.000 ciklusos mechanikai élettartammal rendelkezik, és elektrikus élettartama is eléri az 1.000.000 ciklust különböző terhelési feltételek mellett, 3600 ciklus/óra alatti működési frekvencia és 0,5-ös terhelési tényező esetén.
A XB5AD53C0 megtartja integritását még extrém környezeti feltételek mellett is: -40°C-tól +70°C-ig terjedő üzemi és tárolási hőmérséklet-tartománnyal rendelkezik. Védettségi besorolása IP67 az IEC 60529 szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ütésállósága IK04 az IEC 50102 szerint. Különlegessége továbbá a kiemelkedő ellenállóképesség nagynyomású mosóval szemben: akár 7.000.000 Pa nyomást is elvisel 55°C-on, 0,1 m távolságból. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak, valamint rendelkezik BV, UL, CSA, DNV és LROS (Lloyd's Register of Shipping) tanúsítványokkal.

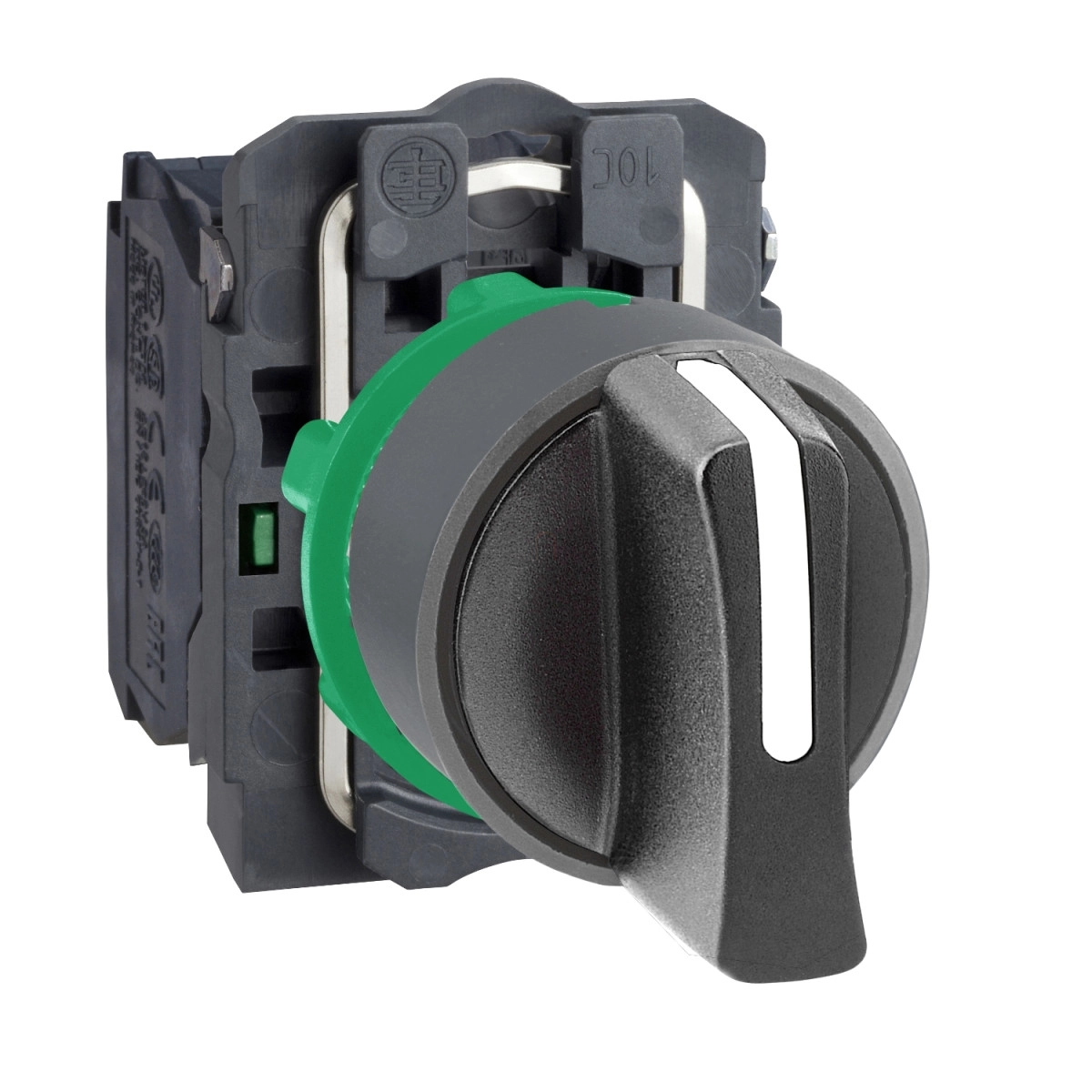

Schneider Electric Harmony XB5 - XB5AD53C0 - komplett műanyag választókapcsoló, Ø22, 3 állású középre visszatérő, 2NO, szürke körgyűrű műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Választókapcsoló
Eszköz rövid neve: XB5
Keret anyaga: Műanyag, szürke színű bevonattal
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre rugóvisszatérő
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíciós +/- 45°
Érintkezők típusa és összetétele: 2 NO
Érintkező működése: Lassú bontású
Csatlakozók - sorkapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Sorkapocs leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Nyomatékérték: 0,14 N.m NO elektromos állapot változás
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Villamos adatok
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mért termikus áramerősség: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, UL, CSA, DNV, LROS (Lloyd's register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
