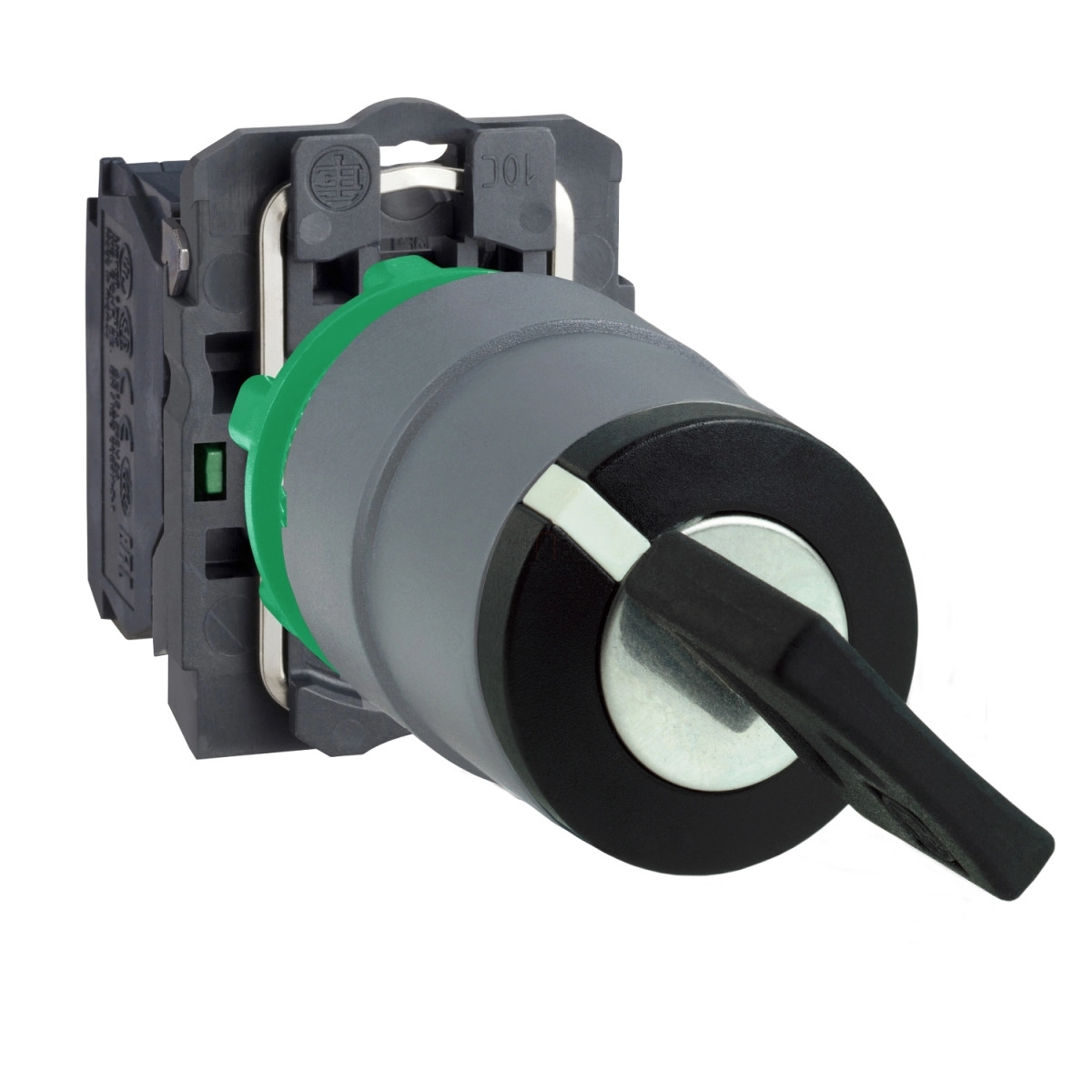

A Schneider Electric Harmony XB5 sorozatához tartozó XB5AD41C0 típusú választókapcsoló egy professzionális, ipari környezetben is kiválóan használható vezérlőelem, amely megbízható működést biztosít a legkülönfélébb alkalmazási területeken. Ez a szürke körgyűrűvel ellátott, komplett műanyag választókapcsoló ideális megoldást kínál kapcsolószekrények, gépvezérlő panelek és ipari automatizálási rendszerek számára.
A választókapcsoló 22,5 mm-es szabványos szerelőfuratba illeszthető, ami megkönnyíti a beépítést különböző panelek esetén. A termék két pozícióval rendelkezik (90°-os elfordulással), jobbról balra történő rugós visszatéréssel, így a kapcsoló automatikusan visszaáll alaphelyzetbe, amikor a kezelő elengedi. Ez a funkció ideálissá teszi olyan alkalmazásokhoz, ahol csak pillanatnyi beavatkozásra van szükség. A kapcsoló fekete standard fogantyúval rendelkezik, amely ergonomikus kialakításának köszönhetően kényelmes kezelhetőséget biztosít.
A készülék egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely csavaros sorkapocs csatlakozással könnyen integrálható a vezérlési körökbe. A csatlakozókapcsok lehetővé teszik kábelvéggel akár 2 x 1,5 mm² keresztmetszetű vezeték, kábelvég nélkül pedig legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését, megfelelve az IEC 60947-1 szabványnak. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A választókapcsoló lassú bontású érintkezőkkel van felszerelve, ami csökkenti a kapcsolási tranziens jelenségeket.
A Harmony XB5AD41C0 választókapcsoló kiemelkedő műszaki paraméterekkel büszkélkedhet: 10A konvencionális szabad levegőn mért termikus áramerősség, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) az IEC 60947-1 szerint, valamint 6kV névleges lökőfeszültség-állóság. A termék AC-15 üzemmódban 3A/240V, 6A/120V illetve DC-13 üzemmódban 0,1A/600V, 0,27A/250V, 0,55A/125V terhelhetőséggel rendelkezik. A mechanikai élettartam lenyűgöző: 1 millió kapcsolási ciklus, ami bizonyítja a termék robusztus kialakítását és hosszú távú megbízhatóságát.
A választókapcsoló méretei kompaktnak mondhatók: 42 mm magasság, 30 mm szélesség és 70 mm mélység, ami lehetővé teszi a helytakarékos beépítést. A termék IP67 védettséggel rendelkezik az IEC 60529 szerint, emellett megfelel a NEMA 13 és NEMA 4X követelményeinek is, így por és nedvesség ellen is védett, sőt ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). Mechanikai védelem szempontjából IK04 besorolással rendelkezik az IEC 50102 szerint. Az XB5AD41C0 választókapcsoló 5g rezgésállósággal (f=2-500Hz) és 30g/50g ütésállósággal rendelkezik, így a legmostohább ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB5 - XB5AD41C0 - komplett műanyag választókapcsoló, Ø22, 2 állású visszatérő, 1NO, szürke körgyűrű műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB5
Előlapi keret anyaga: Műanyag, szürke bevonattal
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros sorkapocs, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapocs, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Nyomatékérték: 0,14 N.m NO elektromos állapot változás
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis 4 mm lapos csavarhúzóval
Hornyos kompatibilis 5,5 mm lapos csavarhúzóval
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds shipping register)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
