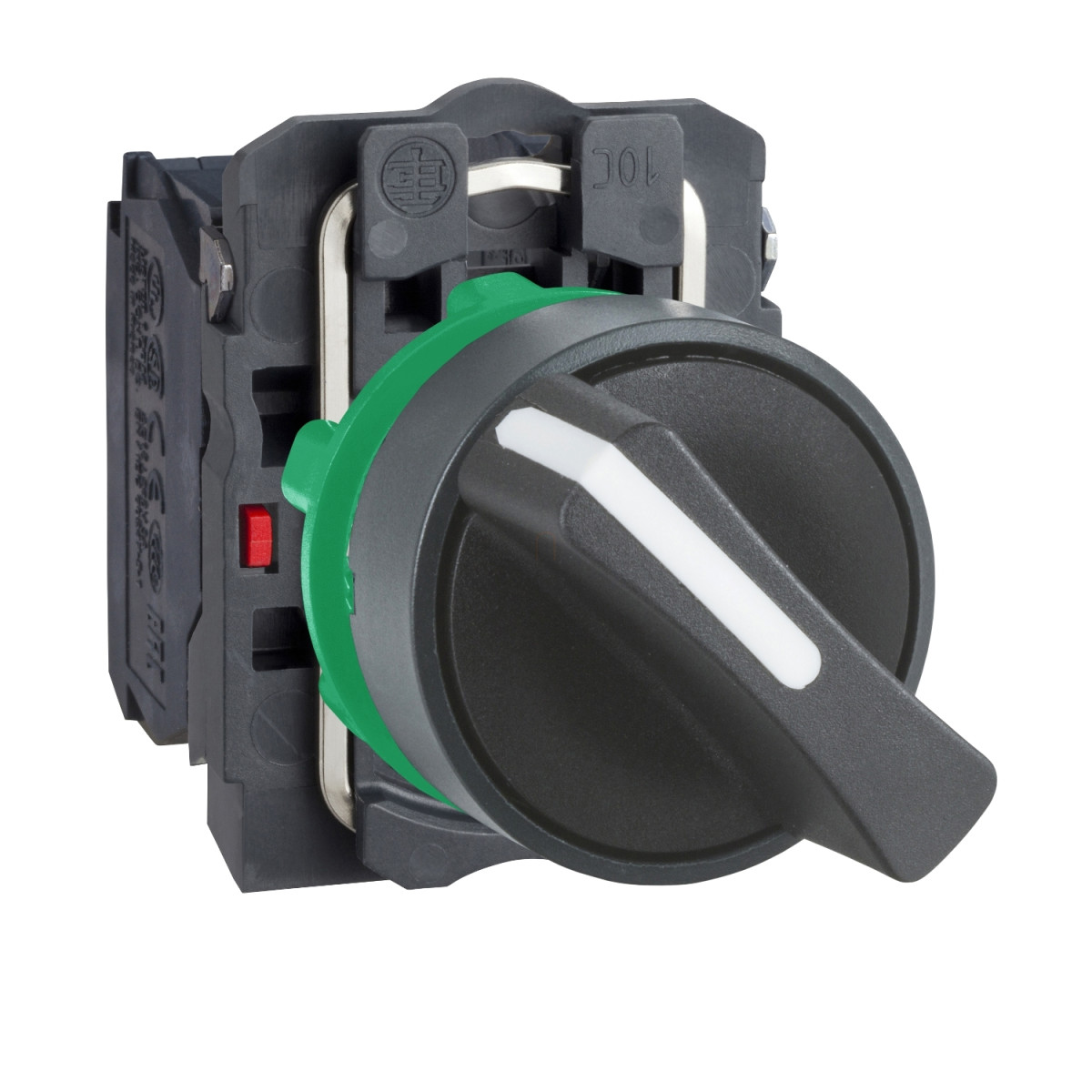

A Schneider Electric Harmony XB5 sorozat XB5AD25 típusú választókapcsolója egy nagy megbízhatóságú, ipari környezetbe tervezett kapcsolóelem, amely tökéletes megoldást kínál különböző vezérlési feladatokhoz. Ez a komplett műanyag választókapcsoló a Schneider Electric prémium minőségű irányítástechnikai termékcsaládjának tagja, amely egyesíti a robusztus kialakítást a megbízható működéssel és a felhasználóbarát kivitellel.
A XB5AD25 típusú választókapcsoló 22,5 mm-es szabványos szerelőnyílásba építhető be, így kompatibilis a legtöbb kapcsolószekrénnyel és vezérlőpulttal. A termék sötétszürke műanyag kerettel és fekete standard fogantyúval rendelkezik, amely két rögzített pozícióba (90°-os elfordulással) állítható. A kapcsoló tartós kivitelezése ellenáll a zord ipari környezetnek, amit a magas IP védettségi besorolások is bizonyítanak: IP67, IP69 és IP69K, vagyis teljes por elleni védelem és vízállóság jellemzi, még nagynyomású mosás esetén is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X minősítések további bizonyítékot szolgáltatnak a termék kivételes ellenálló képességéről.
A XB5AD25 választókapcsoló 1 NO (záró) és 1 NC (nyitó) érintkezőkonfigurációval rendelkezik, ezüst-nikkel ötvözetből készült érintkezőkkel, amelyek kiváló elektromos vezetőképességet biztosítanak. A kapcsoló csavarkötésű sorkapcsokkal van ellátva, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását teszik lehetővé. A termék működése slow-break típusú, és megfelel az IEC 60947-5-1 szabvány K függelékének a pozitív nyitás tekintetében. A konvencionális szabad levegős hőáram (Ith) értéke 10 A, míg a névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat mellett). A névleges impulzus-állósági feszültség (Uimp) 6 kV az IEC 60947-1 szabvány szerint.
A XB5AD25 választókapcsoló különösen alkalmas ipari gépek, automatizálási rendszerek, vezérlőpultok és kapcsolószekrények építéséhez, ahol megbízható és tartós működésre van szükség. A termék mechanikai élettartama 1 000 000 kapcsolási ciklus, míg elektromos élettartama szintén 1 000 000 ciklus különböző AC-15 és DC-13 alkalmazási kategóriákban. A termék ellenáll az ipari környezetben előforduló rezgéseknek (5 gn frekvenciatartomány: 2-500 Hz) és ütéseknek (30 gn és 50 gn) is az IEC szabványoknak megfelelően.
A XB5AD25 választókapcsoló többféle nemzetközi szabványnak és minősítésnek felel meg, többek között az IEC 60947-5-1, UL 508, CSA C22.2 No 14 előírásainak, és rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal. A termék üzemeltetési és tárolási hőmérséklet-tartománya -40 és +70 °C között van, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A kapcsoló besorolása elektromos áramütés elleni védelem szempontjából Class II, az IEC 60536 szabvány szerint.
Schneider Electric Harmony XB5 - XB5AD25 - komplett műanyag választókapcsoló, Ø22, 2 állású, 1NO+1NC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Eszköz rövid neve: XB5
Termék típus: Választókapcsoló
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rögzített állású
Működtető profil: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontás
Műszaki paraméterek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patron biztosíték gG típus, IEC 60947-5-1 szerinti megfelelőség
Konvencionális szabad levegős hőáram: 10 A, IEC 60947-5-1 szerinti megfelelőség
Névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3), IEC 60947-1 szerinti megfelelőség
Névleges impulzus-állósági feszültség: 6 kV, IEC 60947-1 szerinti megfelelőség
Üzemi paraméterek
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus, különböző AC-15 és DC-13 alkalmazásokban, IEC 60947-5-1 C függelék szerint
Meghúzási nyomaték: 0,8...1,2 N.m, IEC 60947-1 szerint
Nyomaték érték: 0,14 N.m NO állapotváltás
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP67, IP69, IP69K, IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04, IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds hajózási nyilvántartása)
Rezgésállóság: 5 gn (f= 2...500 Hz), IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás, IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás, IEC 60068-2-27 szerint
