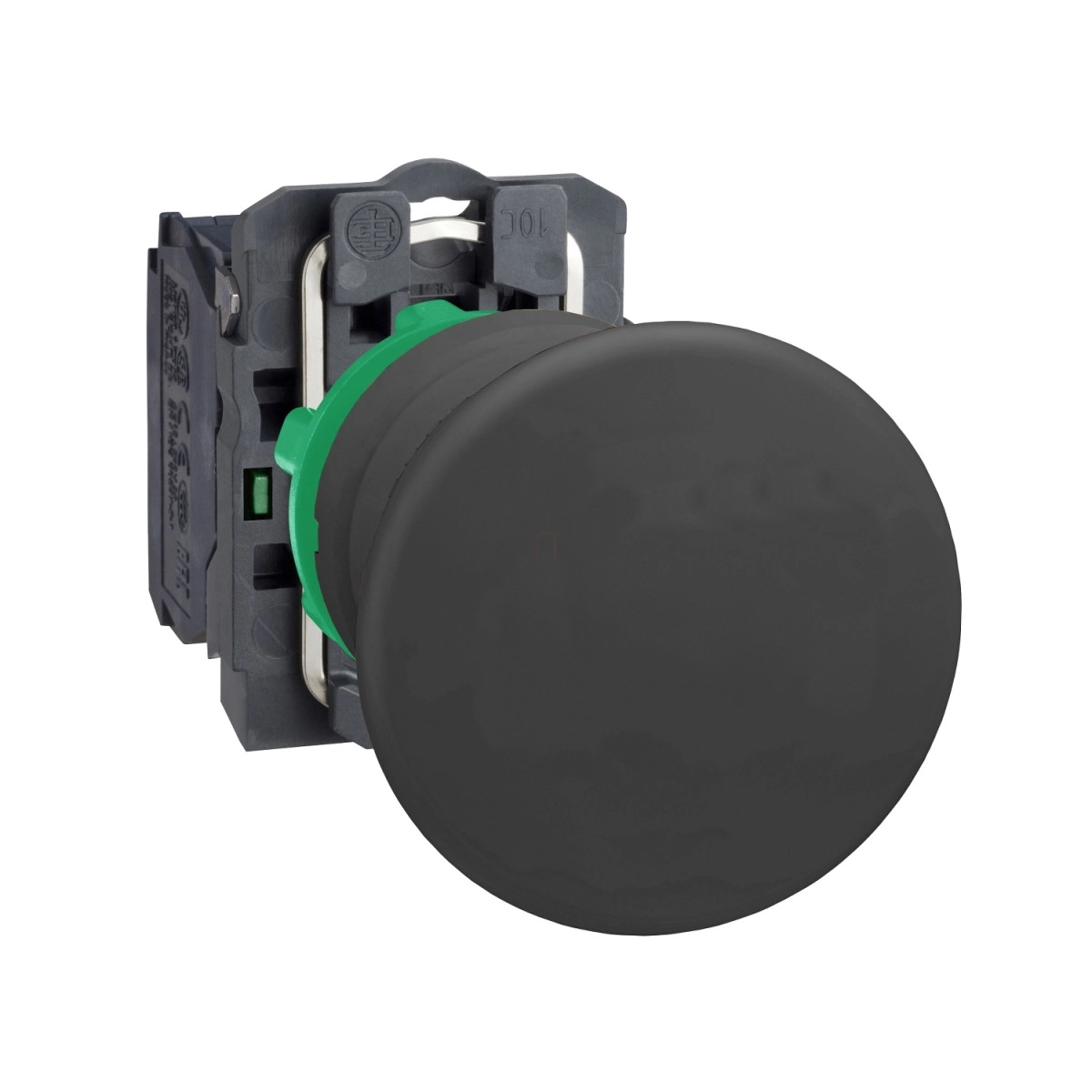

A Schneider Electric Harmony XB5AC21 egy kiváló minőségű, fekete gombafejű nyomógomb, amely a Harmony XB5 termékcsalád része. Ez a komplett műanyag nyomógomb 40 mm átmérőjű, jelöletlen fejrésszel, 22 mm-es szerelési átmérővel és rugós visszatérő funkcióval rendelkezik. Az eszköz 1NO (záró) érintkezőkonfigurációval készül, ami számos vezérlési alkalmazásban ideális választássá teszi.
A XB5AC21 nyomógombot sötétszürke műanyag fejkeret és standard fejforma jellemzi, amely a műanyag rögzítőgyűrűvel együtt biztosítja a stabil beépítést. A kerek jelzőegységet tartalmazó eszköz szerelési átmérője szabványos 22 mm, így kompatibilis a legtöbb kapcsolótáblával és vezérlőpanellel. A fekete gombafejű kialakítás 40 mm átmérővel rendelkezik, ami nagyobb érintkezési felületet biztosít a kezelő számára, így különösen hasznos olyan környezetekben, ahol a gyors és biztonságos működtetés alapvető fontosságú.
A műszaki specifikációk tekintetében a Schneider Electric Harmony XB5AC21 kiemelkedő teljesítményt nyújt. Az eszköz méretei: 43 mm magasság, 40 mm szélesség és 82 mm mélység. A nyomógomb lassú bontású érintkező működéssel rendelkezik, és többféle csatlakoztatási lehetőséget kínál: csavaros kapcsok (legfeljebb 2 x 1,5 mm² kábelvéggel vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélkül), valamint Faston csatlakozók (1 x 6,35 mm vagy 2 x 2,8 mm méretben). Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A nyomógomb 5.000.000 ciklus mechanikai élettartammal büszkélkedhet, míg elektromos élettartama AC-15 és DC-13 kategóriákban egyaránt eléri az 1.000.000 ciklust, különböző feszültség- és áramerősség-kombinációkban.
A XB5AC21 kiemelkedő környezeti jellemzőkkel is rendelkezik. IP65, IP69 és IP69K védettségi fokozatokkal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is. Az eszköz -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, és ellenáll a nagy nyomású mosásnak (7000000 Pa, 55 °C-on, 0,1 m távolságból). A nyomógomb IK03 ütésállósági fokozattal rendelkezik az IEC 50102 szerint, valamint 5 gn rezgésállósággal és 10 gn ütésállósággal büszkélkedhet, ami rendkívül robusztus működést biztosít még a legigényesebb ipari környezetekben is. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, valamint az UL 508 és CSA C22.2 No 14 előírásoknak, és rendelkezik DNV, CSA, UL, LROS és BV tanúsítványokkal is.
Schneider Electric Harmony XB5 - XB5AC21 - komplett műanyag Ø40mm gombafejű nyomógomb, Ø22, visszatérő, 1NO, fekete műszaki adatok
Főbb tulajdonságok
Terméktípus: Nyomógomb
Termékcsalád: Harmony XB5
Rövid terméknév: XB5
Érzékelőfej anyaga: Műanyag, sötétszürke
Fejforma: Szabványos, kerek
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Működtető profil: Fekete gombafejű, Ø 40 mm
Működtető típusa: Rugós visszatérő
Elektromos jellemzők
Érintkező típus és összetétel: 1 NO (záró)
Érintkező működés: Lassú bontású
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Hagyományos szabad levegőn mért hőáram: 10 A IEC 60947-5-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
Rövidzárlat védelem: 10 A-es gG típusú olvadóbiztosíték IEC 60947-5-1 szerint
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozás)
Működési út: 2,6 mm (NO elektromos állapotváltozás)
Működési út: 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás
Működtető erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5.000.000 ciklus
Elektromos élettartam: 1.000.000 ciklus AC-15, 3 A 120 V-nál
Csavarfej típusa: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csatlakozások
Kapocstípus: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel
Kapocstípus: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül
Kapocstípus: Faston csatlakozók, 1 x 6,35 mm
Kapocstípus: Faston csatlakozók, 2 x 2,8 mm
Környezeti jellemzők
Védettségi fokozat: IP65 IEC 60529 szerint
Védettségi fokozat: IP69 és IP69K
NEMA védettség: NEMA 13 és NEMA 4X
IK védettségi szint: IK03 IEC 50102 szerint
Üzemi hőmérséklet-tartomány: -40...+70 °C
Tárolási hőmérséklet-tartomány: -40...+70 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-nál, 0,1 m távolság
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra IEC 60068-2-27 szerint
Méretek
Magasság: 43 mm
Szélesség: 40 mm
Mélység: 82 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
