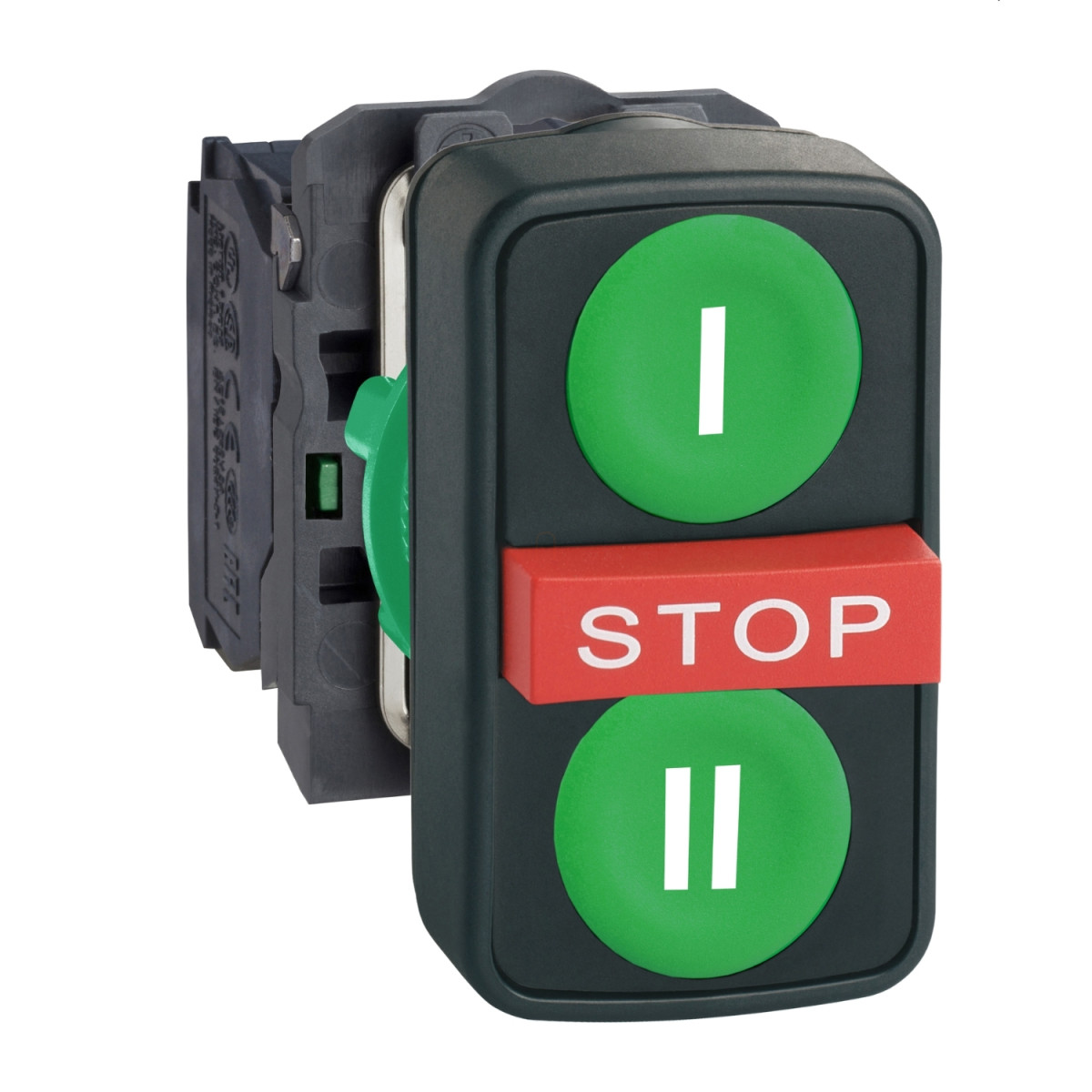

Schneider Electric Harmony XB5 - XB5AA731327 - komplett műanyag kettősfejű nyomógomb, Ø22, visszatérő, 2NO+1NC, 2 zöld "I"/"II" + 1 piros kiálló STOP gomb

Szélesség méret: 52 mm

Hosszúság méret: 81,9999999999999 mm

Magasság méret: 34 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB5 - XB5AA731327 - komplett műanyag kettősfejű nyomógomb, Ø22, visszatérő, 2NO+1NC, 2 zöld "I"/"II" + 1 piros kiálló STOP gomb

Name: Schneider Electric Harmony XB5 - XB5AA731327 - komplett műanyag kettősfejű nyomógomb, Ø22, visszatérő, 2NO+1NC, 2 zöld "I"/"II" + 1 piros kiálló STOP gomb
Brand: Schneider Electric
SKU: 3389119043526
Price: 7287 HUF
Availability: InStock

7 287 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XB5

Nyomógomb fej

A Schneider Electric Harmony XB5 sorozatának XB5AA731327 cikkszámú komplett háromfejű nyomógombja egy kivételes minőségű, professzionális ipari vezérlőelem, amely kifejezetten megbízható működést biztosít a legigényesebb környezetekben is. Ez a termék a Harmony XB5 termékvonalba tartozik, amely a világszerte elismert Schneider Electric márka ipari vezérlőegységeinek egyik legkeresettebb termékcsaládja.

A háromfejű nyomógomb különleges kialakítása három különböző funkciót tesz lehetővé egyetlen eszközben: két zöld süllyesztett nyomógombot "I" és "II" jelöléssel, valamint egy középen elhelyezkedő piros kiálló STOP gombot. A nyomógombok fehér jelöléssel vannak ellátva a jobb láthatóság érdekében. Az egység érintkezőkonfigurációja 2 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) kontaktus, amely széles körű felhasználási lehetőségeket biztosít különböző vezérlési alkalmazásokhoz. A rugós visszatérésű működési mechanizmus biztosítja, hogy a nyomógombok automatikusan visszatérjenek alaphelyzetükbe a működtetés után.

A termék 22,5 mm-es szabványos szerelőnyílásba illeszkedik, ami kompatibilissé teszi a legtöbb ipari vezérlőpanellel. A sötétszürke műanyag előlap és a műanyag rögzítőgyűrű modern, esztétikus megjelenést biztosít, ugyanakkor ellenáll a legtöbb ipari környezetre jellemző kémiai anyagoknak és fizikai behatásoknak. A nyomógomb IP67, IP69 és IP69K védettségi szintje kivételes víz- és porállóságot garantál, akár 7000000 Pa nyomású, 55°C-os nagynyomású mosás esetén is, ami ideális választássá teszi a terméket élelmiszeripari, gyógyszeripari vagy más szigorú higiéniai követelményeket támasztó környezetben.

A csatlakoztatás rugalmasan megoldható csavaros szorítókapcsokkal vagy rugós csatlakozókkal, 0,22-1,5 mm² keresztmetszetű vezetékekkel. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A termék mechanikai élettartama 1.000.000 működési ciklus, elektromos élettartama pedig szintén rendkívül magas, különböző terhelési feltételek mellett is. A besorolása AC-15 és DC-13 kategóriában is kiemelkedő, és megfelel a vonatkozó IEC szabványoknak. A termék rendelkezik pozitív nyitás funkcióval az IEC 60947-5-1 K. függeléke szerint, ami különösen fontos biztonsági alkalmazásoknál.

Schneider Electric Harmony XB5 - XB5AA731327 - komplett műanyag kettősfejű nyomógomb, Ø22, visszatérő, 2NO+1NC, 2 zöld "I"/"II" + 1 piros kiálló STOP gomb műszaki adatok

Általános specifikációk

Termékcsalád: Harmony XB5

Termék típus: Háromfejű nyomógomb

Rövid terméknév: XB5

Előlap anyaga: Sötétszürke műanyag

Rögzítőgyűrű anyaga: Műanyag

Fejforma: Standard

Szerelési átmérő: 22,5 mm

Jelzőegység fej alakja: Négyszögletes

Működtetés típusa: Rugós visszatérésű

Működtető profilja: 2 süllyesztett - 1 középen kiálló STOP nyomógomb

Jelölés: Zöld "I" - zöld "II" - piros "STOP" gomb

Jelölés színe: Fehér jelölés zöld, piros vagy fekete fedélen, fekete jelölés fehér fedélen

Érintkezők és csatlakozás

Érintkező típusa és összetétele: 2 NO + 1 NC

Érintkező működése: Lassú bontás

Érintkező anyaga: Ezüstötvözet (Ag/Ni)

Csatlakozási módok: Csavaros szorítókapcsok, >= 1 x 0,22 mm² vezetékvég nélkül az IEC 60947-1 szerint

Rugós sorkapcsok, <= 2 x 1,5 mm² vezetékvéggel az IEC 60947-1 szerint

Rugós sorkapcsok, >= 1 x 0,22 mm² vezetékvég nélkül az IEC 60947-1 szerint

Mechanikai és villamos jellemzők

Működtetési erő: 3,5 N NC érintkező állapotváltozásakor

3,8 N NO érintkező állapotváltozásakor

Működési út: 1,5 mm (NC érintkező állapotváltozása)

2,6 mm (NO érintkező állapotváltozása)

4,3 mm (teljes út)

Mechanikai élettartam: 1000000 ciklus

Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint

Pozitív nyitás: Az IEC 60947-5-1 K függeléke szerint

Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint

Villamos paraméterek

Hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint

Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint

Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint

1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint

Környezeti jellemzők

Tárolási környezeti hőmérséklet: -40...70 °C

Üzemi környezeti hőmérséklet: -25...70 °C

Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint

IP védettségi fokozat: IP67 az IEC 60529 szerint

IP69 az IEC 60529 szerint

IP69K

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK ütésállóság: IK05 az IEC 50102 szerint

Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint

50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint

Tanúsítványok és megfelelőség

Szabványok: IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1

Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV

Méretek

Szélesség: 30 mm

Magasság: 50 mm

Mélység: 59 mm

Termék adatok

Szélesség méret

52 mm

Hosszúság méret

81,9999999999999 mm

Magasság méret

34 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389119043526

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP67/IP69K

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

62 g/db

Cikkszám

3389119043526
