A Schneider Electric Harmony XB5 termékcsalád XB5AA711237 cikkszámú háromfejű nyomógombja ideális választás ipari vezérlőpanelek és kapcsolótáblák kialakításához. Ez a sokoldalú vezérlőelem egy komplett, azonnal beépíthető megoldás, amely sötétszürke műanyag keretbe foglalt három különböző színű és funkciójú nyomógombot tartalmaz egy egységben.

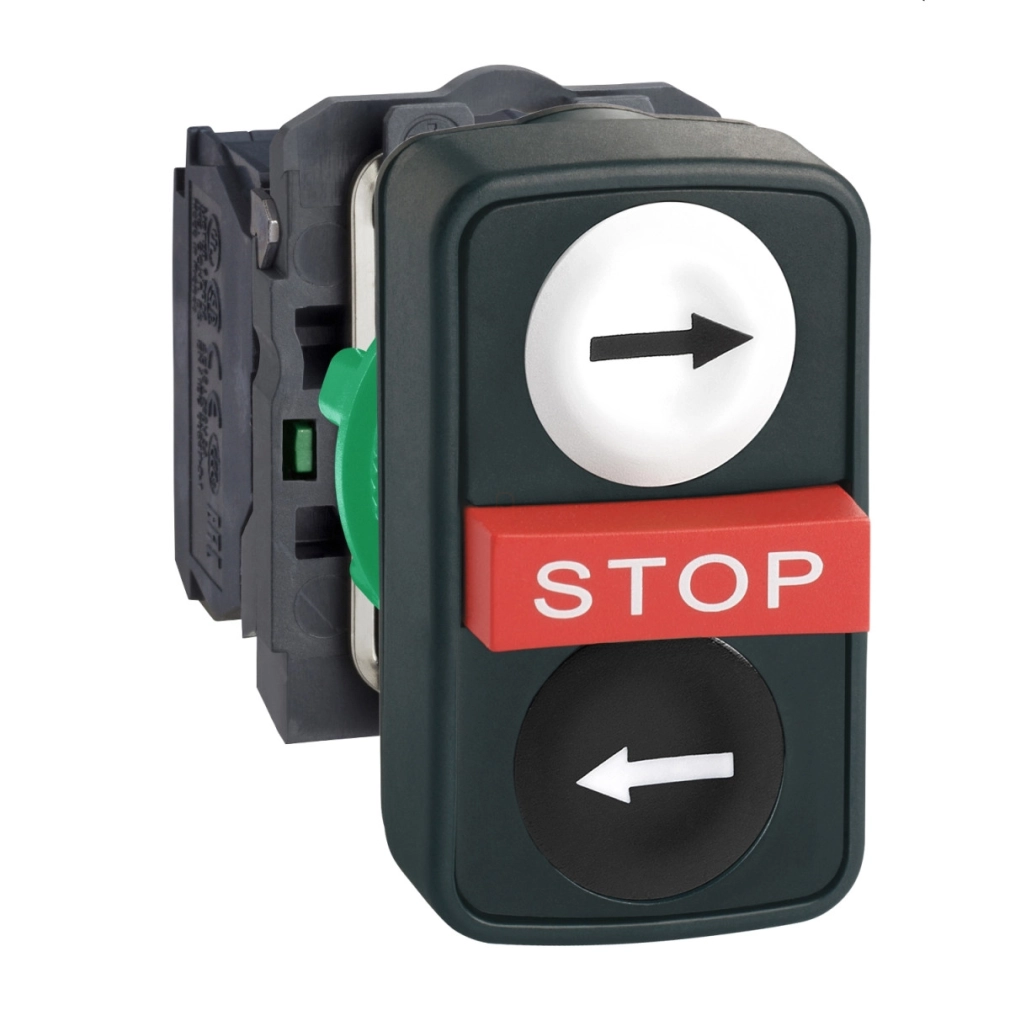

A nyomógomb egyedülálló kialakítása három jól elkülöníthető kezelőfelületet biztosít: fehér színű, süllyesztett kivitelű "jobb nyíl" felirattal (fekete jelöléssel), fekete színű, süllyesztett kivitelű "bal nyíl" felirattal (fehér jelöléssel), valamint középen egy piros színű, kiemelkedő "STOP" nyomógombot (fehér jelöléssel). A háromfejű kialakítás lehetővé teszi különböző funkciók egyértelmű elkülönítését és könnyű kezelését egyetlen kompakt egységben. A nyomógomb téglalap alakú kezelőfeje és a jól látható feliratok biztosítják az egyértelmű vizuális visszajelzést a kezelő számára.
A Harmony XB5AA711237 termék standard 22,5 mm-es rögzítő átmérővel rendelkezik, így kompatibilis a legtöbb ipari vezérlőpanellel. A termék visszatérő rugós működésű, ami azt jelenti, hogy a nyomógomb a megnyomás után automatikusan visszatér alaphelyzetbe. Ez különösen előnyös olyan alkalmazásoknál, ahol pillanatnyi vezérlésre van szükség, például motorok indítása/leállítása, irányváltás vagy vészleállítási funkciók esetén.
A nyomógomb elektromos konfigurációja 2NO+1NC (két záró és egy nyitó érintkező), ami széleskörű alkalmazási lehetőségeket biztosít. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló vezetőképességet és hosszú élettartamot garantál. A kontaktusok slow-break (lassú bontás) működési elvűek, és megfelelnek az IEC 60947-5-1 szabvány K mellékletének pozitív nyitás szempontjából. A működési út 1,5 mm az NC érintkező elektromos állapotváltozásáig, 2,6 mm az NO érintkező elektromos állapotváltozásáig, a teljes működési út pedig 4,3 mm.
A csatlakoztatás többféle módon lehetséges: csavaros szorítókapcsokkal (minimum 1 x 0,22 mm² vezetékhez kábelvég nélkül) vagy rugós kapcsokkal (maximum 2 x 1,5 mm² vezetékhez kábelvéggel vagy minimum 1 x 0,22 mm² vezetékhez kábelvég nélkül), az IEC 60947-1 szabványnak megfelelően. A termék műszaki jellemzői között szerepel még a 10A-es konvencionális szabad levegőn mért termikus áramerősség és a 600V-os névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett). A kapcsolási kapacitás AC-15 üzemmódban 3A 240V-on, 6A 120V-on, illetve 1,2A 600V-on, míg DC-13 üzemmódban 0,1A 600V-on, 0,27A 250V-on és 0,55A 125V-on.
A Schneider Electric XB5AA711237 nyomógomb kiemelkedően robosztus kialakítású, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami azt jelenti, hogy teljes por elleni védelmet biztosít, valamint időszakos vízbe merítésnek és nagynyomású mosásnak is ellenáll (akár 7000000 Pa 55°C-on, 0,1 m távolságból). A termék NEMA 13 és NEMA 4X védelmi osztályba tartozik, mechanikai ütésállósága IK03 szintű. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között alakul.
A termék mechanikai élettartama 1.000.000 ciklus, elektromos élettartama pedig szintén 1.000.000 kapcsolás különböző terhelési feltételek mellett (AC-15, DC-13 üzemmódokban, eltérő feszültség és áram értékekkel). A nyomógomb meghúzási nyomatéka 0,8...1,2 Nm, az IEC 60947-1 szabványnak megfelelően. Az egység méretei: 30 mm szélesség, 50 mm magasság, 59 mm mélység. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1, valamint rendelkezik CSA, LROS (Lloyds Register of Shipping), BV, UL és DNV tanúsítványokkal is.
Schneider Electric Harmony XB5 - XB5AA711237 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Háromfejű nyomógomb
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Kezelőegység alakja: Téglalap alakú
Működtetés típusa: Rugós visszatérésű
Kezelőfelületek: 2 süllyesztett + 1 középső kiemelkedő STOP nyomógomb
Kezelőfelületek leírása: Fehér "jobb nyíl" - fekete "bal nyíl" - piros "STOP"
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozási módok: Csavaros szorítókapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Rugós kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Rugós kapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Teljes szélesség: 30 mm
Teljes magasság: 50 mm
Teljes mélység: 59 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Jelölés színe: Fekete jelölés fehér sapkáknál
Fehér jelölés zöld, piros vagy fekete sapkáknál
Kezelőfelület profilja: Piros kiemelkedő, STOP (fehér)
Fehér süllyesztett, jobb nyíl (fekete)
Fekete süllyesztett, bal nyíl (fehér)
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás)
2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás
3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-1
UL 508
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: CSA
LROS (Lloyds Register of Shipping)
BV
UL listed
DNV
