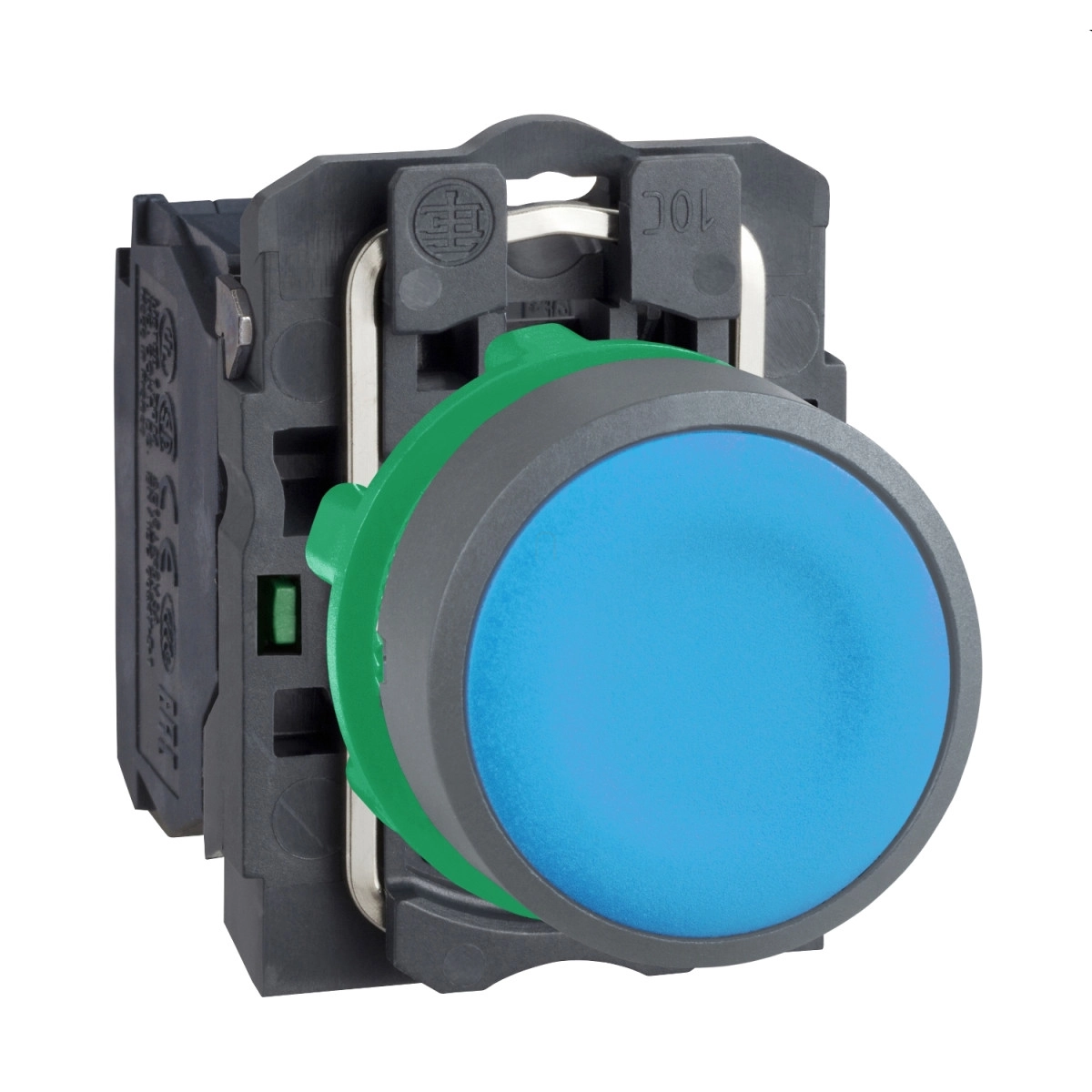

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AA61C0 típusú műanyag nyomógomb egy megbízható és tartós kapcsolóelem, amely kiválóan alkalmazható ipari környezetben. Ez a kék színű, szürke körgyűrűvel ellátott nyomógomb rugós visszatérítésű kialakítással és 1NO érintkezővel rendelkezik, így ideális vezérlőpanelekbe, kapcsolószekrényekbe való beépítésre.
A Harmony XB5 termékcsalád ezen tagja 22,5 mm-es szabványos szerelőnyílásba illeszthető, ami megkönnyíti a telepítést a legtöbb ipari alkalmazásnál. A nyomógomb feje kör alakú, kék színű és jelöletlen felületű, így szükség szerint egyedi feliratozás vagy jelölés helyezhető el rajta. A szürke műanyag előlap kellemes kontrasztot biztosít, amely megkönnyíti a kezelést és a vizuális azonosítást. A kompakt méreteknek köszönhetően - 42 mm magasság, 30 mm szélesség és 52 mm mélység - könnyen beépíthető szűk helyekre is, miközben 1NO (13-14) érintkezője megbízható elektromos kapcsolást biztosít.
A műszaki paraméterek tekintetében az XB5AA61C0 kiemelkedő jellemzőkkel rendelkezik. A nyomógomb működési útja 4,3 mm teljes elmozdulást biztosít, amelyből 2,6 mm-nél történik meg az elektromos állapotváltás. A működtetéshez szükséges erő 3,8 N. Az érintkezők kiváló minőségű ezüst ötvözetből (Ag/Ni) készültek, amely tartós használatot tesz lehetővé. A termék mechanikai élettartama rendkívül hosszú, akár 10 millió kapcsolási ciklust is kibír, míg elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett. A csatlakozás csavaros sorkapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül. A megfelelő rögzítéshez 0,8-1,2 Nm nyomatékkal kell meghúzni a csavarokat.
A Schneider Electric XB5AA61C0 nyomógomb kiemelkedő védelmi jellemzőkkel is rendelkezik. Az IP66/IP67 védettségi szint kiváló por- és vízállóságot biztosít, így nedves vagy poros környezetben is használható. A termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságról. Az IK03 besorolás megfelelő ütésállóságot jelent. A nyomógomb villamos jellemzői szintén figyelemre méltóak: 600 V szigetelési feszültség (3-as szennyezettségi fok mellett), 6 kV lökőfeszültség-állóság, valamint különböző terhelési kategóriákban is megbízhatóan működik, például 3 A 240 V AC-15 esetén, vagy 6 A 120 V AC-15 esetén. A szabványos biztosítékkal (10 A gG típus) való védelem tovább növeli a biztonságot.
A Schneider Electric XB5AA61C0 nyomógomb számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és JIS szabványoknak. Rendelkezik DNV, CSA, UL, LROS (Lloyds register of shipping) és BV tanúsítványokkal is, ami jelzi a termék magas minőségét és megbízhatóságát. A szélsőséges környezeti feltételekkel szembeni ellenállóképessége is kiemelkedő: -40...+70 °C közötti tárolási és üzemeltetési hőmérséklet-tartományban használható, valamint ellenáll a rezgéseknek (5 gn, f= 2...500 Hz) és ütéseknek (akár 50 gn, 11 ms időtartamig) is.
Schneider Electric Harmony XB5 - XB5AA61C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Előlap anyaga: Műanyag, szürke bevonattal
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Kék, süllyesztett, jelöletlen
Elektromos jellemzők
Érintkezők típusa és összetétele: 1NO
Érintkező működése: Lassú bontás
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Sorkapcsok jelölése ISO szerint: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram:
- 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Működési út: 2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10.000.000 ciklus
Meghúzási nyomaték: 0,8-1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja:
- Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
- Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
- Hornyos, kompatibilis 4 mm-es lapos csavarhúzóval
- Hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Elektromos élettartam: 1.000.000 ciklus különböző terhelési feltételek mellett
Elektromos megbízhatóság: Λ < 10^(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságról
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltengely szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
