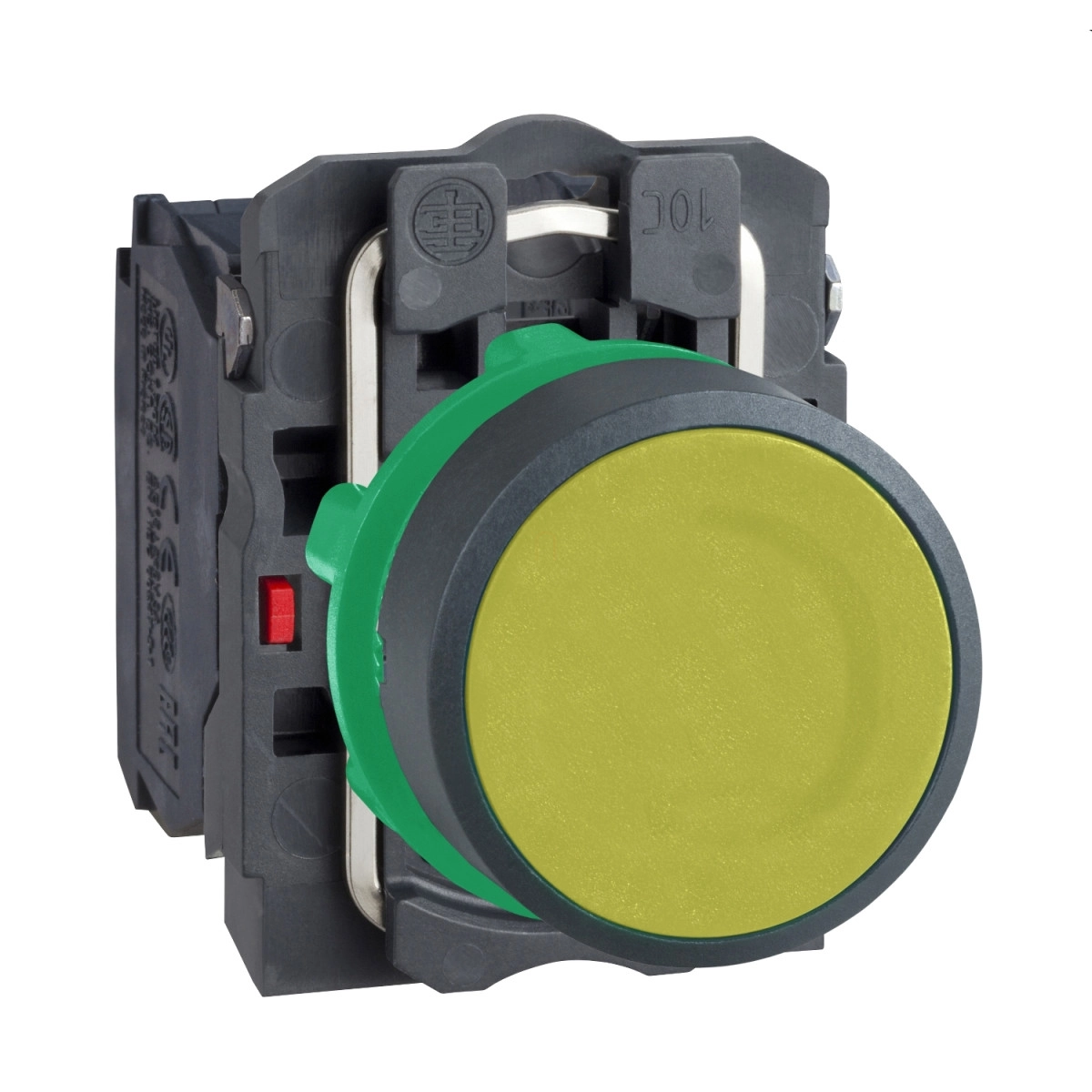

A Schneider Electric Harmony XB5 termékcsalád XB5AA55 típusú nyomógombja egy kiváló minőségű, ipari alkalmazásokra tervezett komplett kapcsolóelem. Ez a sárga színű, jelölés nélküli nyomógomb a megbízhatóság és tartósság tökéletes példája az ipari vezérlőrendszerekben.
A termék 22,5 mm-es szabványos szerelőnyílásba illeszkedik, ami univerzális kompatibilitást biztosít a legtöbb vezérlőpanellel. A műanyag kivitelű, sötétszürke házban elhelyezett sárga nyomófelülettel rendelkező kapcsoló egyértelmű vizuális visszajelzést nyújt a kezelő számára. A rugós visszatérítésű mechanizmus biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után. Az érintkezőkonfiguráció 1NO+1NC (1 záró + 1 nyitó kontaktus), ami sokoldalú kapcsolási lehetőséget kínál különböző vezérlési feladatokhoz. A lassú bontású érintkezők megbízható működést garantálnak.
Az XB5AA55 nyomógomb rendkívüli műszaki paraméterekkel büszkélkedhet. A termék mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, míg elektromos élettartama 1 millió kapcsolás különböző terhelési feltételek mellett (AC-15, DC-13 kategóriákban). A nyomógomb IP66, IP67, IP69 és IP69K védettséggel rendelkezik, ami kivételesen magas por- és vízállóságot jelent - akár nagynyomású mosással szemben is ellenáll, hiszen 7000000 Pa nyomást is kibír 55°C hőmérsékleten 0,1 m távolságból. A kapcsoló számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 előírásainak. A termék -40...+70°C közötti széles működési és tárolási hőmérséklet-tartománnyal rendelkezik, ami szélsőséges környezetben is megbízható működést tesz lehetővé.
A csavaros csatlakozókkal ellátott nyomógomb sokféle kábelmérethez illeszthető: ≤ 2 x 1,5 mm² kábelszorítóval ellátott vezetékekhez, illetve 1 x 0,22...2 x 2,5 mm² szorítóvég nélküli vezetékekhez. A csavarfej kialakítása többféle csavarhúzóval is kompatibilis: kereszthornyú (Philips No 1, pozidriv No 1), valamint lapos (Ø 4 mm, Ø 5,5 mm). Az érintkezők ezüstötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és tartósságot biztosít. A nyomógomb konvencionális szabad léghűtésű termikus árama 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett), lökőfeszültség-állósága pedig 6 kV. A kapcsoló NEMA 13 és NEMA 4X védettségi fokozatoknak is megfelel, valamint IK03 besorolású mechanikai ütésállósággal rendelkezik.
Schneider Electric Harmony XB5 - XB5AA55 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5
Előlap anyaga: Műanyag, sötétszürke
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtetés típusa: rugós visszatérésű
Működtető profil: Sárga süllyesztett, jelöletlen
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás, 3,8 N NO elektromos állapotváltás
Csatlakozások
Csatlakozók - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval, kompatibilis pozidriv 1-es csavarhúzóval, hornyos, kompatibilis 4 mm-es lapos csavarhúzóval, hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad léghűtésű termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 10.000.000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: IEC 60947-5-1 K függelék szerinti megfelelés
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listázott, LROS (Lloyds hajózási nyilvántartás), BV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
