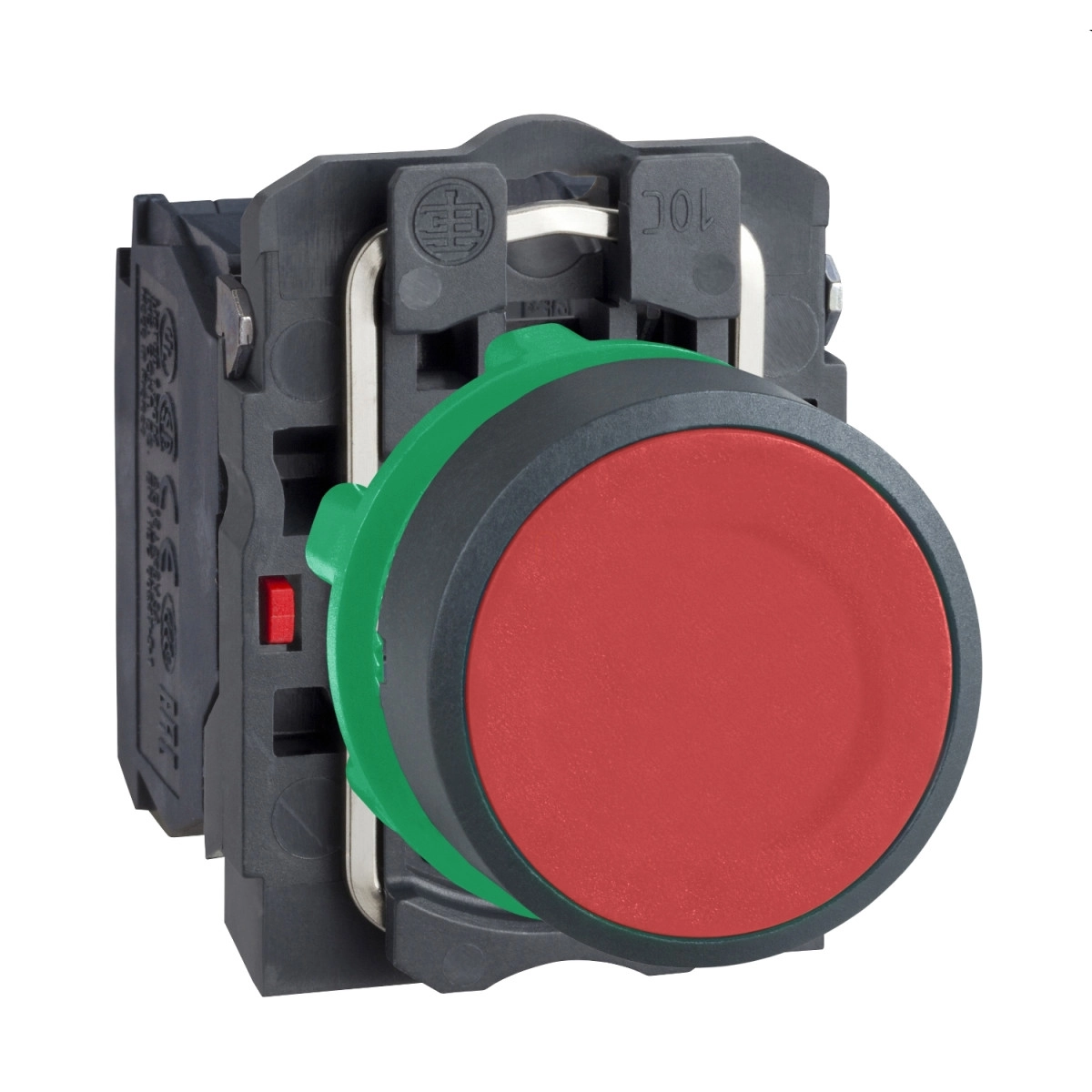

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5AA45 cikkszámú nyomógomb egy sokoldalúan felhasználható ipari vezérlőelem, amely tökéletes választás különböző ipari környezetben történő alkalmazásokhoz. Ez a piros színű, műanyag anyagú, jelöletlen, kerek fejű nyomógomb komplett egységként érkezik, így azonnal beépíthető a megfelelő vezérlőpanelre vagy gépre.
A termék műszaki kialakítása kimagasló minőséget képvisel. A sötétszürke műanyag házas kivitel nem csak esztétikus megjelenést biztosít, hanem megfelelő mechanikai védelmet is nyújt. A nyomógomb fejrésze piros színű, sima felületű (flush) kialakítású, jelölés nélküli, ami lehetőséget ad arra, hogy tetszőleges funkcióhoz rendeld hozzá. A termék rugós visszatérítésű működtetéssel rendelkezik, ami azt jelenti, hogy a gomb elengedése után automatikusan visszaáll alaphelyzetbe. A kapcsolóelem 1 NO + 1 NC érintkezőpárt tartalmaz, vagyis egy záró és egy nyitó kontaktust, amelyek slow-break (lassú bontású) üzemmódban működnek.
A Schneider Electric XB5AA45 nyomógombhoz tartozó csatlakozások csavaros kapcsokkal vannak kialakítva, ami kétféle bekötési módot tesz lehetővé: egyrészt legfeljebb 2×1,5 mm² keresztmetszetű vezeték esetén érvéghüvellyel, vagy 1×0,22...2×2,5 mm² keresztmetszetű vezeték esetén érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. Az érintkezők ezüst-nikkel (Ag/Ni) ötvözetből készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A termék ISO n°1 szabvány szerinti kivezetési jelölésekkel rendelkezik: a nyitó érintkező 21-22, míg a záró érintkező 13-14 jelöléssel.
A nyomógomb műszaki paraméterei kiemelkedőek: 10 millió működtetési ciklust bír ki mechanikai szempontból, ami rendkívül hosszú élettartamot jelent. Elektromos szempontból is figyelemre méltó, hiszen különböző terhelések kapcsolására alkalmas: AC-15 kategóriában 3A/240V, 6A/120V vagy 1,2A/600V terhelést képes kapcsolni, míg DC-13 kategóriában 0,1A/600V, 0,27A/250V vagy 0,55A/125V értékekkel rendelkezik. A termék névleges szigetelési feszültsége 600V (3-as szennyezettségi fokozat mellett), lökőfeszültség-állósága pedig 6kV az IEC 60947-1 szabvány szerint. Elektromos élettartama 1 millió kapcsolási ciklus AC-15 kategóriában, különböző terhelések mellett, <3600 ciklus/óra működtetési gyakoriság esetén.
Schneider Electric Harmony XB5 - XB5AA45 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, piros műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5
Előlap anyaga: Műanyag, sötétszürke
Fejrész típusa: Standard
Rögzítőgallér anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, sima, jelöletlen
Elektromos paraméterek
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Csatlakozások: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kapocskiosztás ISO n°1: (21-22)NC, (13-14)NO
Konvencionális szabad levegős termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
3 A 240 V, AC-15, A600 kategória az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 kategória az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 kategória az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 kategória az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 kategória az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 kategória az IEC 60947-5-1 szerint
Mechanikai paraméterek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Csavarfej alakja: Kereszt (Philips 1-es és pozidriv 1-es)
Egyenes (4 mm és 5,5 mm átmérőjű csavarhúzóhoz)
Működési út: 1,5 mm (NC állapotváltás)
2,6 mm (NO állapotváltás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC állapotváltás
3,8 N NO állapotváltás
Mechanikai élettartam: 10 000 000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Elektromos élettartam
1 000 000 ciklus AC-15, 2 A, 230 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1 000 000 ciklus AC-15, 3 A, 120 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1 000 000 ciklus AC-15, 4 A, 24 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1 000 000 ciklus DC-13, 0,2 A, 110 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
1 000 000 ciklus DC-13, 0,5 A, 24 V, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Környezeti jellemzők
Magasnyomású mosással szembeni ellenállás: 7 000 000 Pa 55 °C-on, távolság: 0,1 m
Védettségi fokozat (IP): IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Terméktanúsítványok: DNV, CSA, UL, LROS (Lloyds Register of Shipping), BV
Szabványok: IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-1
