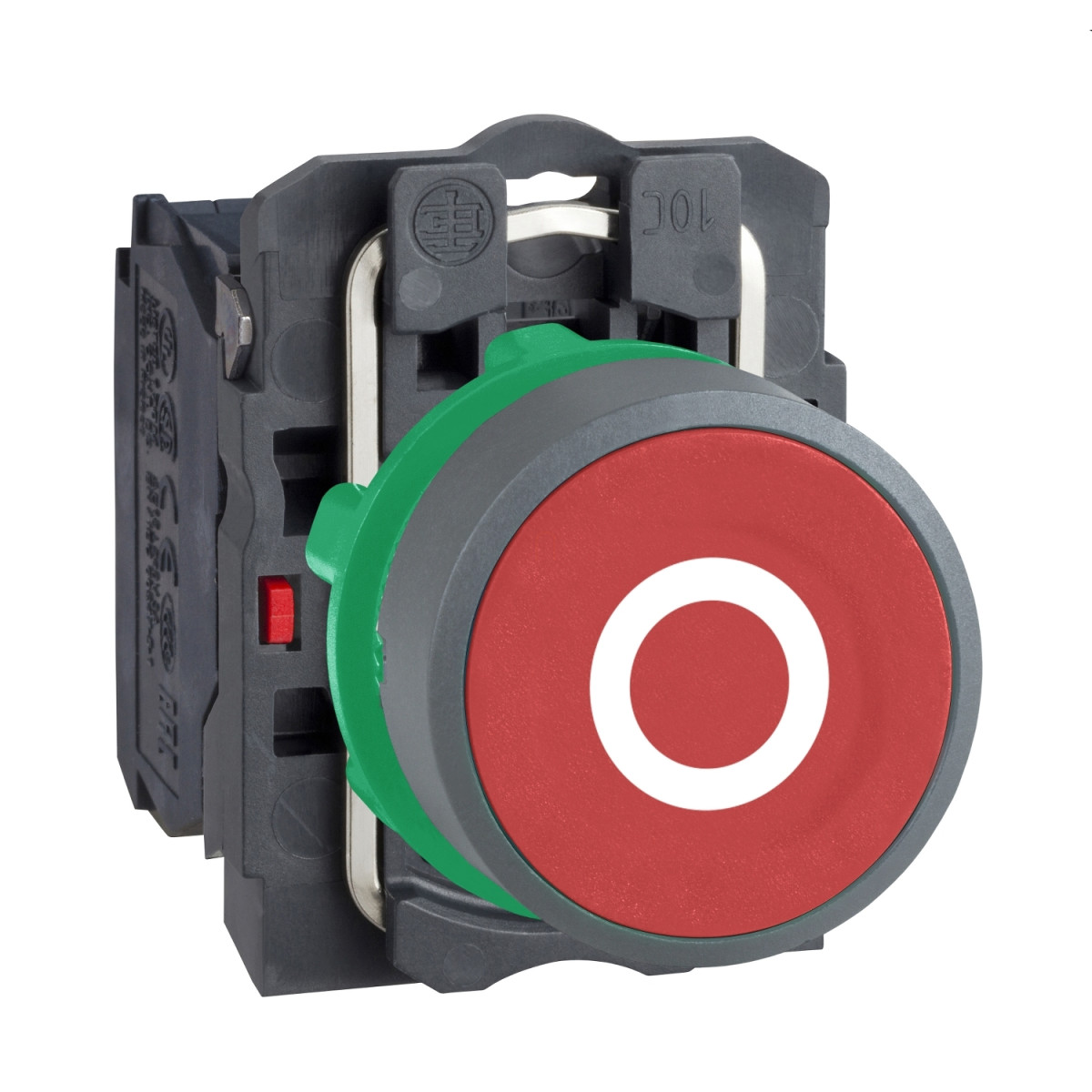

A Schneider Electric Harmony XB5 termékvonalhoz tartozó XB5AA4322C0 egy professzionális ipari nyomógomb, amely megbízható működést és kiváló tartósságot biztosít ipari környezetben. Ez a piros, O jellel ellátott nyomógomb 22 mm-es szabványos szerelőnyílásba illeszkedik, és szürke műanyag körgyűrűvel rendelkezik, ami nemcsak a praktikusságot, hanem az esztétikus megjelenést is szolgálja.
Az XB5AA4322C0 nyomógomb rugós visszatérő működésű, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe. A termék 1NC (egy záró) érintkezőt tartalmaz, amely a működtetéskor lassan bont (slow-break) típusú. A csatlakozás csavaros sorkapcsokkal történik, amelyek akár 2 x 1,5 mm² vezetéket is befogadnak kábelvéggel (IEC 60947-1 szerint), illetve 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül. Ez a sokoldalú csatlakozási lehetőség megkönnyíti a telepítést különböző alkalmazási területeken.
A nyomógomb kiemelkedő műszaki jellemzőkkel rendelkezik. Méreteit tekintve 42 mm magas, 30 mm széles és 52 mm mély. A működtetési út 4,3 mm teljes mértékben, ebből 1,5 mm az NC érintkező elektromos állapotváltozásáig. A működtetéshez szükséges erő 3,5 N az NC érintkező állapotváltozásához. Az eszköz mechanikai élettartama rendkívül hosszú, 10 millió kapcsolási ciklus, ami bizonyítja a Schneider Electric XB5AA4322C0 tartósságát és megbízhatóságát hosszú távú ipari használat során is. A meghúzási nyomaték 0,8-1,2 Nm között van az IEC 60947-1 szabvány szerint. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet biztosít.
A termék kiemelkedő villamos jellemzőkkel is rendelkezik. A konvencionális szabad levegőn mért termikus áram 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, a névleges lökőfeszültség-állóság pedig 6 kV ugyanezen szabvány alapján. A névleges üzemi áram különböző felhasználási kategóriákban változik: 3 A 240 V-nál AC-15, A600; 6 A 120 V-nál AC-15, A600; 0,1 A 600 V-nál DC-13, Q600; 0,27 A 250 V-nál DC-13, Q600; 0,55 A 125 V-nál DC-13, Q600; valamint 1,2 A 600 V-nál AC-15, A600, mind az IEC 60947-5-1 szabványnak megfelelően. A termék elektromos élettartama 1 millió kapcsolási ciklus AC-15 kategóriában különböző terheléseknél, <3600 ciklus/óra működési sebességgel és 0,5 terhelési tényezővel, az IEC 60947-5-1: C függelék szerint.
Az XB5AA4322C0 kiváló környezeti ellenállással is rendelkezik. Az IP védettségi besorolása IP66 és IP67 az IEC 60529 szerint, a NEMA védettségi besorolás pedig NEMA 13 és NEMA 4X. A termék 7 000 000 Pa nagynyomású mosással szembeni ellenállóképességgel rendelkezik 55 °C-on, 0,1 m távolságból. Az IK ütésállósági besorolás IK03 az IEC 50102 szerint. A működési és tárolási hőmérséklet-tartomány -40°C és +70°C között van. A termék ellenáll a vibrációknak is: 5 gn (f= 2...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint. A lökésállóság 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, valamint 25 gn (időtartam = 6 ms) 1000 lökés minden tengelyen, mindegyik az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - XB5AA4322C0 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Eszköz rövid neve: XB5
Keret anyaga: Szürke színre galvanizált műanyag
Fej típusa: Standard
Rögzítő gyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Piros sík, O (fehér)
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassan bontó
Csatlakozások
Csatlakozók: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros sorkapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapocstáblázat ISO n°1: (21-22)NC
Műszaki adatok
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Működtetési út: 1,5 mm (NC elektromos állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja
Kereszt, kompatibilis Philips 1-es csavarhúzóval
Kereszt, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyolt, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzár-védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőn mért termikus áram: 10 A IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
[Ie] névleges üzemi áram:
3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Elektromos élettartam:
1000000 ciklus AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 3 A 120 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1: C függelék szerint
1000000 ciklus AC-15, 4 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,2 A 110 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1: C függelék szerint
1000000 ciklus DC-13, 0,5 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1: C függelék szerint
Elektromos megbízhatóság:
Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség-kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Terméktanúsítványok:
DNV
CSA
UL listed
LROS (Lloyds register of shipping)
BV
Rezgés- és lökésállóság
Rezgésállóság:
5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
Lökésállóság:
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 lökés minden tengelyen IEC 60068-2-27 szerint
