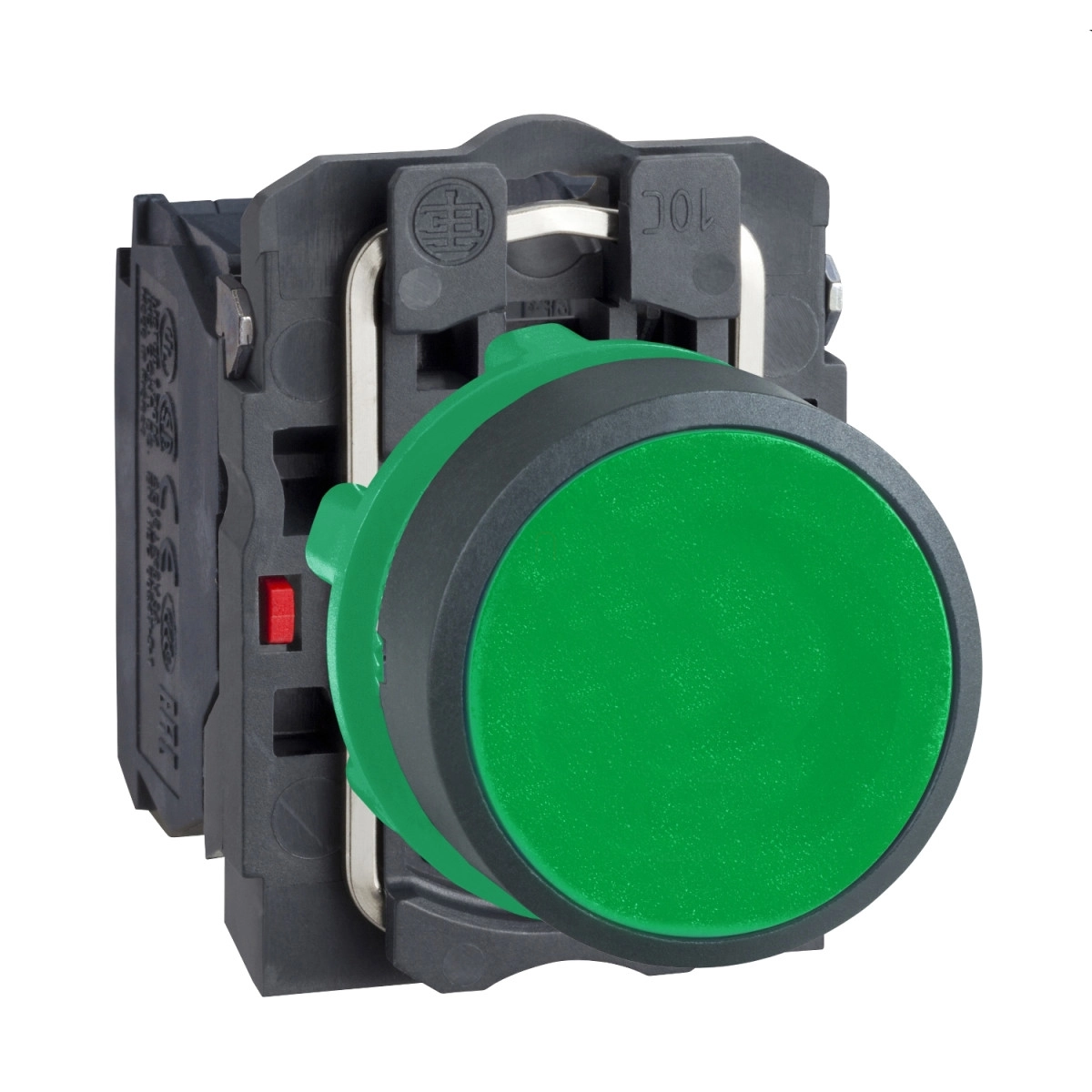

A Schneider Electric Harmony XB5 termékcsalád XB5AA35 típusú műanyag nyomógombja egy professzionális minőségű, ipari környezetbe tervezett kapcsolóeszköz, amely megbízható és hosszú élettartamú megoldást kínál a vezérlőáramkörökhöz. Ez a zöld színű, süllyesztett, jelölés nélküli nyomógomb tökéletes választás olyan alkalmazásokhoz, ahol egyértelmű vizuális azonosítás szükséges, különösen ipari gépek, vezérlőpanelek és automatizált rendszerek esetén.
A termék műszaki kialakítása figyelemre méltó. A 22,5 mm-es szabványos szerelési átmérővel rendelkező nyomógomb könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A sötétszürke műanyag előlap és a zöld, süllyesztett működtetőfej kombinációja nem csak esztétikus, de praktikus is. A visszatérő rugós működési mód biztosítja, hogy a gomb a megnyomás után automatikusan visszaálljon alaphelyzetbe. A nyomógomb 1 NO (záró) és 1 NC (nyitó) érintkezőkonfigurációval rendelkezik, melyek lassú bontás elvén működnek, így megbízható kapcsolást biztosítanak különböző terhelések esetén.
Műszaki adatait tekintve a Harmony XB5AA35 lenyűgöző paraméterekkel büszkélkedhet. A termék méretei kompaktak: 42 mm magasság, 30 mm szélesség és 52 mm mélység. A csavarszorítós csatlakozók rugalmasan alkalmazhatók, két különböző vezetékbekötési lehetőséggel: kábelvégekkel max. 2 x 1,5 mm², illetve kábelvég nélkül 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékekkel, az IEC 60947-1 szabványnak megfelelően. Az érintkezők magas minőségű ezüst-nikkel ötvözetből (Ag/Ni) készülnek, ami biztosítja a tartós és megbízható elektromos kapcsolatot. A nyomógomb IEC 60947-5-1 szabvány K melléklete szerinti pozitív nyitással rendelkezik, ami különösen fontos biztonsági alkalmazásoknál. A működési út 1,5 mm az NC érintkező elektromos állapotváltásához, 2,6 mm az NO érintkező elektromos állapotváltásához, és a teljes elmozdulás 4,3 mm. A működtetéshez szükséges erő 3,5 N az NC érintkező állapotváltásához és 3,8 N az NO érintkező állapotváltásához.
A Schneider Electric XB5AA35 nyomógomb kiemelkedő tartóssági jellemzőkkel rendelkezik. A mechanikai élettartama lenyűgöző 10 millió kapcsolási ciklus, míg az elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C mellékletének megfelelően. A termék ellenáll az extrém környezeti hatásoknak is, a védettségi szintje IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy teljesen por- és vízbiztos, sőt, még nagynyomású mosással szemben is ellenálló (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A termék megfelel a NEMA 13 és NEMA 4X besorolásnak is. Az eszköz -40...+70 °C közötti környezeti hőmérsékleten működtethető és tárolható, ami kivételesen széles üzemi tartományt biztosít. A nyomógomb 10 A-es konvencionális szabad levegőáramú termikus árammal rendelkezik, 600 V-os szigetelési feszültséggel és 6 kV-os impulzusfeszültség-állósággal. A termék ellenáll a vibrációnak (5 gn 2-500 Hz frekvenciatartományban) és a mechanikai ütéseknek (30 gn 18 ms-ig és 50 gn 11 ms-ig tartó félszinuszos gyorsulás esetén). A Schneider Electric XB5AA35 nyomógomb számos nemzetközi szabványnak megfelel, többek között IEC, CSA, UL, valamint különböző hajózási tanúsításokkal is rendelkezik, mint például DNV, LROS és BV.
Harmony XB5 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid név: XB5
Előlap anyaga: Műanyag, sötétszürke
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Visszatérő rugós
Működtető profilja: Zöld, süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozók - sorkapcsok: Csavarszorítós sorkapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavarszorítós sorkapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Sorkapocs leírás ISO n°1: (13-14)NO, (21-22)NC
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K melléklet szerint
Működési út: 1,5 mm (NC elektromos állapotváltás), 2,6 mm (NO elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltás, 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos Philips 1-es méretű csavarhúzóval kompatibilis, kereszthornyos pozidriv 1-es méretű csavarhúzóval kompatibilis, hornyos Ø 4 mm csavarhúzóval kompatibilis, hornyos Ø 5,5 mm csavarhúzóval kompatibilis
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramú termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzusfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett az IEC 60947-5-1: C melléklet szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint, Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 14. sz., IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS (Lloyds Register of Shipping), BV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
