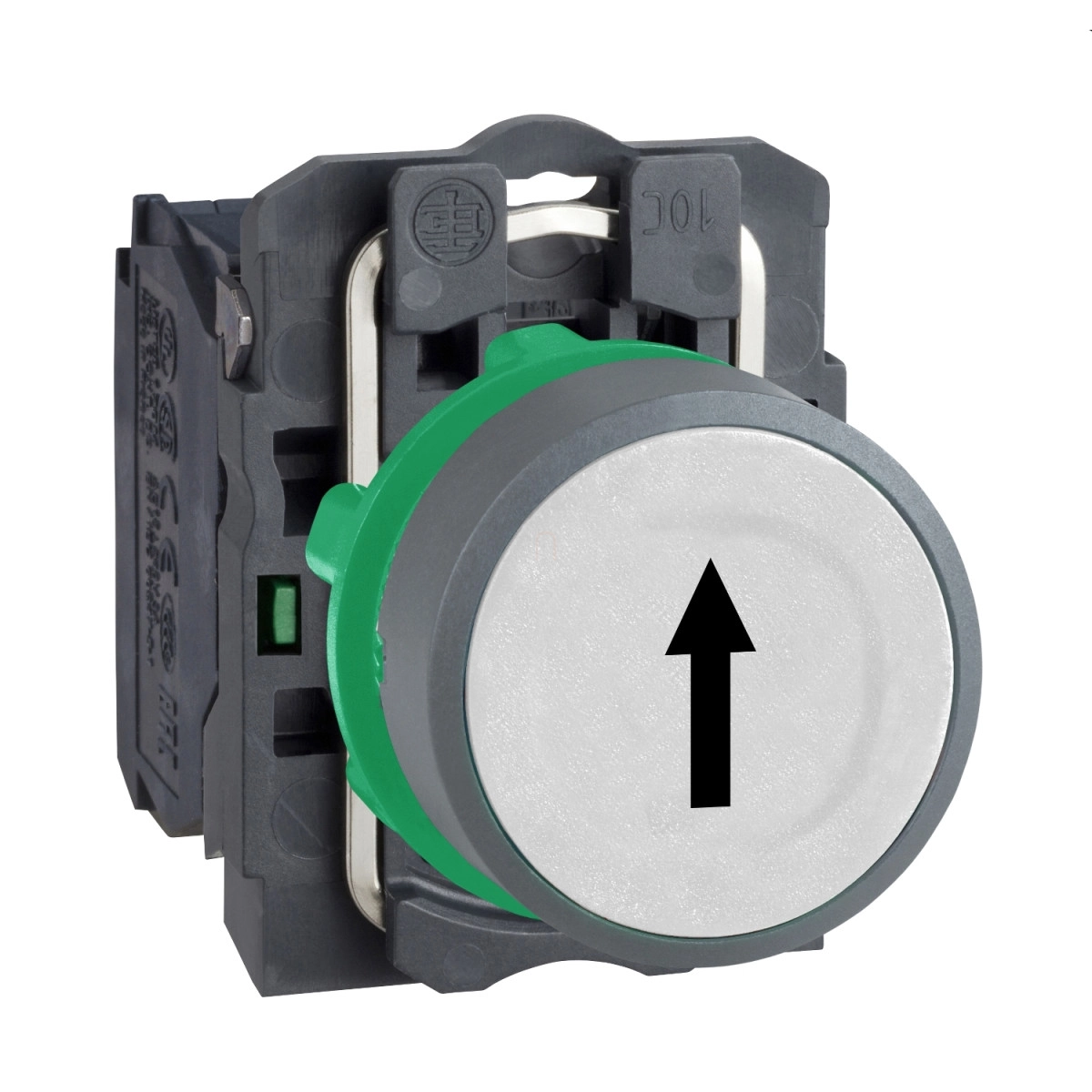

A Schneider Electric Harmony XB5 termékcsalád XB5AA3341C0 cikkszámú nyomógombja egy komplett, műanyag kivitelű vezérlőelem, amely ipari környezetben történő alkalmazásra tervezett. Ez a fehér színű, rugós visszatérésű nyomógomb fekete felfelé mutató nyíllal van jelölve, és szürke színű műanyag előlappal rendelkezik, ami elegáns megjelenést biztosít.
A termék kiváló műszaki paraméterekkel rendelkezik, ami hosszú élettartamot és megbízható működést garantál. A 22,5 mm átmérőjű szerelőnyíláson keresztül egyszerűen telepíthető panelekre vagy vezérlőszekrényekre. A nyomógomb egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely lassú bontású, így alkalmas különböző vezérlési feladatokra. Az XB5AA3341C0 nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül.
A termék műszaki adatait tekintve 42 mm magas, 30 mm széles és 52 mm mély, így kompakt méretei ellenére robosztus kialakítású. Működési jellemzői kimagaslóak: 3,8 N erő szükséges az elektromos állapot megváltoztatásához, míg a teljes út során 4,3 mm-t tesz meg a nyomógomb, amiből 2,6 mm az elektromos állapot megváltoztatásához szükséges. Lenyűgöző a mechanikai élettartama, amely 10 millió kapcsolási ciklust jelent, bizonyítva a Schneider Electric XB5AA3341C0 nyomógomb tartósságát ipari környezetben is. A meghúzási nyomaték 0,8-1,2 Nm között ajánlott az IEC 60947-1 szabvány szerint.
A nyomógomb rendkívüli ellenállóképességgel rendelkezik a környezeti hatásokkal szemben. Képes ellenállni akár 7.000.000 Pa nyomású magasnyomású mosásnak 55 °C-on, 0,1 m távolságból. Az IP66 és IP67 védettségi besorolása szerint por és víz ellen teljesen védett, továbbá megfelel a NEMA 13 és NEMA 4X követelményeinek is. Üzemi hőmérséklet-tartománya széles skálán mozog: -40°C és +70°C között használható, ami szélsőséges körülmények között is megbízható működést biztosít.
A Schneider Electric XB5AA3341C0 nyomógomb villamos jellemzői is kimagaslóak. A hagyományos szabad levegőn mért termikus áram (Ith) 10 A, névleges szigetelési feszültség (Ui) 600 V, névleges lökőfeszültség-állóság (Uimp) 6 kV. Érintkezői ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet biztosít. A termék különböző üzemi áramokkal használható: AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on, míg DC-13 kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on, 0,55 A 125 V-on. Az elektromos élettartam akár 1.000.000 kapcsolási ciklus is lehet különböző terhelések mellett. Ez a sokoldalúság különösen értékessé teszi a Schneider Electric XB5AA3341C0 nyomógombot az ipari automatizálás területén.
Schneider Electric Harmony XB5 - XB5AA3341C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid név: XB5
Előlap anyaga: Szürke színű műanyag
Fej típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Egységes eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, fekete felfelé nyíllal
Érintkezők típusa és összetétele: 1 NO
Érintkezők működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapcsok leírása ISO n°1: (13-14)NO
Műszaki adatok
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapot változáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyolt, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú patron biztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS, BV
Vibráció és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
