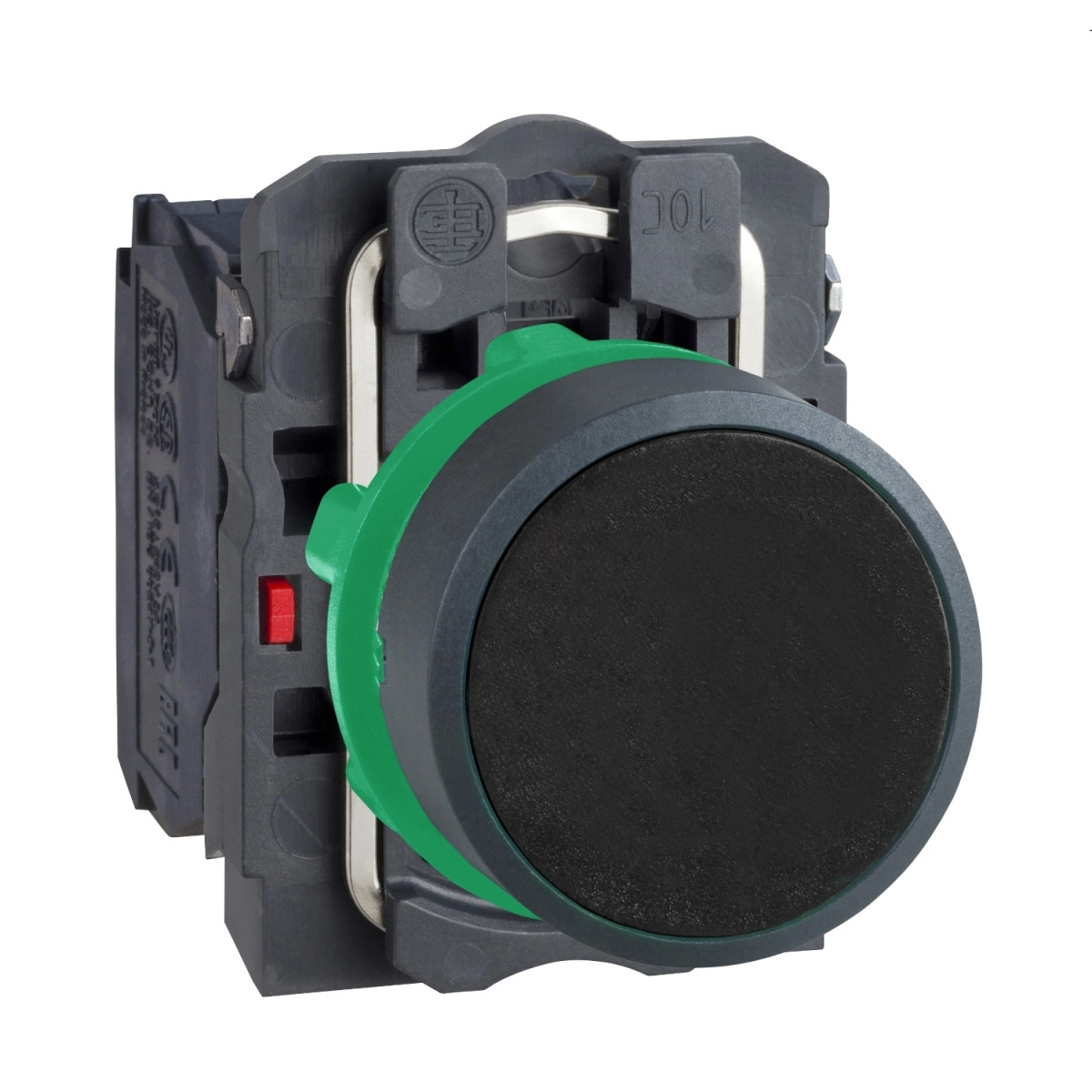

A Schneider Electric Harmony XB5 sorozatába tartozó XB5AA25 nyomógomb egy sokoldalúan alkalmazható ipari kapcsolóelem, amely rugós visszatérítéssel rendelkezik, így alapesetben nem reteszelt működést biztosít. Ez a fekete színű, jelöletlen, süllyesztett működtetőfejjel ellátott komplett műanyag nyomógomb ideális választás vezérlőpanelekbe, gépekbe történő beépítésre, ahol megbízható és hosszú élettartamú kapcsolóelemekre van szükség.
A termék 22,5 mm átmérőjű szerelőnyílásba illeszthető, ami az iparban elterjedt szabványos méret, így könnyen integrálható a legtöbb vezérlőszekrénybe és kezelőpultba. Az XB5AA25 nyomógomb standard, kör alakú kezelőfejjel rendelkezik, amely sötétszürke műanyag keretbe van foglalva. A termék 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, amelyek a szabványos terminológia szerint (13-14) a záró és (21-22) a nyitó érintkezőket jelölik. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít.
A nyomógomb műszaki paraméterei kiemelkedőek: 10 millió mechanikai kapcsolási ciklust bír el, ami rendkívüli tartósságot jelent még intenzív használat mellett is. Az elektromos terhelhetőség AC-15 üzemmódban 3A 240V feszültség mellett, illetve 6A 120V feszültségen, míg DC-13 üzemmódban különböző feszültségszinteken 0,1A-től 0,55A-ig terjed. A termék rendelkezik pozitív nyitással (IEC 60947-5-1 K függelék szerint), ami biztonsági alkalmazásokban lehet különösen fontos. A működtető erő az NC érintkező állapotváltozásához 3,5 N, az NO érintkező állapotváltozásához 3,8 N, a teljes működési út pedig 4,3 mm.
Az XB5AA25 kiemelkedő védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K védettségű, ami azt jelenti, hogy teljesen por- és vízsugár ellen védett, valamint nagynyomású, magas hőmérsékletű vízsugárnak is ellenáll (7000000 Pa nyomás 55°C-on, 0,1 m távolságból). NEMA 13 és NEMA 4X védettségi fokozatoknak is megfelel, továbbá IK03 fokozatú ütésállósággal rendelkezik. A termék szélsőséges hőmérsékleti tartományban (-40°C és +70°C között) is megbízhatóan működik, így a legzordabb ipari környezetben is alkalmazható. A nyomógomb rendelkezik számos nemzetközi tanúsítvánnyal, mint DNV, CSA, UL, LROS, BV, illetve megfelel az UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak.
Schneider Electric Harmony XB5 - XB5AA25 - komplett műanyag nyomógomb, Ø22, visszatérő, 1NO+1NC, fekete műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid név: XB5
Keretanyag: Műanyag, sötétszürke
Fejforma: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelőátmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Működési jellemzők
Működtető egység fej alakja: Kerek
Működtetés típusa: Rugós visszatérítés
Működtető profilja: Fekete, süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozás: Csavaros kapcsok, max. 2 x 1,5 mm² kábelvéggel (IEC 60947-1 szerint)
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül (IEC 60947-1 szerint)
Mechanikai jellemzők
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapocskiosztás ISO n°1: (13-14)NO, (21-22)NC
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Érintkezők használata: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapotváltás)
2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltáskor
3,8 N NO elektromos állapotváltáskor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m (IEC 60947-1 szerint)
Csavarfej alakja
Kereszthornyos (kompatibilis Philips 1-es csavarhúzóval)
Kereszthornyos (kompatibilis Pozidriv 1-es csavarhúzóval)
Hornyos (kompatibilis 4 mm-es lapos csavarhúzóval)
Hornyos (kompatibilis 5,5 mm-es lapos csavarhúzóval)
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték (IEC 60947-5-1 szerint)
Hagyományos szabad levegőn termikus áram: 10 A (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok, IEC 60947-1 szerint)
Névleges lökőfeszültség-állóság: 6 kV (IEC 60947-1 szerint)
Névleges üzemi áram:
3 A 240 V-nál, AC-15, A600 (IEC 60947-5-1 szerint)
6 A 120 V-nál, AC-15, A600 (IEC 60947-5-1 szerint)
0,1 A 600 V-nál, DC-13, Q600 (IEC 60947-5-1 szerint)
0,27 A 250 V-nál, DC-13, Q600 (IEC 60947-5-1 szerint)
0,55 A 125 V-nál, DC-13, Q600 (IEC 60947-5-1 szerint)
1,2 A 600 V-nál, AC-15, A600 (IEC 60947-5-1 szerint)
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
IP védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, CSA, UL listed, LROS, BV
Rezgésállóság: 5 gn (f=2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás, IEC 60068-2-27 szerint
