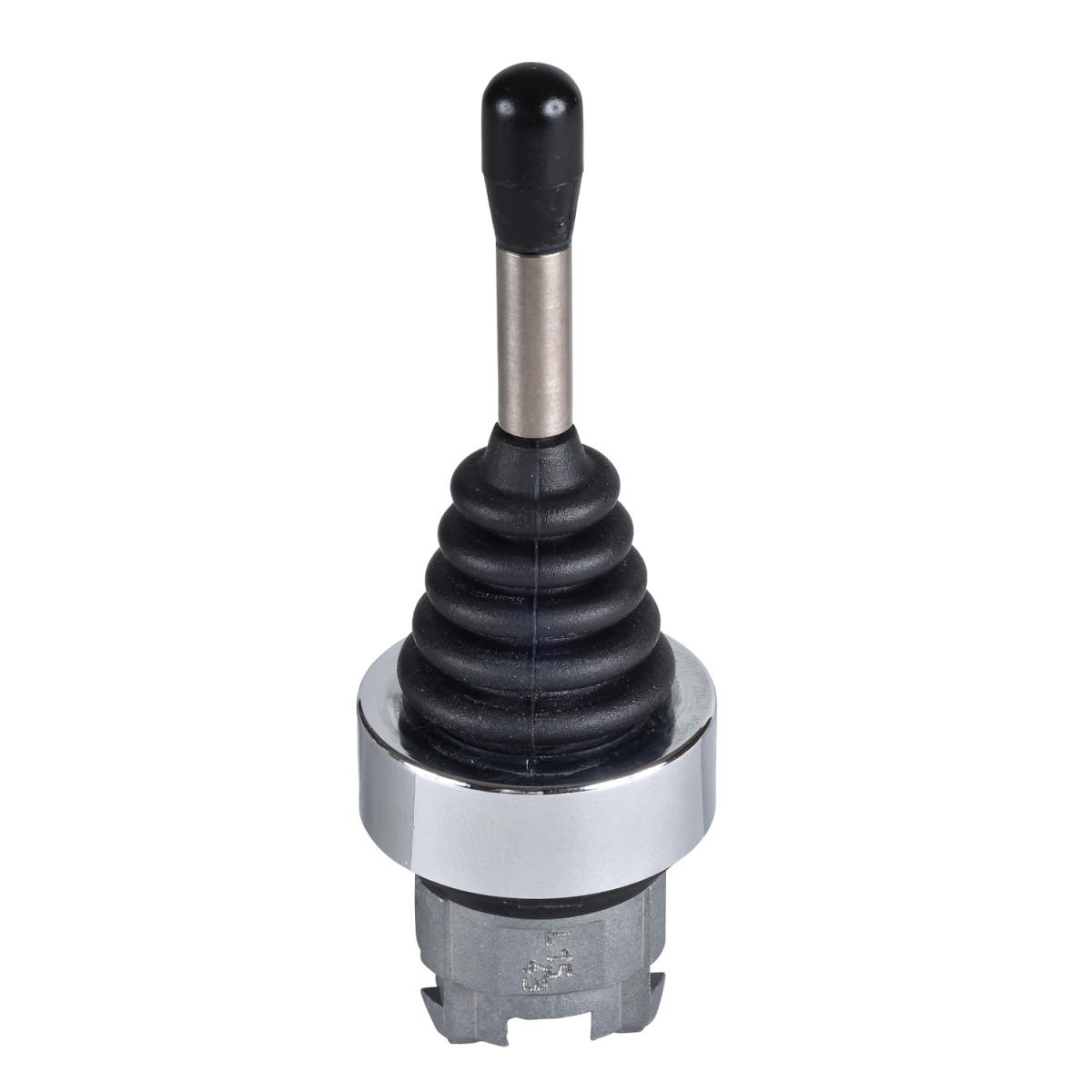

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZD4PA24 joystick vezérlőfej kiváló megoldást kínál ipari vezérlőpanelekhez és gépvezérlő rendszerekhez. Ez a négyirányú, visszatérő rugós működtetésű joystick fej 22 mm-es rögzítési átmérővel rendelkezik, ami az iparban széles körben használt szabványos méret, így könnyen integrálható a legtöbb vezérlőpanelbe.
A ZD4PA24 modell kiemelkedően strapabíró kialakítással készül, amit jól bizonyít az 1 millió működési ciklusra tervezett mechanikai élettartama. A joystick kezelőfej krómozott fém keret és műanyag kialakítással rendelkezik, ami nemcsak esztétikus megjelenést, hanem tartósságot is biztosít. A 54 mm hosszú működtető tengely optimális kezelhetőséget tesz lehetővé, a kerek kialakítású jelzőegység pedig ergonomikus használatot biztosít. A termék különlegessége a négyirányú működtetés, öt pozícióval, amely biztosítja a precíz irányítást ipari alkalmazásokban. A joystick rugós visszatérítéssel rendelkezik, ami azt jelenti, hogy elengedés után automatikusan visszatér a nulla pozícióba.
A ZD4PA24 joystick vezérlőfej IP66-os védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és erős vízsugár ellen, így a legzordabb ipari környezetben is megbízhatóan működik. Ezen felül megfelel a NEMA 13 és NEMA 4X szabványoknak is, ami szintén a fokozott védelmi képességeit igazolja. A termék ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból. Kiemelkedő ütésállóságát az IK03 besorolás jelzi az IEC 50102 szabvány szerint. Működési hőmérséklet-tartománya -25 °C és +70 °C között van, tárolási hőmérséklet-tartománya pedig -40 °C és +70 °C között, ami széles alkalmazási területet tesz lehetővé különböző környezeti feltételek mellett.
A Schneider Electric ZD4PA24 joystick fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4 és JIS C8201-1 előírásokat. Rendelkezik továbbá CSA, LROS (Lloyds register of shipping), BV, UL listed és DNV tanúsítványokkal, ami garantálja a termék minőségét és megbízhatóságát. A joystick kiváló rezgésállósággal rendelkezik, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félérzékelő-hullám gyorsulás az IEC 60068-2-27 szabvány szerint. Mindezen tulajdonságok teszik a Schneider Electric Harmony XB4 ZD4PA24 joystick fejet ideális választássá ipari vezérlőrendszerekhez, ahol a megbízhatóság, tartósság és pontos irányítás elengedhetetlen.
Schneider Electric Harmony XB4 - ZD4PA24 -XD4 fém joytick fej, Ø22, 4 irányú, visszatérő, 54mm hosszú kar műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Joystick vezérlőfej
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nulla pozícióba rugós visszatérésű
Működtető profilja: 54 mm hosszú működtető tengely
Működtető irányok: 4 irány
Kiegészítő információk
Működtető pozíciók: 5 pozíció
Mechanikai élettartam: 1000000 ciklus
Eszköz ismertetése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
