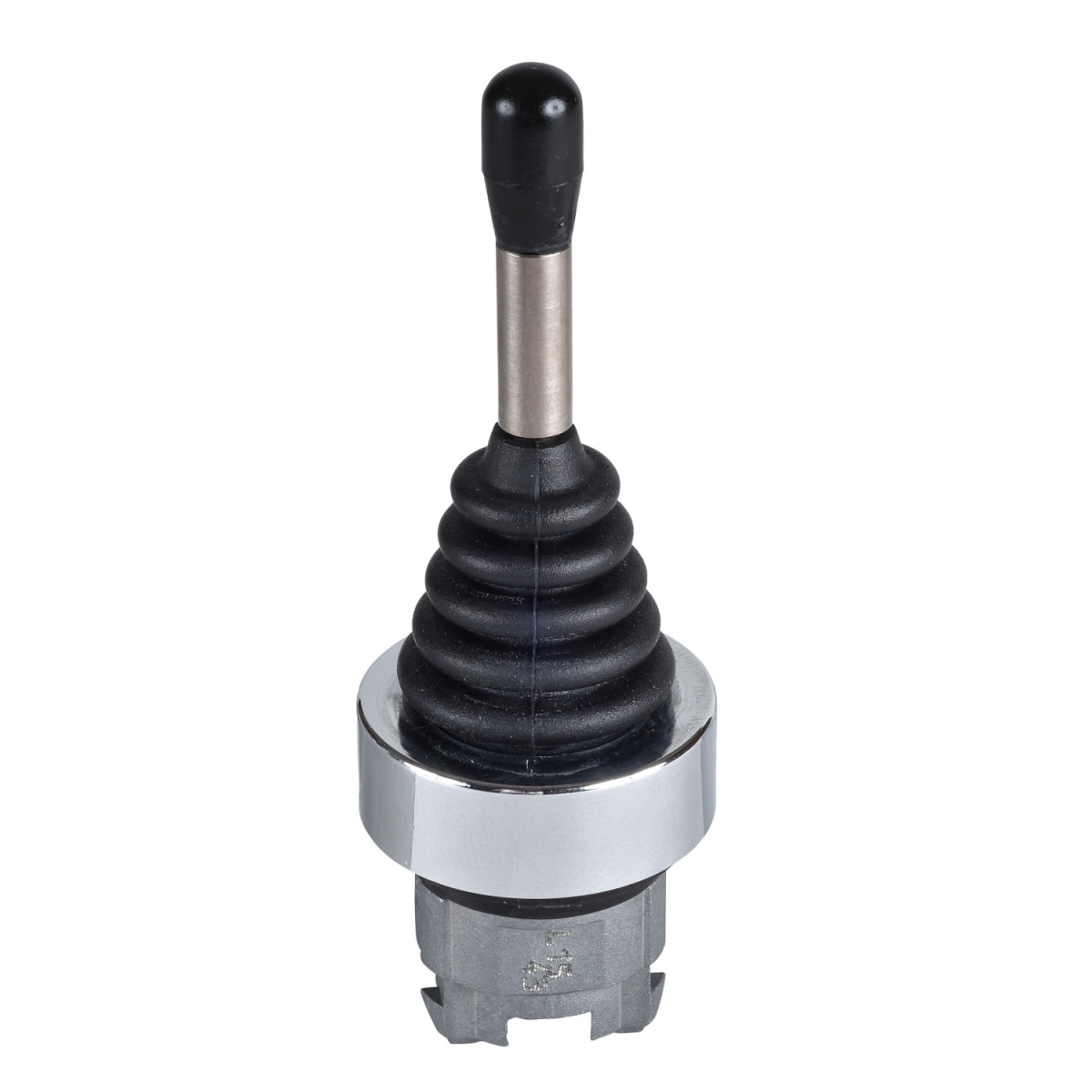

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZD4PA12 joystick vezérlőfej egy prémium minőségű ipari irányítóeszköz, amely megbízható teljesítményt nyújt a legigényesebb ipari környezetekben is. Ez a 2 irányú, helybenmaradó (stay put) joystick vezérlő tökéletes választás olyan alkalmazásokhoz, ahol precíz és tartós irányítási megoldásra van szükség.
A ZD4PA12 joystick fej 22 mm-es rögzítési átmérővel rendelkezik, ami az iparban elterjedt szabványos méret, így könnyen beépíthető a legtöbb vezérlőpanelbe. A krómozott fém előlap nem csak esztétikus megjelenést biztosít, hanem kiváló ellenállóképességet is a mechanikai behatásokkal szemben. Az 54 mm hosszú működtető tengely kényelmes használatot tesz lehetővé, és a kerek formájú jelzőegység fej ergonomikus kialakítást biztosít. A vezérlő 3 pozícióba állítható, és 2 irányba működtethető, ami sokrétű felhasználást tesz lehetővé különböző vezérlési feladatokhoz.
Ami a műszaki tulajdonságokat illeti, a ZD4PA12 joystick fej kiemelkedő tartóssággal rendelkezik, amit az 1.000.000 működési ciklus is bizonyít. IP66-os védettségi szintje megfelelő védelmet nyújt por és erős vízsugár ellen, emellett megfelel a NEMA 13 és NEMA 4X szabványoknak is. Figyelemre méltó a nagy nyomású mosóberendezésekkel szembeni ellenállása, amely 7.000.000 Pa 55 °C-on, 0,1 m távolságról. A termék -25 és +70 °C közötti üzemi hőmérséklet-tartományban használható, tárolása pedig -40 és +70 °C között biztonságos. Az IK03 fokozatú ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben.
A ZD4PA12 joystick fej számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. Rendelkezik CSA, LROS (Lloyds register of shipping), BV, UL és DNV tanúsítványokkal is. Kiváló rezgésállóságot mutat 5 gn (f= 2...500 Hz) mellett, az IEC 60068-2-6 szerint, valamint figyelemre méltó ütésállósággal bír 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszos gyorsulás mellett az IEC 60068-2-27 szabvány szerint. Mindezen tulajdonságok együttesen teszik a Schneider Electric ZD4PA12 joystick fejet kiváló választássá a legigényesebb ipari alkalmazásokhoz is.
Schneider Electric Harmony XB4 - ZD4PA12 -XD4 fém joytick fej, Ø22, 2 irányú, 54mm hosszú kar műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Joystick vezérlőfej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Rögzítési átmérő: 22 mm
Eladási egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Helybenmaradó (stay put)
Működtető profilja: 54 mm hosszú működtető tengely
Működtető irányinformáció: 2 irány
Kiegészítő információk
Nettó súly: 0,022 kg
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Működtető pozíció információ: 3 pozíció
Mechanikai élettartam: 1000000 ciklus
Eszköz megjelenése: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
