A Schneider Electric Harmony XB4 sorozatának ZB4FW343 típusszámú panelbe süllyesztett, világító nyomógomb feje a professzionális ipari alkalmazások megbízható vezérlőeleme. Ez a prémium minőségű, krómozott fém előlappal rendelkező nyomógomb fej kifejezetten tartós kivitelben készült, hogy megfeleljen a legszigorúbb ipari környezetek követelményeinek.

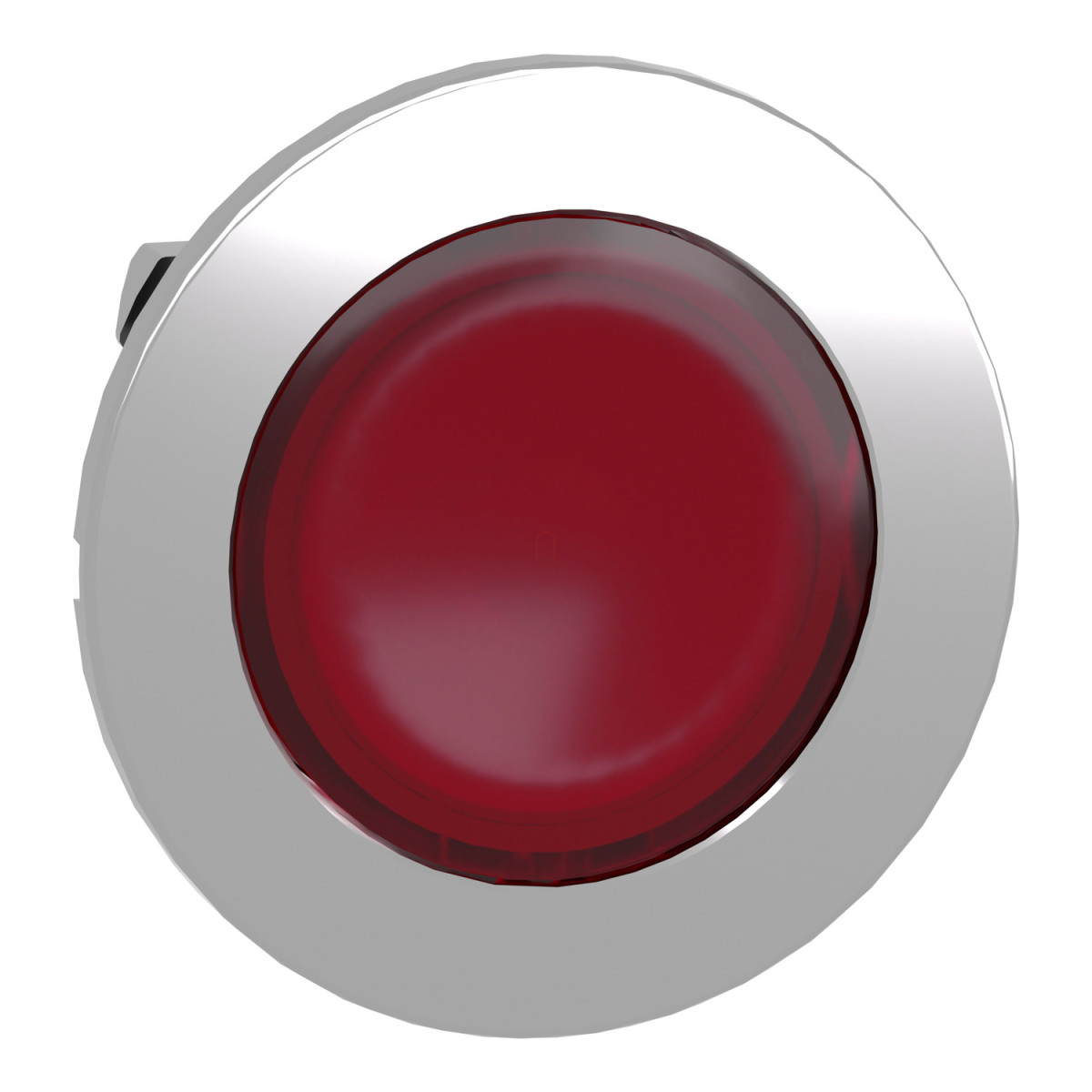

A ZB4FW343 modell egy 30,5 mm átmérőjű, piros színű, visszatérő (rugós) működtetésű, univerzális LED-es világítással ellátott nyomógomb fej. A süllyesztett kialakítás és a sima, jelölés nélküli felület professzionális megjelenést biztosít, miközben a beépített sima lencse ideális láthatóságot nyújt. A krómozott fém keret nem csak esztétikus, de rendkívüli tartósságot és védelmet is biztosít a nyomógombnak. A termék a Schneider Electric Harmony XB4 termékcsaládba tartozik, amely széles körben elismert minőségéről és megbízhatóságáról.
A ZB4FW343 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. A termék IP66, IP67, IP69, IP69K védettségi fokozattal büszkélkedhet, amely tökéletes védelmet biztosít por és víz behatolása ellen, még nagy nyomású mosás esetén is, ahol akár 7000000 Pa nyomás is előfordulhat 55°C hőmérsékleten, 0,1 m távolságból. Mechanikai tartóssága lenyűgöző: 10 millió kapcsolási ciklust képes teljesíteni. A nyomógomb működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. Az IK06 besorolás a mechanikai behatásokkal szembeni védelmet tanúsítja.
A ZB4FW343 sokoldalúságát jelzi, hogy különböző elektromos összeállításokban használható, például az M1 kód esetén akár 6 érintkező is csatlakoztatható előlapra szerelhető egyszeres blokkokkal integrált LED-del, az M2 kód esetén akár 6 érintkező használható előlapra szerelhető egyszeres és dupla blokkokkal integrált LED-del, az M6 kód pedig legfeljebb 2 érintkező használatát teszi lehetővé egyszeres blokkokkal, integrált LED-del és transzformátorral. A termék továbbá számos nemzetközi szabványnak és tanúsítványnak is megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 szabványokat, valamint rendelkezik UL, CSA, CCC és EAC tanúsítvánnyal is. A ZB4FW343 nyomógomb fej kiváló vibrációs és ütésállósággal is rendelkezik, amit a különböző tesztszabványok szerinti vizsgálatok is igazolnak: 5 gn (f= 10-500 Hz) az IEC 60068-2-6 szerint, és akár 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4FW343 -panelbe süllyesztett fém világító nyomógomb fej, Ø30, visszatérő, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Fej világító nyomógombhoz
Eszköz rövid neve: ZB4F
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Fej típusa: Süllyesztett kivitel
Szerelési átmérő: 30,5 mm
Értékesítés: oszthatatlan mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típus: rugós visszatérésű
Működtető profilja: Piros süllyesztett, jelölés nélkül
Működtető kiegészítő információk: Sima lencsével
Sapka/működtető vagy lencse színe: Piros
Kiegészítő jellemzők
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 31 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: M1 legfeljebb 6 érintkezőhöz egyszeres blokkokkal előlapra szerelve integrált LED-del
M2 legfeljebb 6 érintkezőhöz egyszeres és dupla blokkokkal előlapra szerelve integrált LED-del
M6 legfeljebb 2 érintkezőhöz egyszeres blokkokkal előlapra szerelve integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkezőhöz egyszeres blokkokkal előlapra szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
13-as típus az UL 50 E szerint
12-es típus az UL 50 E szerint
4-es típus az UL 50 E szerint
4X típus az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Termék tanúsítványok
UL listázott
CSA
CCC
EAC
Rezgésállóság
5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
