A Schneider Electric Harmony XB4 sorozat ZB4FW333 típusú nyomógomb feje egy prémium minőségű, ipari alkalmazásra tervezett vezérlőelem, amely tökéletes választás mind gyártósori környezetbe, mind egyéb ipari vezérlőrendszerekbe. A termék a Harmony XB4 sorozat része, amely a professzionális felhasználók körében népszerű megbízhatósága és robusztus kialakítása miatt.

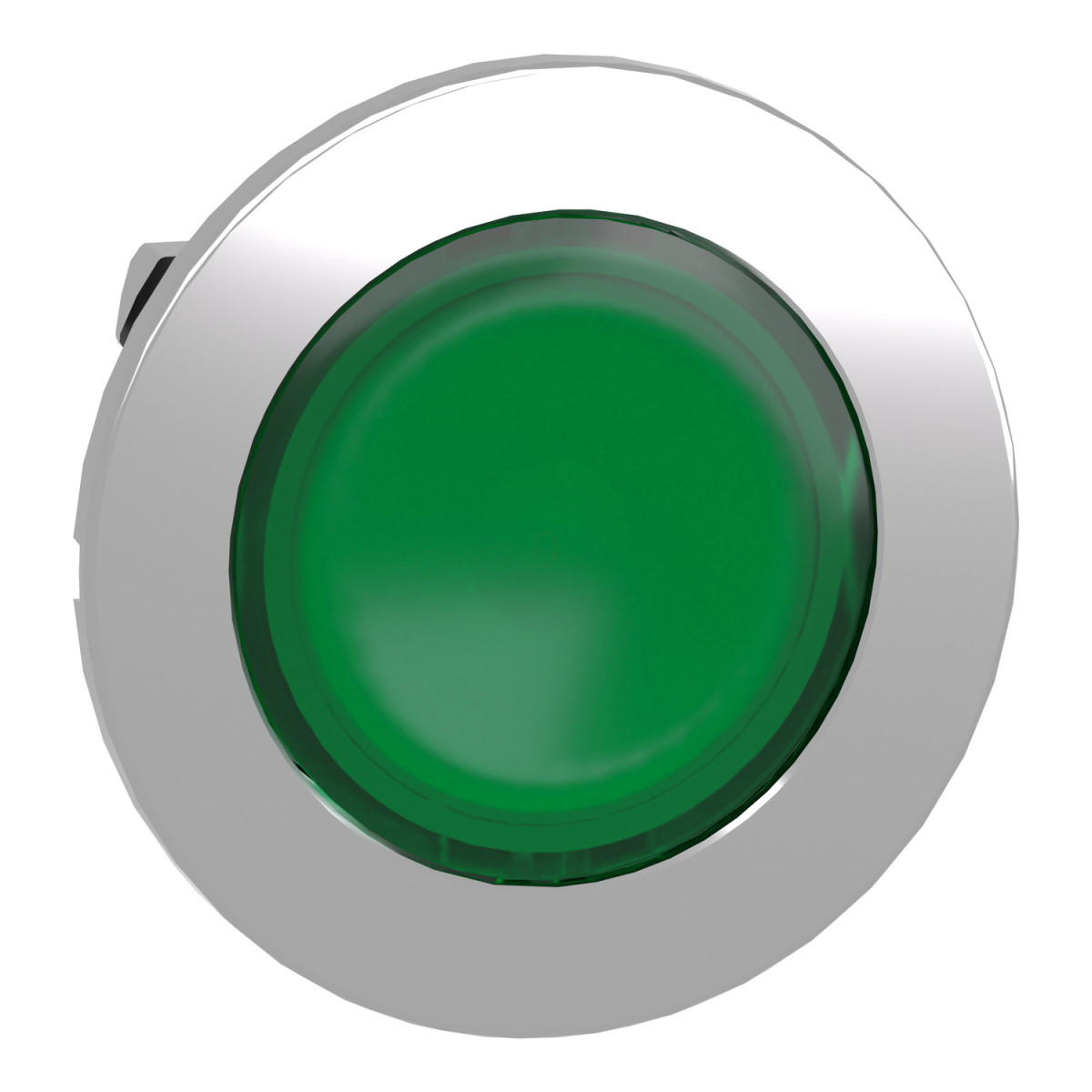

A ZB4FW333 egy zöld színű, süllyesztett kialakítású, világítható nyomógomb fej, amely 30,5 mm-es szabványos szerelőfuratba illeszthető. A krómbevonatú fém előlap nemcsak esztétikus megjelenést biztosít, hanem hosszú élettartamot és kiváló ellenállóképességet is garantál a mostoha ipari környezetben. A rugós visszatérésű működés biztosítja, hogy a nyomógomb mindig visszatérjen alaphelyzetbe, így ideális pillanatkapcsoló funkciók megvalósítására. A beépített univerzális LED-es megvilágítás kiváló láthatóságot biztosít minden fényviszony mellett, így a kezelő azonnal láthatja a gomb állapotát.
A termék kiemelkedő műszaki paraméterei közé tartozik a 10 millió működési ciklust garantáló mechanikai élettartam, ami rendkívül hosszú idejű, megbízható használatot tesz lehetővé. A ZB4FW333 nyomógomb fej teljes védettséget nyújt a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K minősítések is igazolnak. Ez azt jelenti, hogy a nyomógomb ellenáll a nagynyomású vízsugárnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méteres távolságból. Ez különösen hasznos olyan ipari környezetben, ahol rendszeres takarítás vagy mosás történik. A termék rendkívül ellenálló a vibrációval szemben is, hiszen 5 gn (f= 10...500 Hz) és 2 mm peak to peak (f= 2...10 Hz) rezgést is elvisel az IEC 60068-2-6 szabvány szerint. A nyomógomb ütésállósága is kiváló, amit az IEC 60068-2-27 szabvány szerinti tesztek is igazolnak: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás, valamint 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen.
A ZB4FW333 különböző elektromos konfigurációkat tesz lehetővé az M1, M2, M6 és M10 kódoknak megfelelően, ami nagy rugalmasságot biztosít a tervezés és telepítés során. A nyomógomb -40°C és +70°C közötti üzemi hőmérséklet-tartományban használható, így szélsőséges körülmények között is megbízhatóan működik. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, valamint rendelkezik UL, CSA, CCC és EAC tanúsítványokkal. Ez a megfelelőség biztosítja, hogy a ZB4FW333 világszerte használható a különböző ipari alkalmazásokban, megfelelve a helyi előírásoknak és szabványoknak.
Schneider Electric Harmony XB4 - ZB4FW333 -panelbe süllyesztett fém világító nyomógomb fej, Ø30, visszatérő, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható nyomógomb fej
Rövid terméknév: ZB4F
Kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Fej típusa: Panelbe süllyesztett
Szerelési átmérő: 30,5 mm
Működtető egység alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld, süllyesztett, jelölés nélküli
További információ a működtetőről: Sima lencsével
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő tulajdonságok
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 31 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód:
M1 - legfeljebb 6 érintkező, egyedi blokkok használatával, előlapi rögzítéssel, integrált LED-del
M2 - legfeljebb 6 érintkező, egyedi és dupla blokkok használatával, előlapi rögzítéssel, integrált LED-del
M6 - legfeljebb 2 érintkező, egyedi blokkok használatával, előlapi rögzítéssel, integrált LED-del és transzformátorral
M10 - legfeljebb 2 érintkező, egyedi blokkok használatával, előlapi rögzítéssel, integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeléshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Szerelés és beszerelés
Rögzítés: 30,5 mm átmérőjű furaton keresztül, panel vastagsága: 1-6 mm
Sorkapcsok típusa: Csavaros sorkapcsok vagy dugaszolható csatlakozók
Ajánlott távolság több nyomógomb között: 40-50 mm a telepítési módtól függően
