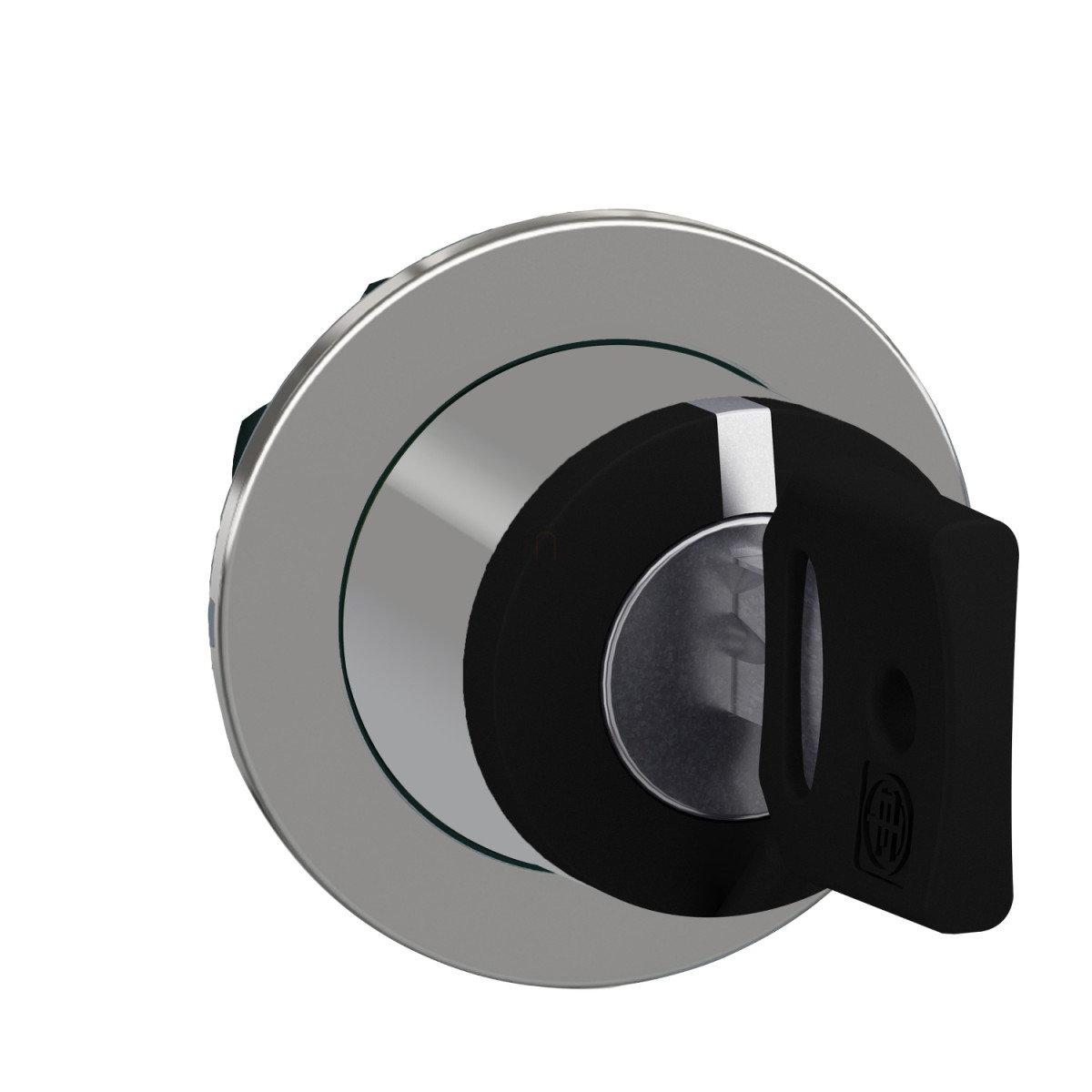

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4FG02 jelű kulcsos választókapcsoló fej egy professzionális, ipari vezérlőelem, amely számos alkalmazásban ideális választás lehet vezérlőrendszerek, gépek működtetéséhez, ahol a hozzáférés korlátozása szükséges. Ez a krómozott fém burkolattal ellátott komponens a Harmony XB4 sorozat magas minőségi standardjait képviseli, amelyet a tartósság és a megbízhatóság jellemez.
A ZB4FG02 egy 2 állású, fix helyzetű (stay put) kulcsos kapcsoló, amely a 455-ös kulcstípussal működtethető. A kulcs csak a jobb pozícióban húzható ki, ezzel biztosítva a kiválasztott állás biztonságos rögzítését. A kezelőelem pozíciói között 90° a váltás, és fekete kulcsos kapcsolóval rendelkezik. Ez a süllyesztett kivitelű fej 30,5 mm átmérőjű furaton keresztül szerelhető panelbe vagy kapcsolószekrénybe, és kör alakú a vezérlőfeje, ami az ergonomikus használatot segíti elő.
Technikai szempontból a ZB4FG02 kiemelkedő tulajdonságokkal rendelkezik. A mechanikai élettartama rendkívül magas, 1.000.000 ciklus, ami hosszú távú, problémamentes használatot biztosít. A kapcsoló CAD méretei szerint 36,6 mm széles, 36,6 mm magas, és 49 mm mély. Különösen figyelemre méltó a magas nyomású mosással szembeni ellenállóképessége, amely 7.000.000 Pa 55°C-on, 0,1 méter távolságból, így akár olyan környezetben is alkalmazható, ahol rendszeres és intenzív tisztításra van szükség.
A ZB4FG02 fejegység különböző elektromos összeállításokkal használható, amelyek kóddal vannak jelölve. Például a C3 kód azt jelenti, hogy a kapcsoló legfeljebb 6 érintkezővel szerelhető fel, egyes blokkokat használva, első rögzítéssel. A termék széles hőmérsékleti tartományban (-40°C és +70°C között) használható mind tárolás, mind üzemeltetés során, ami szélsőséges környezetben való alkalmazhatóságát is biztosítja. A TH védőkezelés tovább növeli a termék ellenállóképességét a környezeti hatásokkal szemben.
Védelmi osztályok tekintetében a kapcsoló megfelel az IP66, IP67, IP69 és IP69K szabványoknak, valamint az UL 50 E szerint Type 13, Type 12, Type 4 és Type 4X besorolásokkal rendelkezik. Ütésállóság szempontjából IK06 minősítést kapott. Ezek a tulajdonságok együttesen teszik a ZB4FG02 választókapcsoló fejet kiválóan alkalmazhatóvá nehéz ipari körülmények között is, ahol por, nedvesség, vagy akár erős vízsugár is előfordulhat. A rezgésállósága 5 gn (f=10...500 Hz) és 2 mm peak to peak (f=2...10 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága különböző tesztkörülmények között 30 gn, 50 gn, illetve 25 gn az IEC 60068-2-27 szabvány szerint mérve. A termék számos nemzetközi szabványnak megfelel, többek között a CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak, valamint CE, UL listed, CSA, CCC és EAC tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB4 - ZB4FG02 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Rövid név: ZB4F
Keret anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel
Értékesítés oszthatatlan mennyiségben: 1
Jeladó egység fejének alakja: Kerek
Működtető profilja: Fekete kulcsos kapcsoló
Működtető típusa: Stay put (fix pozíciós)
Kapcsoló pozíciók száma: 2 pozíció 90°-os szöggel
Kulcstípus: Key 455
Kulcs kivételi helyzete: Jobb oldal
Kiegészítő információk
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 49 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód:
C3: <6 érintkező használata egyedi blokkokkal elülső rögzítéssel
C4: <6 érintkező használata egyedi és dupla blokkokkal elülső rögzítéssel
C5: <5 érintkező használata egyedi blokkokkal elülső rögzítéssel
C6: <5 érintkező használata egyedi és dupla blokkokkal elülső rögzítéssel
C7: <4 érintkező használata egyedi blokkokkal elülső rögzítéssel
C8: <4 érintkező használata egyedi és dupla blokkokkal elülső rögzítéssel
C11: <3 érintkező használata egyedi blokkokkal elülső rögzítéssel
Eszköz bemutatása: Alapelemek
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
Típus besorolások: Type 13 az UL 50 E szerint, Type 12 az UL 50 E szerint, Type 4 az UL 50 E szerint, Type 4X az UL 50 E szerint
IK védettségi fokozat: IK06
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
