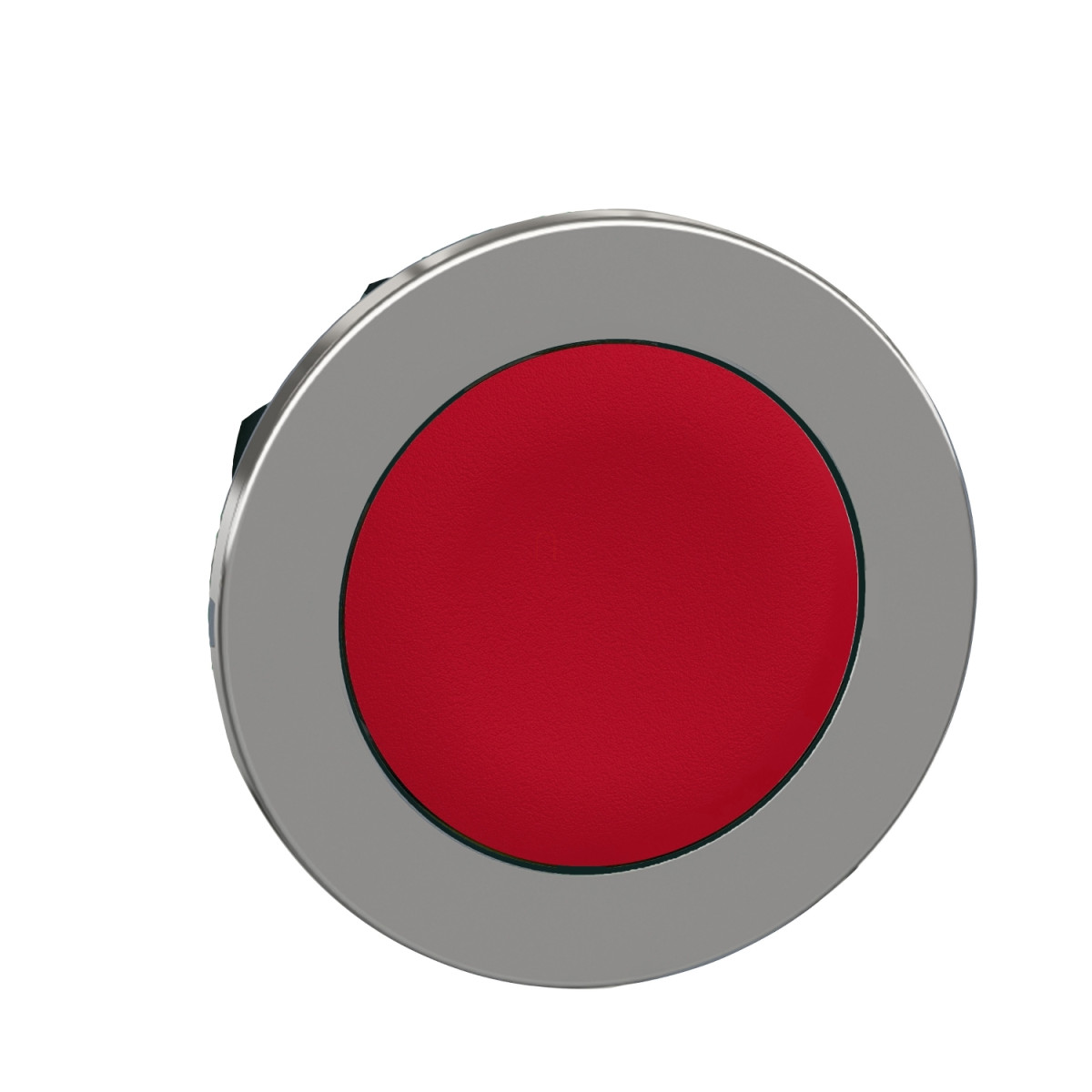

A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4FA4 panelbe süllyesztett nyomógomb fej egy rendkívül strapabíró, ipari alkalmazásokhoz tervezett vezérlőelem. Ez a piros színű, jelöletlen nyomógomb kivételes tartósságot és megbízhatóságot kínál az automatizálási rendszerek széles körében.
A ZB4FA4 nyomógomb fej kiváló minőségű, krómozott fémet használ a keret anyagaként, amely nemcsak esztétikus megjelenést, hanem hosszú élettartamot is biztosít. A 30,5 mm-es szerelési átmérővel rendelkező nyomógomb tökéletesen illeszkedik az ipari szabványoknak megfelelő panel kivágásokba. A nyomógomb fejének kialakítása süllyesztett (flush mounted), kerek formájú, és rugós visszatérési mechanizmussal rendelkezik, amely minden működtetés után automatikusan visszaáll alaphelyzetbe. A piros színű, jelöletlen kezelőfelület intuitív használatot tesz lehetővé különböző ipari környezetekben.
A ZB4FA4 műszaki paraméterei különösen lenyűgözőek. A mechanikai élettartam kivételesen magas, 10 millió működtetési ciklus, ami jól szemlélteti a termék rendkívüli tartósságát. Az elektromos összetételt tekintve különböző kódokkal kompatibilis (C1, C2, C11, C15), amelyek különböző kapcsolódási lehetőségeket tesznek lehetővé az egyedi és dupla blokkok használatával az első szerelésben. Védelmi besorolás szempontjából a nyomógomb fej IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529, illetve ISO 20653 szabványoknak megfelelően, valamint Type 13, 12, 4 és 4X az UL 50E szabvány szerint. Ez a magas szintű védettség lehetővé teszi, hogy a termék olyan környezetekben is megbízhatóan működjön, ahol por, nedvesség vagy akár nagynyomású vízsugár is előfordulhat. Az IK06 ütésállósági védettség tovább növeli a termék ellenállóképességét a mechanikai behatásokkal szemben.
A ZB4FA4 nyomógomb fej rendkívül szélsőséges körülmények között is megbízhatóan működik, köszönhetően a -40°C és +70°C közötti működési hőmérséklet-tartományának. A termék TH védőkezeléssel van ellátva, ami tovább növeli az ellenállóképességét a környezeti hatásokkal szemben. Rezgésállósága 5 gn (10-500 Hz frekvenciatartományban) és 25 mm csúcstól csúcsig (2-10 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, míg ütésállósága akár 50 gn gyorsulást is kibír 11 ms időtartamú félszinuszos gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Mindezek a paraméterek azt bizonyítják, hogy a ZB4FA4 nyomógomb fej kifejezetten alkalmas olyan ipari környezetekben való használatra, ahol a magas megbízhatóság és a tartósság elengedhetetlen követelmény.
Schneider Electric Harmony XB4 - ZB4FA4 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4F
Perem anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Piros süllyesztett, jelöletlen
Sapka/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD szélesség: 36,6 mm
CAD magasság: 36,6 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítási kód: C1 < 9 érintkező egyes blokkok használatával első szerelésben
C2 < 9 érintkező egyes és dupla blokkok használatával első szerelésben
C11 < 3 érintkező egyes blokkok használatával első szerelésben
C15 < 1 érintkező egyes blokkok használatával első szerelésben
Eszköz kialakítása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
13-as típus az UL 50E szerint
12-es típus az UL 50E szerint
4-es típus az UL 50E szerint
4X típus az UL 50E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA, CCC, EAC
Ellenállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
