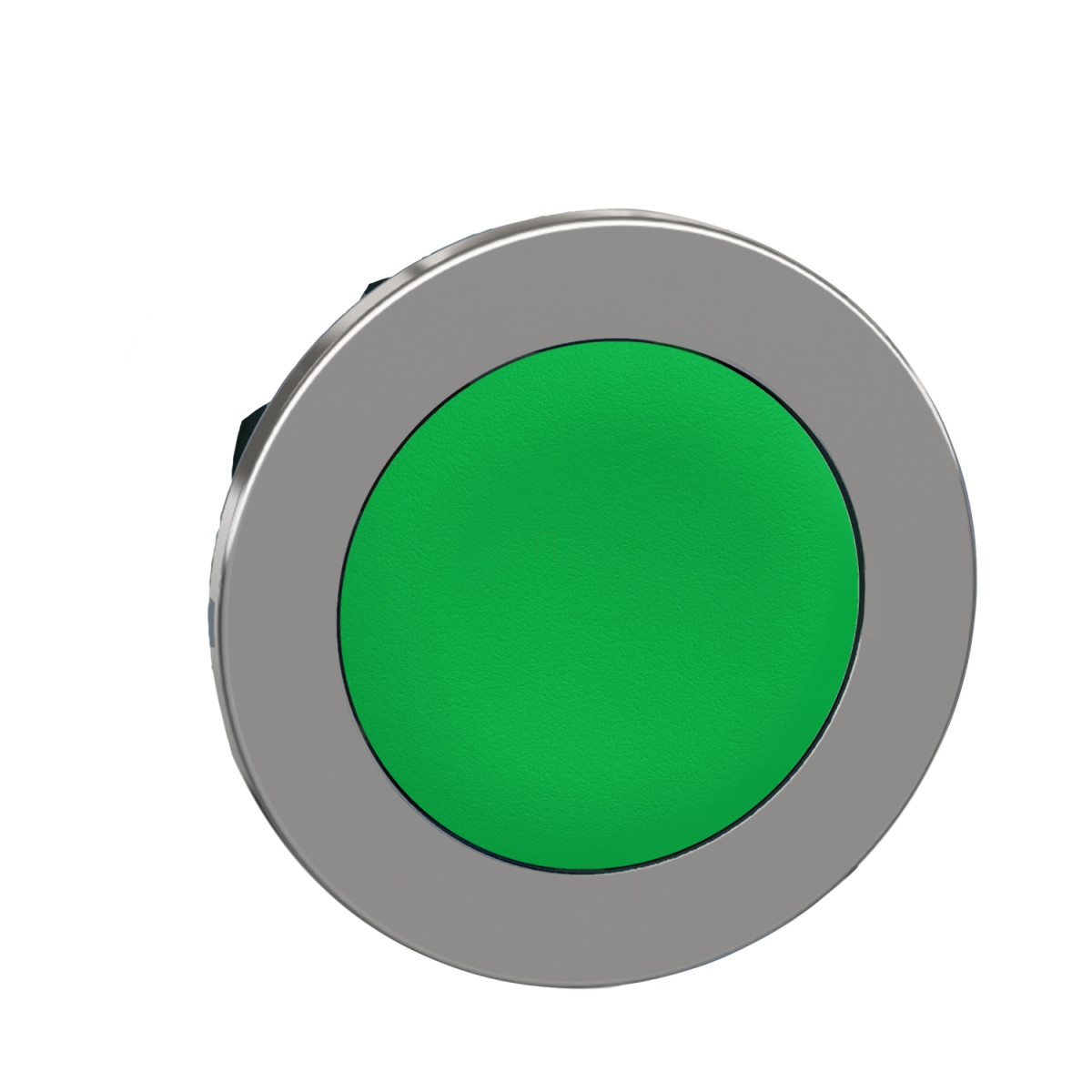

A Schneider Electric Harmony XB4 sorozatú ZB4FA3 panelbe süllyesztett nyomógomb fej egy kiváló minőségű ipari kezelőelem, amelyet megbízhatóság és robusztus kialakítás jellemez. Ez a zöld színű, jelölés nélküli nyomógomb fej ideális választás olyan ipari környezetben, ahol a hosszú élettartam és a megbízható működés elengedhetetlen.
A ZB4FA3 nyomógomb fej a Harmony XB4 termékcsalád része, amely a Schneider Electric prémium kategóriás kezelőszerv kínálatát képviseli. A krómozott fém előlap nem csak elegáns megjelenést biztosít, hanem kiváló mechanikai védelmet is nyújt a készüléknek. A termék 30,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyedén illeszthető a legtöbb kapcsolótáblába. A nyomógomb színe zöld, amely általában a gépek indítását vagy más pozitív funkciót jelöl az ipari környezetben.
A nyomógomb fej kiemelkedő műszaki tulajdonságokkal rendelkezik: beépített, süllyesztett kivitelű, rugós visszatérésű működéssel, amely biztosítja, hogy a gomb a megnyomás után automatikusan visszatérjen alaphelyzetbe. A termék rendkívüli mechanikai tartósságot kínál, akár 10.000.000 kapcsolási ciklust is képes teljesíteni, ami hosszú évekre garantálja a problémamentes működést. A ZB4FA3 különböző elektromos összeállításokkal használható: C1 kód esetén akár 9 érintkezővel egyetlen blokkban, C2 kódnál akár 9 érintkezővel egyszeres és dupla blokkokban, C11 kód esetén akár 3 érintkezővel egyetlen blokkban, C15 kódnál pedig akár 1 érintkezővel egyetlen blokkban, mindig előlapi szerelési móddal.
A termék kiemelkedő környezeti védettséggel rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi szintek biztosítják, hogy a nyomógomb ellenálljon a pornak, a víznek és a nagynyomású vízsugárnak is. Emellett megfelel az UL 50E szabvány szerinti Type 4, 4X, 12 és 13 besorolásoknak is. A ZB4FA3 működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között használható, így a legszélsőségesebb ipari környezetekben is megbízhatóan működik. Ütésállósága is kiemelkedő, az IEC 60068-2-27 szabvány szerint akár 50g gyorsulást is kibír 11 ms időtartamig féltengely hullámalakú gyorsulás esetén. Vibrációval szembeni ellenállása szintén figyelemre méltó: az IEC 60068-2-6 szabvány szerint 5g-t (f=10...500 Hz) és 25 mm csúcstól csúcsig (f=2...10 Hz) is képes elviselni.
Schneider Electric Harmony XB4 - ZB4FA3 -panelbe süllyesztett fém nyomógomb fej, Ø30, visszatérő, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4F
Előlap anyaga: Krómozott fém
Szerelési átmérő: 30,5 mm
Fejtípus: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Zöld süllyesztett, jelöletlen
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összetétel kód: C1 < 9 érintkezőhöz egyszeres blokkok használatával előlapi szereléssel
C2 < 9 érintkezőhöz egyszeres és dupla blokkok használatával előlapi szereléssel
C11 < 3 érintkezőhöz egyszeres blokkok használatával előlapi szereléssel
C15 < 1 érintkezőhöz egyszeres blokkok használatával előlapi szereléssel
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tárolás esetén: -40…70 °C
Környezeti levegő hőmérséklete működés esetén: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50E szerint
Type 12 az UL 50E szerint
Type 4 az UL 50E szerint
Type 4X az UL 50E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely hullámalakú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltengely hullámalakú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
