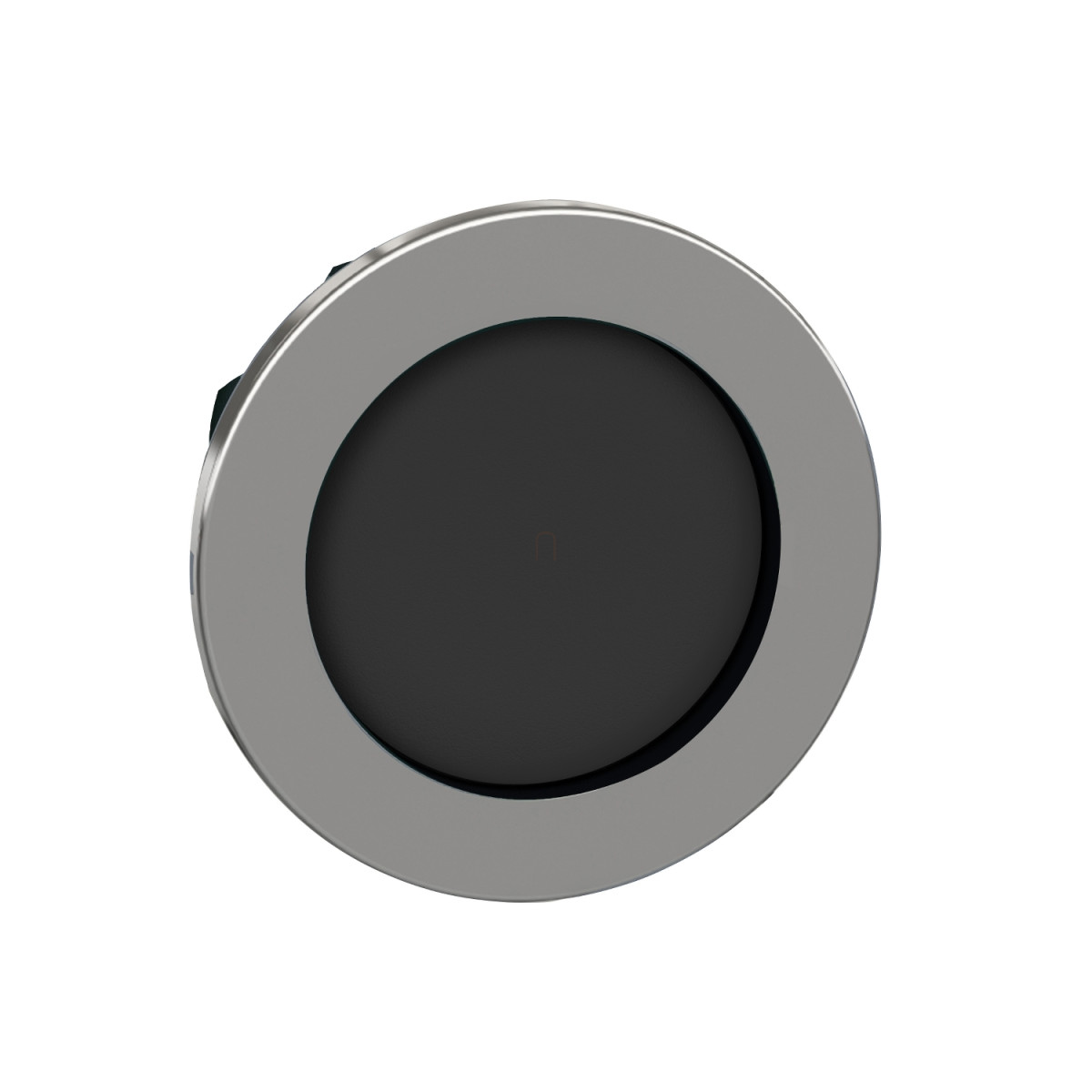

A Schneider Electric Harmony XB4 sorozatú ZB4FA26 nem világító nyomógomb fej egy professzionális ipari vezérlőelem, amely megbízható működést és hosszú élettartamot biztosít a legigényesebb környezetekben is. Ez a fekete színű, süllyesztett kivitelű nyomógomb fej ideális választás vezérlőpanelekbe és ipari berendezésekbe történő beépítéshez, ahol fontos a robusztus kialakítás és a megbízható működés.
A ZB4FA26 nyomógomb fej a Schneider Electric Harmony XB4 termékcsalád része, amely világszerte elismert minőségéről és tartósságáról. A termék krómozott fém kerettel rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem kiváló védelmet is nyújt a mechanikai behatások ellen. A fekete, süllyesztett kialakítású, jelölés nélküli működtető felület ergonomikus használatot tesz lehetővé, miközben megakadályozza a véletlen működtetést.
A nyomógomb 30,5 mm-es szabványos szerelési átmérővel rendelkezik, így könnyen beilleszthető a legtöbb ipari vezérlőpanelbe. A rugós visszatérítésű működésű nyomógomb azonnal alaphelyzetbe áll a nyomás megszűnése után, ami ideálissá teszi pillanatnyi kapcsolási feladatokhoz. A beépíthető-süllyesztett kialakítás (built-in-flush) lehetővé teszi a gombfej tökéletes illeszkedését a panel felületébe, így a szerelvény nem áll ki a környezetéből, csökkentve a véletlen működtetés kockázatát.
A ZB4FA26 különösen lenyűgöző mechanikai tartóssággal büszkélkedhet, élettartama eléri a 10 millió kapcsolási ciklust. A termék többféle elektromos konfigurációban is használható: C1 kód (< 9 érintkező használatával egyedi blokkok előlapi szerelésével), C2 kód (< 9 érintkező használatával egyedi és dupla blokkok előlapi szerelésével), C11 kód (< 3 érintkező használatával egyedi blokkok előlapi szerelésével), illetve C15 kód (< 1 érintkező használatával egyedi blokkok előlapi szerelésével). Ez a rugalmasság lehetővé teszi, hogy a ZB4FA26 gombfej különböző kapcsolási igényekhez alkalmazkodjon.
A termék rendkívül jó környezeti ellenálló képességgel rendelkezik. A TH védőkezelésnek köszönhetően széles üzemi hőmérséklet-tartományban (-40...70 °C) használható. IP védettségi besorolása kiemelkedő: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szabvány szerint, ami azt jelenti, hogy tökéletesen védett a por és a nagynyomású vízsugár ellen. Az UL 50E szabvány szerint Type 4, 4X, 12 és 13 védettséggel rendelkezik, az IEC 50102 szabvány szerint pedig IK06 ütésállósággal bír. A termék kiváló rezgés- és ütésálló képességgel rendelkezik: 5 gn (f= 10...500 Hz) és 25 mm peak-to-peak (f= 2...10 Hz) rezgésállóság az IEC 60068-2-6 szabvány szerint, valamint 30 gn (18 ms), 50 gn (11 ms) ütésállóság és 25 gn (6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4FA26 műszaki adatok
Általános termékjellemzők
A ZB4FA26 a Harmony XB4 termékcsalád tagja, nem világító nyomógomb fejként funkcionál. A termék rövid neve ZB4F, alapvető eleme a vezérlőpanelekbe építhető nyomógomb rendszereknek.
A nyomógomb fekete, süllyesztett, jelöletlen kezelőfelülettel rendelkezik. A keret anyaga krómozott fém, szerelési átmérője 30,5 mm. A fej típusa beépíthető-süllyesztett (built-in-flush), alakja kerek, működtetése rugós visszatérítésű.
Méretek és szerelési adatok
CAD szerinti teljes szélesség: 36,6 mm
CAD szerinti teljes magasság: 36,6 mm
CAD szerinti teljes mélység: 31 mm
Befogási vastagság: 1-6 mm
Mechanikai és elektromos jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kódok:
- C1: < 9 érintkező használatával egyedi blokkok előlapi szerelésével
- C2: < 9 érintkező használatával egyedi és dupla blokkok előlapi szerelésével
- C11: < 3 érintkező használatával egyedi blokkok előlapi szerelésével
- C15: < 1 érintkező használatával egyedi blokkok előlapi szerelésével
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi besorolás:
- IP66 az IEC 60529 szerint
- IP67 az IEC 60529 szerint
- IP69 az IEC 60529 szerint
- IP69K az ISO 20653 szerint
UL védettségi besorolás:
- Type 13 az UL 50E szerint
- Type 12 az UL 50E szerint
- Type 4 az UL 50E szerint
- Type 4X az UL 50E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok és szabványok
A termék megfelel a következő szabványoknak: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság:
- 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
- 25 mm peak-to-peak (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
- 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
