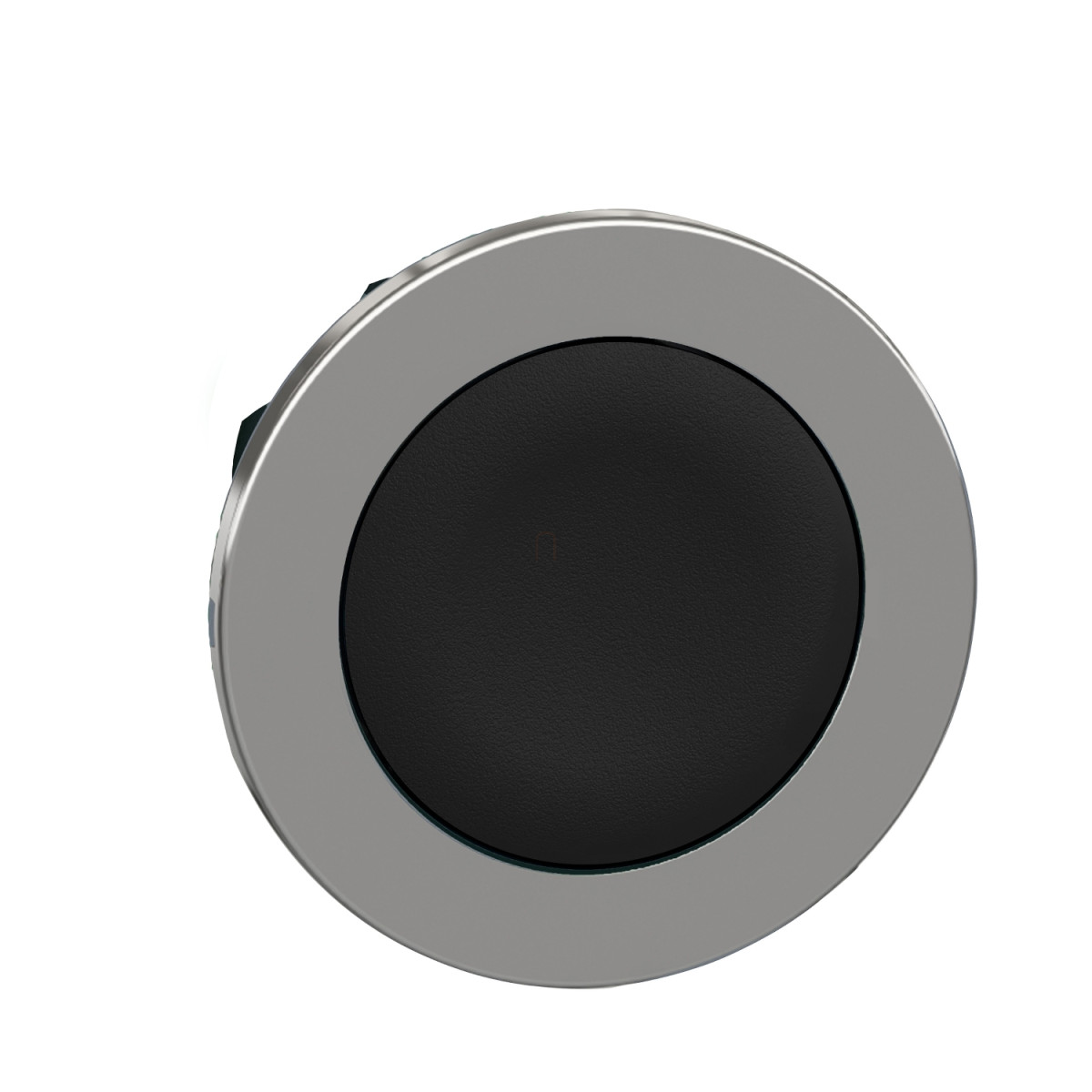

A Schneider Electric Harmony XB4 sorozatának ZB4FA2 típusú, panelbe süllyesztett fém nyomógomb feje egy kiváló minőségű, ipari alkalmazásokra tervezett kapcsolóelem, amely robosztus kialakításával és megbízható működésével tűnik ki a piacon. A fekete, jelölés nélküli nyomógomb fej 30,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az ipari szabványoknak, így könnyen beilleszthető a meglévő rendszerekbe is.
A ZB4FA2 nyomógomb fejet a Schneider Electric különösen tartós kivitelben gyártja, amit a króm bevonatú fém keret és a fekete színű, süllyesztett kezelőfelület kombinációja tesz teljessé. Az eszköz rugós visszatérésű működéssel rendelkezik, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszaáll alaphelyzetbe. Ez a funkció különösen hasznos olyan környezetekben, ahol pillanatnyi kapcsolást vagy jelzést kell megvalósítani. A ZB4FA2 termék mechanikai élettartama kiemelkedően magas, 10.000.000 ciklus, ami rendkívüli tartósságot biztosít még a legintenzívebb ipari környezetben is.
A Harmony XB4 sorozat ezen eleme különböző elektromos összeállításokkal használható: C1 kód esetén maximum 9 érintkező egyszeres blokkok használatával előlapi szereléssel, C2 kód esetén maximum 9 érintkező egyszeres és kettes blokkok használatával előlapi szereléssel, C11 kód esetén maximum 3 érintkező egyszeres blokkok használatával előlapi szereléssel, valamint C15 kód esetén maximum 1 érintkező egyszeres blokkok használatával előlapi szereléssel. Ez a sokoldalúság lehetővé teszi, hogy a ZB4FA2 nyomógomb fejet különböző vezérlési és jelzési feladatokra alkalmazzák, az egyszerű be/ki kapcsolástól kezdve a komplexebb irányítási funkciókig. A termék alapkivitelben egy alapelem, amelyhez különböző érintkezőblokkok csatlakoztathatók a kívánt funkcionalitás elérése érdekében.
A ZB4FA2 nyomógomb fej kiemelkedő védelmi szinttel rendelkezik, amely alkalmassá teszi még a legzordabb környezeti feltételek közötti használatra is. IP66, IP67, IP69 és IP69K védettségi fokozattal bír, ami teljes védelmet nyújt por ellen, valamint nagy nyomású vízsugár és magas hőmérsékletű tisztítás ellen is. Ez különösen fontos olyan iparágakban, mint az élelmiszeripar, a gyógyszeripar vagy a vegyipar, ahol a rendszeres, nagy nyomású tisztítás elengedhetetlen. A termék megfelel az UL 50E szabvány szerinti Type 4, Type 4X, Type 12 és Type 13 követelményeinek is. IK06 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, ami megfelelő mechanikai védelmet biztosít. A ZB4FA2 kivételesen széles működési hőmérséklet-tartománnyal rendelkezik: -40°C-tól +70°C-ig használható, ami alkalmassá teszi szélsőséges klimatikus viszonyok közötti alkalmazásra is, legyen szó akár fagyos külső környezetről, akár forró ipari létesítményekről.
Schneider Electric Harmony XB4 - ZB4FA2 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4F
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 30,5 mm
Értékesítési mennyiség: 1
Fej típus: Süllyesztett beépítés
Jelzőegység fejének alakja: Kerek
Működtetési mód: rugós visszatérés
Kezelő profil: Fekete süllyesztett, jelöletlen
Sapka/kezelő vagy lencse színe: Fekete
Kiegészítő adatok
CAD teljes szélesség: 36,6 mm
CAD teljes magasság: 36,6 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kód: C1 max. 9 érintkező egyszeres blokkok használatával előlapi szereléssel
C2 max. 9 érintkező egyszeres és kettes blokkok használatával előlapi szereléssel
C11 max. 3 érintkező egyszeres blokkok használatával előlapi szereléssel
C15 max. 1 érintkező egyszeres blokkok használatával előlapi szereléssel
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50E szerint
Type 12 az UL 50E szerint
Type 4 az UL 50E szerint
Type 4X az UL 50E szerint
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
CCC
EAC
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól-csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Szerelési és távolsági információk
Befogási vastagság (e): 1-6 mm / 0.04-0.24 in.
