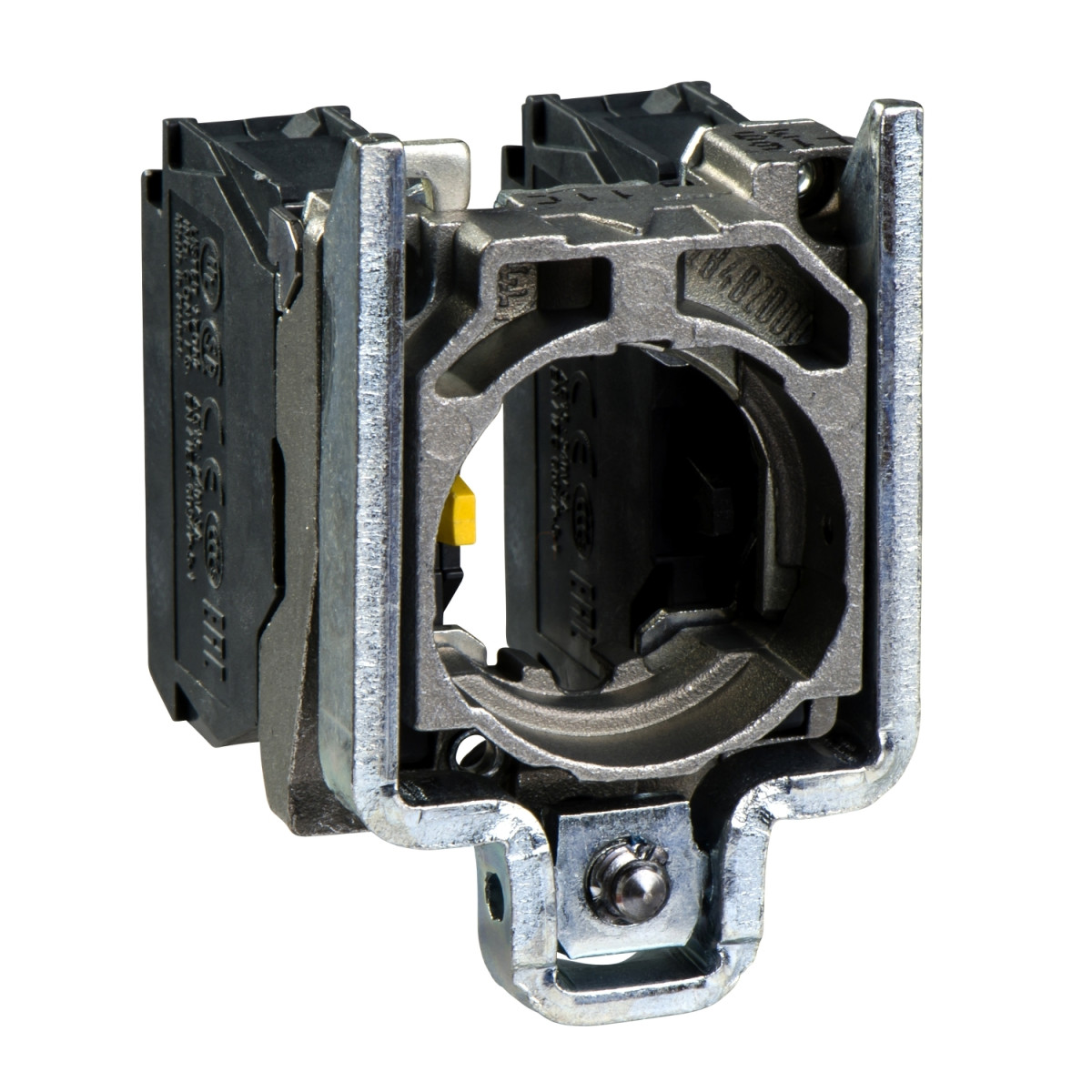

A Schneider Electric Harmony XB4 sorozatához tartozó ZB4BZ106 egy professzionális minőségű, komplett test/érintkező szerelvény, amely elsősorban ipari környezetben használható nyomógombok és kapcsolók megvalósításához. Ez a termék a megbízható kapcsolási funkciókat biztosító alapelemek közé tartozik, amelyek széles körben alkalmazhatók automatizálási és vezérlési rendszerekben.
A ZB4BZ106 egy egyszerű, mégis kulcsfontosságú komponens, amely test/rögzítőgallérral és egy darab érintkezőblokkal rendelkezik, 1NO+1NC (egy nyitó és egy záró) konfigurációban. Az érintkezők speciális átlapoló és lassú bontású működési elvvel vannak kialakítva, ami biztosítja a megbízható és biztonságos kapcsolást. A csavarzáras csatlakozókkal ellátott terminálok rugalmas bekötési lehetőségeket kínálnak, támogatva a maximum 2 x 1,5 mm² keresztmetszetű vezetékeket kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék ISO n°1 (11-12)NC terminál kiosztással rendelkezik, ami szabványos kialakítást biztosít és megkönnyíti a telepítést.
A Harmony XB4 sorozat részeként ez a Schneider Electric ZB4BZ106 azonosítójú termék kiváló műszaki paraméterekkel büszkélkedhet. A test/rögzítőgallér Zamak ötvözetből készült, ami kiváló mechanikai ellenálló képességet biztosít. A CAD méretei 30 mm szélességgel, 47 mm magassággal és 37 mm mélységgel pontosan meghatározzák a terméket, megkönnyítve a tervezési folyamatot. Az ezüst ötvözetből (Ag/Ni) készült érintkezők hosszú élettartamot és kiváló elektromos vezetőképességet biztosítanak. A termék pozitív nyitással rendelkezik, az IEC 60947-5-1 K függelékének megfelelően, ami növeli a biztonsági alkalmazásokban való használhatóságát.
A műszaki teljesítmény szempontjából a ZB4BZ106 figyelemre méltó paraméterekkel rendelkezik. A működési út 1,5 mm az NC érintkező elektromos állapotváltozásáig, 2,6 mm az NO érintkező elektromos állapotváltozásáig, és összesen 4,3 mm a teljes út. A működtetési nyomaték 0,05 N.m az NO elektromos állapotváltozásához. Az 5.000.000 ciklusos mechanikai élettartam kimagasló tartósságot biztosít. A meghúzási nyomaték 0,8-1,2 N.m az IEC 60947-1 szabványnak megfelelően. A termék többféle csavarhúzóval is szerelhető, beleértve a Philips 1-es, pozidriv 1-es és lapos (4 mm és 5,5 mm átmérőjű) típusokat is. A rövidzárlat elleni védelmet 10 A-es gG típusú olvadóbiztosíték biztosítja az IEC 60947-5-1 szabványnak megfelelően. Az üzemi áramerősség különböző értékeket vehet fel az alkalmazott feszültségtől és áramkör típusától függően, például 3 A 240 V-nál AC-15 üzemmódban, vagy 6 A 120 V-nál AC-15 üzemmódban.
Schneider Electric Harmony XB4 - ZB4BZ106 -fém rögzítőaljzat és érintkezőblokk, 1NO+1NC átlapolt műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Minimális rendelési mennyiség: 1
Fejrész típusa: Standard
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Átlapoló, Lassú bontású
Érintkezőblokk típusa: Egyszeres
Eszköz összetétele: Rögzítőgallér, Test
Csatlakozások - terminálok: Csavarzáras csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavarzáras csatlakozók, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő műszaki adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 37 mm
Terminál leírás ISO n°1: (11-12)NC
Érintkezők használata: Lépcsőzetes érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési nyomaték: 0,05 N.m NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Elektromos jellemzők
[Ith] hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áramerősség: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 10000000 ciklus, különböző terhelési feltételek mellett az IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint, Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
