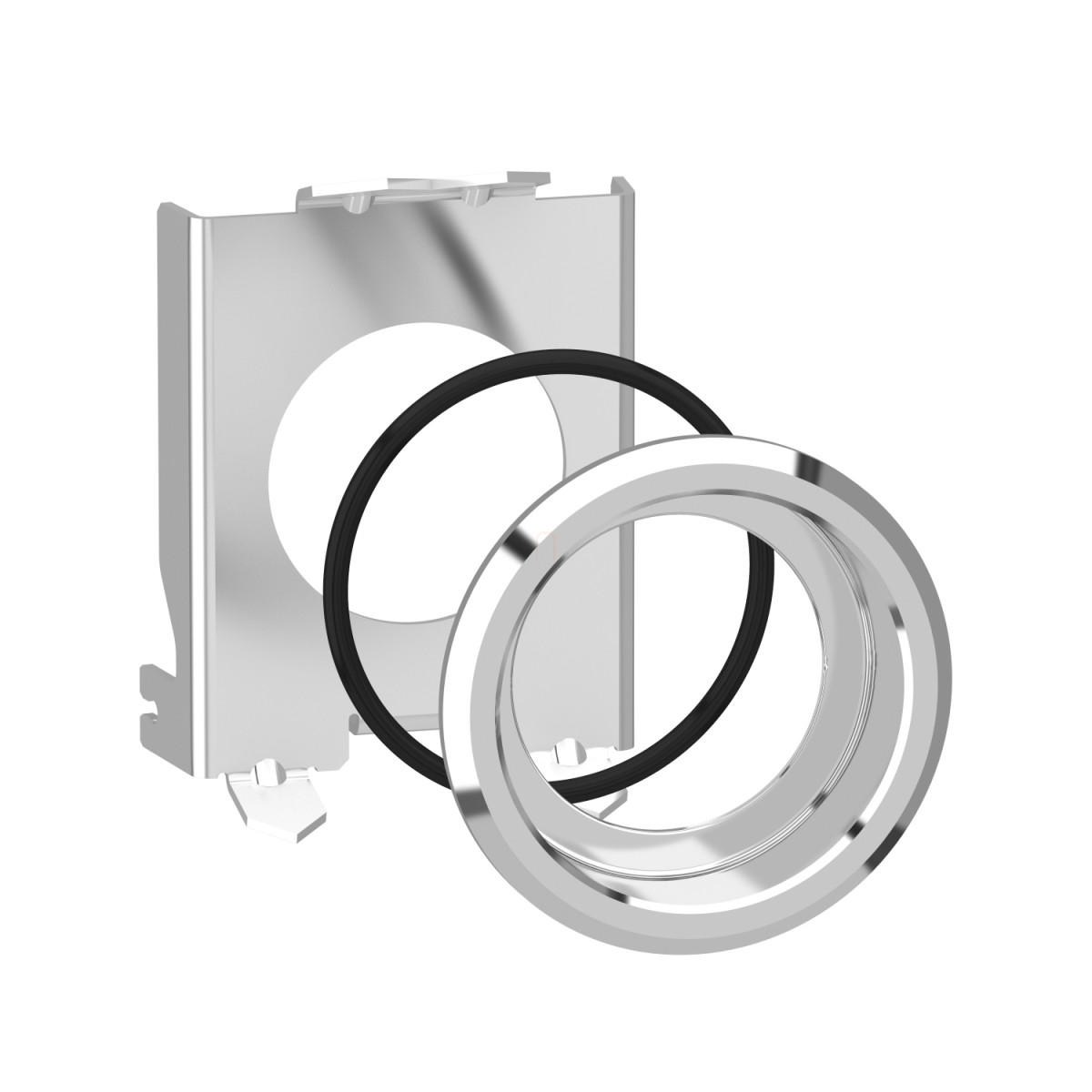

A Schneider Electric Harmony XB4 sorozatú ZB4BZ021 süllyesztő készlet kifejezetten a 22 mm átmérőjű nyomógombok és jelzőlámpák esztétikus és biztonságos beépítéséhez fejlesztették ki. Ez a professzionális minőségű fém kivitelű süllyesztő keret lehetővé teszi a kapcsolóelemek elegáns, síkba szerelt elhelyezését a vezérlőpultokban, kapcsolótáblákon vagy egyéb ipari berendezésekben, ahol a kiálló részek minimalizálása és a letisztult megjelenés fontos szempont.
A ZB4BZ021 süllyesztő készlet kompatibilis a Harmony XB4 termékcsalád különböző elemeivel, ideértve a ZB4BH flush, ZB4BL, ZB4BA flush és ZB4BV jelölésű komponenseket. A 30,5 mm átmérőjű szerelőnyílásba könnyen beszerelhető, és a krómozott felületkezelésnek köszönhetően nemcsak tartós, hanem esztétikusan is illeszkedik a modern vezérlőpanelek designjába. A termék pontos beépíthetősége érdekében a szükséges furatátmérő 30,5 mm, a javasolt furattávolság több egység alkalmazása esetén vízszintesen 42 mm, függőlegesen 55 mm, amely biztosítja a megfelelő szerelési és működtetési helyet.
A ZB4BZ021 süllyesztő készlet kiemelkedő védelmi szinttel rendelkezik, előlapja IP66, IP69 és IP69K védettséget biztosít az IEC 60529 és DIN 40050-9 szabványok szerint, ami különösen fontos olyan környezetekben, ahol a készüléknek ellenállónak kell lennie a por, víz és nagynyomású mosás ellen. Mechanikai behatásokkal szemben IK06 szintű védelmet nyújt az IEC 50102 szabvány szerint. A befogási vastagság tartománya 1,2-2,8 mm között állítható, így különböző vastagságú panelekbe szerelhető. Az eszköz precíziós méretezése – amely a részletes méretrajzokon jól látható – lehetővé teszi a pontos és problémamentes beépítést, ahol a frontoldal a beépítés után mindössze 6,9 mm-rel nyúlik túl a panel síkján.
A Schneider Electric ZB4BZ021 süllyesztő készlet elsősorban olyan ipari környezetben használható előnyösen, ahol a kapcsolóelemek fokozott védelme mellett a professzionális megjelenés is követelmény. Az eszköz kiválóan alkalmazható élelmiszeripari, gyógyszeripari létesítményekben, valamint tisztatér-technológiát alkalmazó üzemekben, ahol a magas IP védelmi osztály és a sima, könnyen tisztítható felületek elengedhetetlenek. A termék robusztus fém szerkezetének köszönhetően hosszú élettartamú, és ellenáll a zord ipari környezet kihívásainak. A ZB4BZ021 cikkszámú süllyesztő keret használatával a nyomógombok és jelzőlámpák professzionális beépítése egyszerűen és gyorsan megvalósítható, miközben a végeredmény mind funkcionalitásban, mind esztétikában a legmagasabb elvárásoknak is megfelel.
Schneider Electric Harmony XB4 - ZB4BZ021 -süllyesztő készlet XB4 fém nyomógombokhoz és jelzőlámpákhoz műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Terméktípus: Süllyesztő készlet
Kiegészítő/alkatrész kategória: Szerelési és rögzítési kiegészítő
Rendeltetés: Jelzőlámpa és nyomógomb süllyesztett szereléséhez
Műszaki jellemzők
Kompatibilitás: ZB4BH flush, ZB4BL, ZB4BA flush, ZB4BV
Felületkezelés: Krómozott
Védettségi osztály: IP66 (előlap) az IEC 60529 szerint, IP69 (előlap) az IEC 60529 szerint, IP69K (előlap) a DIN 40050-9 szerint
Ütésállóság: IK06 az IEC 50102 szerint
Szerelési átmérő: 30,5 mm
Befogási vastagság: 1,2-2,8 mm
Mennyiség készletenként: 1 db
Méretek
A süllyesztő készlet teljes magassága a műszaki rajz szerint, előlapon túlnyúlás: 6,9 mm
Ajánlott furatközéptávolság: vízszintesen 42 mm, függőlegesen 55 mm
A furat átmérője: 30,5 mm
