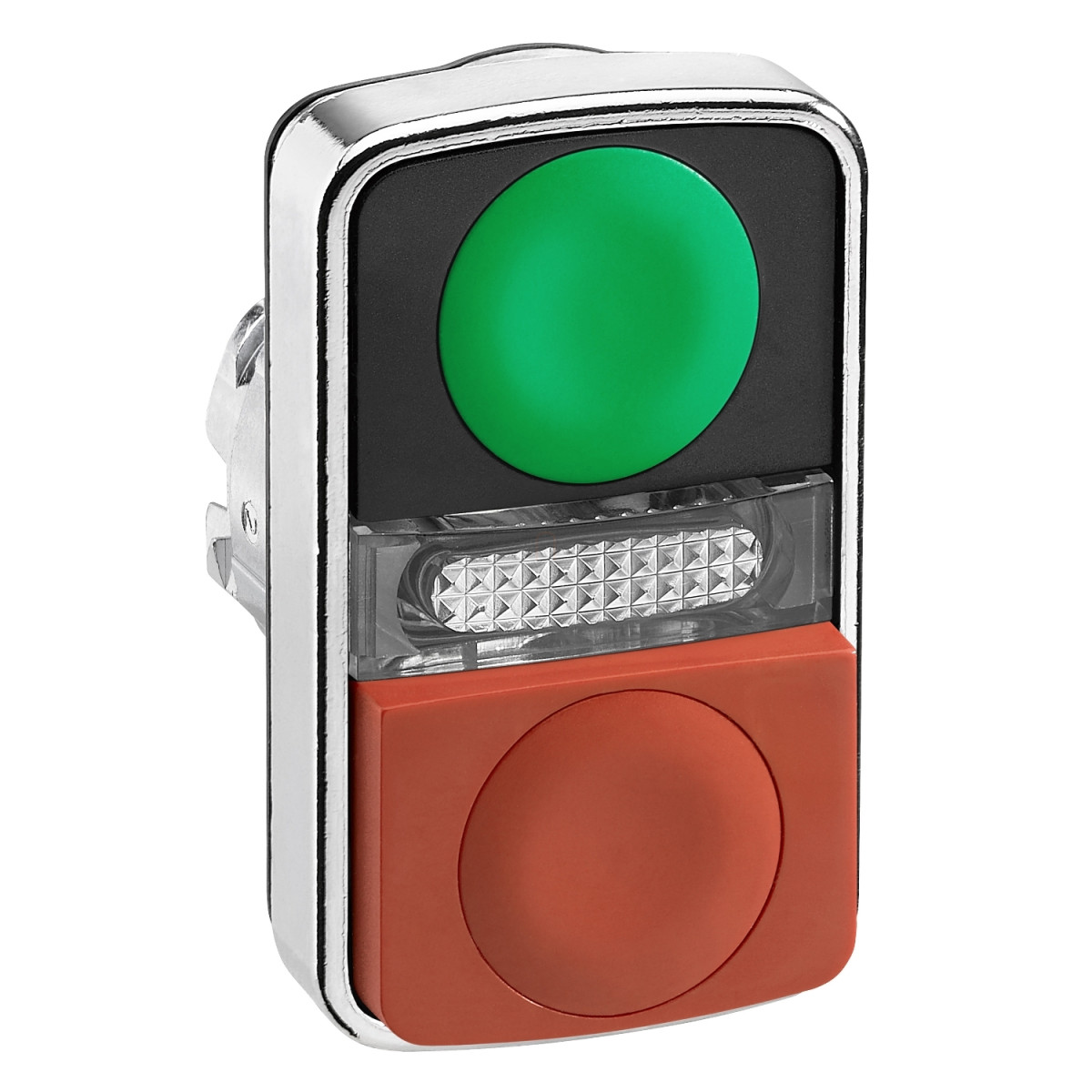

A Schneider Electric Harmony XB4 sorozatú ZB4BW7L3740 világító kettősfejű nyomógomb fej egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amely ideális választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a prémium minőségű, krómozott fém kerettel rendelkező komponens tökéletesen illeszkedik a modern ipari környezetbe, ahol a strapabíró kialakítás és a megbízható működés alapvető követelmény.
A ZB4BW7L3740 modell egy kompakt, 22 mm-es szerelési átmérővel rendelkező egység, amely egy zöld nyomófelületű, egy piros kiálló, valamint egy középső jelzőfénnyel ellátott kialakítást kínál. A nyomógombok jelölés nélküliek, így rugalmasan alkalmazhatók különböző célokra. A termék négyszögletes jelzőegység fejjel rendelkezik, ami egységes megjelenést biztosít a kapcsolószekrényen vagy vezérlőpanelen. A nyomógombok rugós visszatérésűek, így mindig visszaállnak alaphelyzetbe a működtetés után.
A termék kiváló műszaki paraméterekkel rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható teljesítményt. A mechanikai tartóssága kiemelkedő, akár 1.000.000 működtetési ciklust is kibír, ami rendkívül hosszú élettartamot jelent még gyakori használat mellett is. A nyomógomb fej integrált LED-del kompatibilis, ami lehetővé teszi a világítási funkciók kihasználását. Az elektromos összeállítási kódok (M1, M2, M6, M10) különböző konfigurációkat tesznek lehetővé az alkalmazási igényeknek megfelelően, legyen szó akár 6 kontaktusról egyes blokkok használatával az előlapi szerelésben integrált LED-del, vagy akár 2 kontaktusról egyes blokkok használatával integrált LED-del és transzformátorral.
A ZB4BW7L3740 kiemelkedő védelmi tulajdonságokkal rendelkezik, amelyek lehetővé teszik a használatát még a legzordabb ipari környezetben is. IP66, IP69K és IP69 védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és erős vízsugár elleni védelmet biztosít. A termék ellenáll a nagy nyomású mosóberendezéseknek is, akár 7000000 Pa nyomásnak 55 °C hőmérsékleten, 0,1 méter távolságból. NEMA 13 és NEMA 4X besorolása további bizonyítéka a kiváló környezeti ellenállásnak. Az IK06 besorolás az IEC 50102 szerint megfelelő mechanikai ütésállóságot garantál. A termék széles hőmérsékleti tartományban (-40...70 °C) működőképes, ami lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is.
Schneider Electric Harmony XB4 - ZB4BW7L3740 -fém világító kettősfejű nyomógomb fej, Ø22, visszatérő, 1 zöld 1 kiálló piros nyomógomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító kettősfejű nyomógomb fej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Négyszögletes
Működtető típusa: Rugós visszatérés
Működtetők profilja: 1 sík - 1 kiálló nyomógomb - 1 központi jelzőfény
Működtetők leírása: Zöld jelöletlen - piros jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 30 mm
Nettó súly: 0,056 kg
Nagynyomású mosóberendezéssel szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Jelölés színe: Fehér jelölés zöld, piros vagy fekete sapkák esetén; Fekete jelölés fehér sapkák esetén
Működtető profil: Zöld sík, jelöletlen; Piros kiálló, jelöletlen
Mechanikai tartósság: 1000000 ciklus
Elektromos összeállítási kód: M1 <6 kontaktushoz egyes blokkokkal előlapi szerelésben integrált LED-del; M2 <6 kontaktushoz egyes és dupla blokkokkal előlapi szerelésben integrált LED-del; M6 <2 kontaktushoz egyes blokkokkal előlapi szerelésben integrált LED-del és transzformátorral; M10 <2 kontaktushoz egyes blokkokkal előlapi szerelésben integrált LED-del
Eszköz bemutatása: Alap részegységek
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
Elektromos áramütés elleni védelmi osztály: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP69K; IP69 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4; IEC 60947-1; JIS C8201-5-1; UL 508; IEC 60947-5-5; IEC 60947-5-1; CSA C22.2 No 14; JIS C8201-1
Termék tanúsítványok: CSA; LROS (Lloyds Register of Shipping); BV; UL listed; DNV
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
