A Schneider Electric Harmony XB4 termékcsalád ZB4BW7A3740 kódjelű, világító kettősfejű nyomógomb feje innovatív megoldást kínál ipari környezetben használható kezelőelemek területén. Ez a krómozott fém kivitelű termék robusztus kialakításával, praktikus funkcionalitásával és esztétikus megjelenésével tökéletes választás vezérlőpanelekhez, gépi berendezésekhez és ipari alkalmazásokhoz.

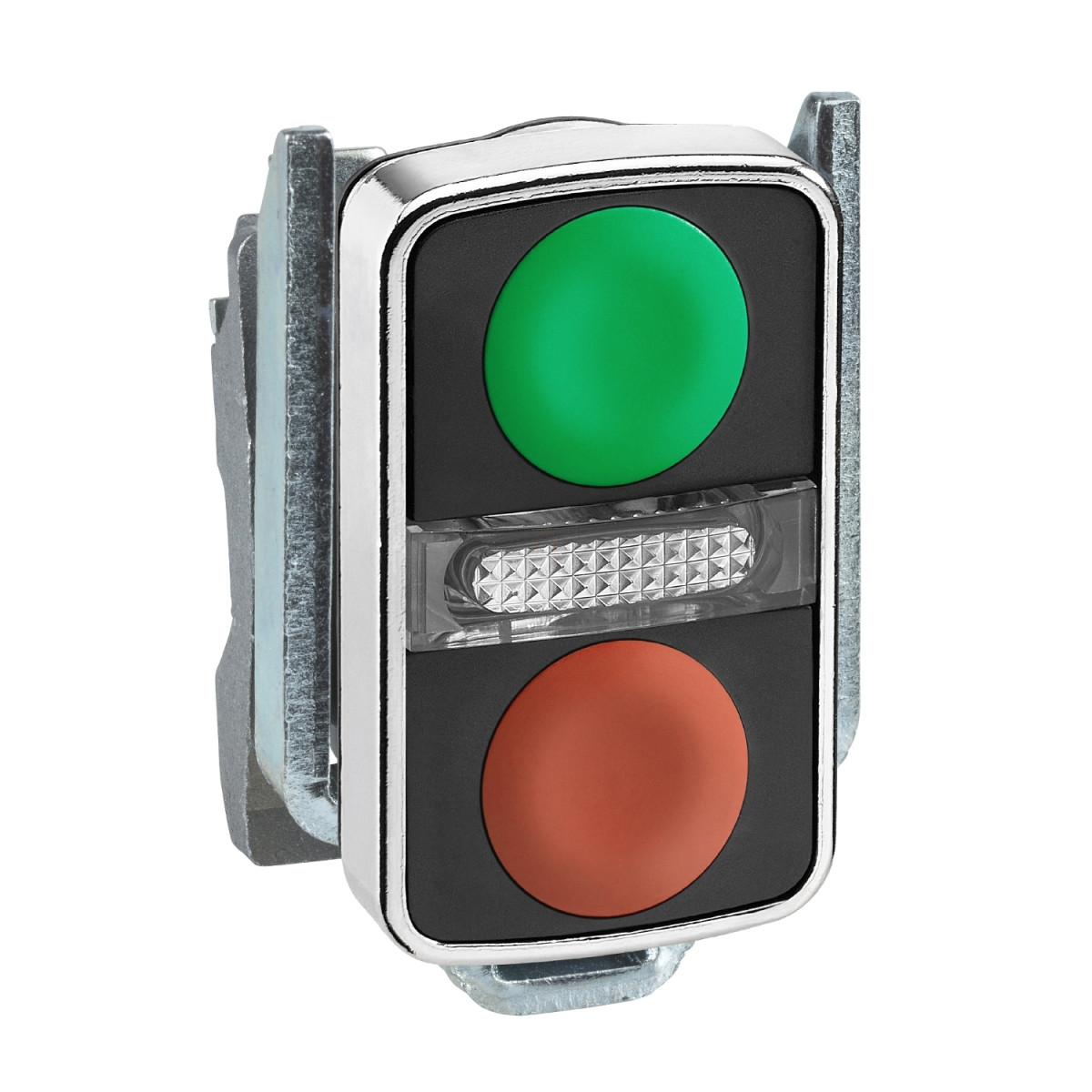

A ZB4BW7A3740 egy 22 mm-es rögzítési átmérővel rendelkező fémházas nyomógombfej, amely egy zöld és egy piros nyomógombot, valamint egy középső jelzőfényt tartalmaz egyetlen kompakt egységben. A nyomógombok jelölés nélküli, süllyesztett kialakításúak, és rugós visszatéréssel működnek. A központi jelzőfény integrált LED-del rendelkezik, amely vizuális visszajelzést biztosít a gép vagy berendezés állapotáról. Ez a kompakt, mégis többfunkciós kialakítás lehetővé teszi, hogy egyetlen kezelőelemmel több művelet végrehajtására is lehetőséget adjon, így optimalizálva a vezérlőfelületet.
A termék műszaki jellemzői között kiemelkedő az IP66, IP67, IP69 és IP69K védelmi osztály, amely rendkívüli védelmet biztosít por és nedvesség ellen, valamint lehetővé teszi a nagy nyomású mosást akár 7000000 Pa nyomással 55°C hőmérsékleten 0,1 m távolságból. Az IK06 ütésállóság garantálja a mechanikai behatásokkal szembeni ellenállást. A Harmony XB4 nyomógomb fej széles működési hőmérséklet-tartománya (-40°C és +70°C között) szélsőséges környezetben is megbízható teljesítményt nyújt. A magas, 1 000 000 ciklusos mechanikai élettartam hosszú távú, karbantartásmentes működést biztosít még intenzív használat mellett is.
A ZB4BW7A3740 rugalmas elektromos összeállítási lehetőségeket kínál különböző kódoknak megfelelően (M1, M2, M6, M10), amely lehetővé teszi az egyszeres és kettős blokkok használatát előlapi szereléssel, integrált LED-del vagy akár transzformátorral. A termék kompatibilis számos nemzetközi szabvánnyal (IEC 60947-1, CSA C22.2 No 14, UL 508, stb.), és rendelkezik a szükséges tanúsítványokkal (CSA, UL, BV, DNV, LROS), amely biztosítja a globális alkalmazhatóságot. A 30 mm széles, 50 mm magas és 30 mm mély méretek kompakt kialakítást tesznek lehetővé, miközben a termék kiváló rezgésállósággal (5 gn, f= 2...500 Hz) és ütésállósággal (30 gn 18 ms-ig, 50 gn 11 ms-ig) rendelkezik, megfelelve az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak.
Schneider Electric Harmony XB4 - ZB4BW7A3740 -fém világító kettősfejű nyomógomb fej, Ø22, visszatérő, 1 zöld 1 piros nyomógomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej világító kettősfejű nyomógombhoz
Kompatibilitás: Integrált LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérés
Működtető profilja: 2 süllyesztett nyomógomb - 1 központi jelzőfény
Működtetők leírása: Zöld jelöletlen - piros jelöletlen
Kiegészítő tulajdonságok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
Jelölés színe: Fekete jelölés fehér sapkáknál, fehér jelölés zöld, piros vagy fekete sapkáknál
Működtető profilja: Zöld süllyesztett, jelöletlen; Piros süllyesztett, jelöletlen
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: M1 <6 érintkezőhöz, egyes blokkok használatával előlapi szereléshez integrált LED-del; M2 <6 érintkezőhöz, egyes és kettős blokkok használatával előlapi szereléshez integrált LED-del; M6 <2 érintkezőhöz, egyes blokkok használatával előlapi szereléshez integrált LED-del és transzformátorral; M10 <2 érintkezőhöz, egyes blokkok használatával előlapi szereléshez integrált LED-del
Eszköz bemutató: Alapvető részegységek
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70°C
Környezeti levegő hőmérséklet működéshez: -40…70°C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
