A Schneider Electric Harmony XB4 termékcsaládjának ZB4BW7A1720 típusú világító kettősfejű nyomógomb feje egy kimagasló minőségű ipari vezérlőelem, amely egyedi kialakításával és megbízható működésével tűnik ki a piacon. Ez a 22 mm-es szerelési átmérőjű nyomógomb fej tökéletes választás olyan ipari környezetben, ahol egyértelmű vizuális visszajelzésre és megbízható működésre van szükség.

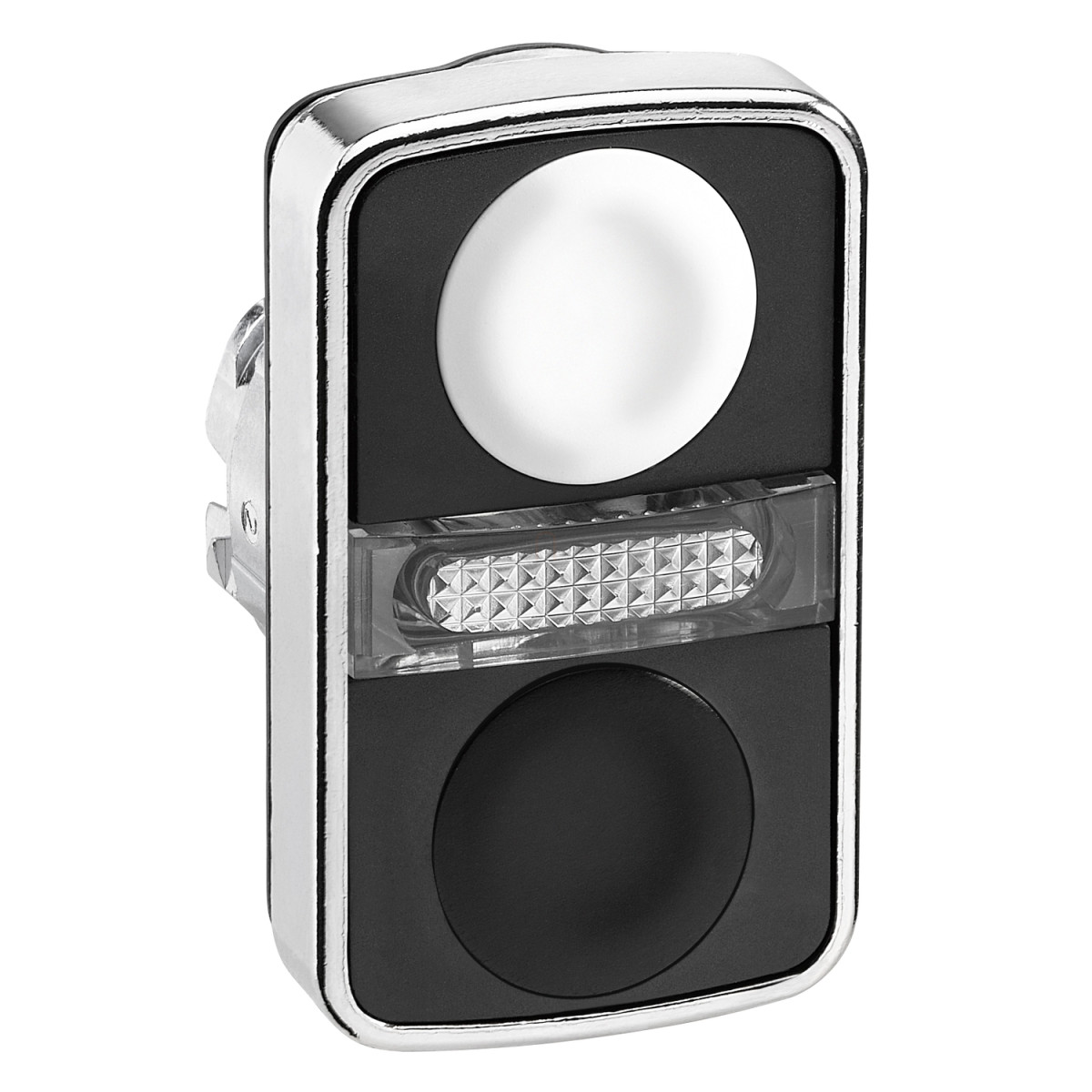

A ZB4BW7A1720 modell különlegessége a kettős nyomógomb kialakítás - egy fehér és egy fekete nyomógombbal, mindkettő jelölés nélküli (unmarked) kivitelben. A két süllyesztett nyomógomb közé egy központi jelzőfény került beépítésre, amely integrált LED-del világít. Ez a kialakítás lehetővé teszi két különböző funkció vezérlését egyetlen kezelőelemmel, miközben a központi fény jelzi az aktuális állapotot, növelve így a kezelőfelület ergonómiáját és csökkentve a szükséges panel-helyet. A nyomógombok rugós visszatérésű mechanizmussal rendelkeznek, ami azonnali és határozott visszacsatolást biztosít a kezelőnek.
A ZB4BW7A1720 nyomógomb fej krómozott fém kerettel rendelkezik, amely nemcsak esztétikus megjelenést kölcsönöz, hanem fokozott tartósságot is biztosít. A készülékház téglalap alakú, precízen kidolgozott formával, amely tökéletesen illeszkedik a Harmony XB4 sorozat többi eleméhez. A termék méretei: 30 mm széles, 50 mm magas és 30 mm mély, így kompakt kialakítása ellenére is jól látható és könnyen kezelhető. A nyomógomb ellenáll a magasnyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. Ez különösen előnyös olyan ipari környezetben, ahol rendszeres tisztításra van szükség.
A ZB4BW7A1720 kiemelkedő mechanikai élettartammal büszkélkedhet: 1000000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék IP védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K minősítésekkel rendelkezik, így védett a por és a víz behatolása ellen még a legzordabb környezetben is. A NEMA 13 és NEMA 4X besorolások további bizonyítékai a termék kiváló védettségének. Az IK06 besorolás jelzi a termék ütésállóságát, amely megfelel az IEC 50102 szabványnak. A nyomógomb -40°C és +70°C közötti működési és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges körülmények között is megbízhatóan működik.
Schneider Electric Harmony XB4 - ZB4BW7A1720 műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Terméktípus: Fej világító kettősfejű nyomógombhoz
Kompatibilitás: Integrált LED
Rövid készüléknév: ZB4
Szerelési átmérő: 22 mm
Keret anyaga: Krómozott fém
Fejforma: Standard
Működési jellemzők
Működtető egység típusa: Rugós visszatérésű
Működtető profilja: 2 süllyesztett nyomógomb - 1 központi jelzőfény
Működtető leírása: Fehér jelöletlen - fekete jelöletlen
Jelölés színe: Fekete jelölés fehér sapkánál, fehér jelölés zöld, piros vagy fekete sapkáknál
Mechanikai élettartam: 1000000 ciklus
Méretek
CAD teljes szélesség: 30 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 30 mm
Elektromos összetétel kódjai
M1 <6 érintkezőhöz, egyes blokkok használatával frontális szereléshez, integrált LED-del
M2 <6 érintkezőhöz, egyes és dupla blokkok használatával frontális szereléshez, integrált LED-del
M6 <2 érintkezőhöz, egyes blokkok használatával frontális szereléshez, integrált LED-del és transzformátorral
M10 <2 érintkezőhöz, egyes blokkok használatával frontális szereléshez, integrált LED-del
Védelmi jellemzők
Védettségi osztály: I. osztály az IEC 61140 szerint
IP védettség: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Környezeti jellemzők
Védőkezelés: TH
Működési hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
