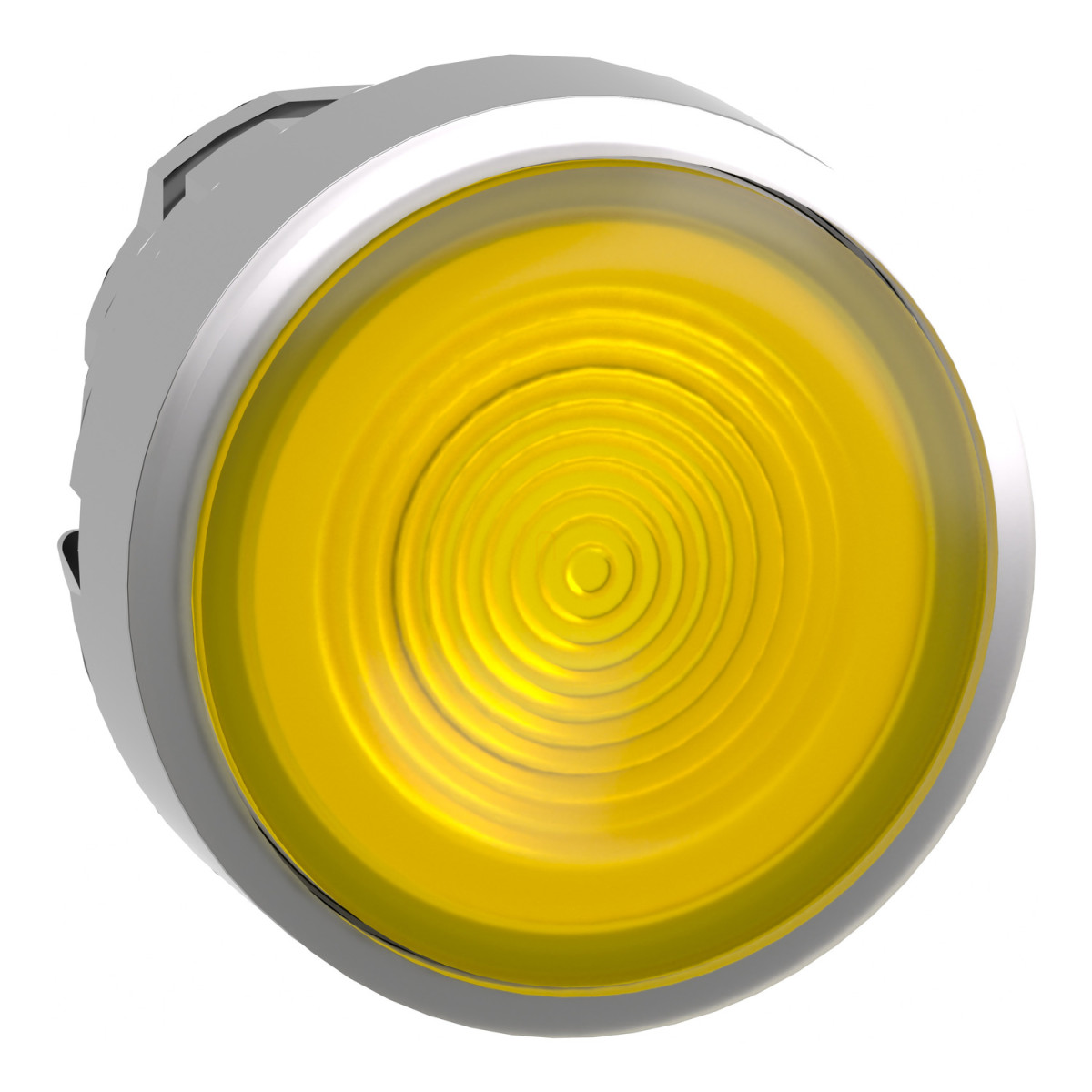

A Schneider Electric Harmony XB4 sorozatának ZB4BW383S jelzésű világító nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely megbízható működést és hosszú élettartamot biztosít az automatizálási rendszerekben. Ez a prémium kivitelű, 22 mm átmérőjű, krómozott fém előlappal rendelkező nyomógomb ideális választás olyan környezetben, ahol a tartósság és a láthatóság egyaránt fontos szempontok.
A ZB4BW383S sárga színű, hornyolt lencsével ellátott világító nyomógomb fej rugós visszatérítésű működési mechanizmussal rendelkezik, amely megbízható kapcsolást biztosít. A termék kompatibilis a Schneider Electric univerzális LED blokkokkal, ami rugalmas felhasználási lehetőségeket kínál. A termék jelöletlen felülettel készül, így szükség szerint egyedi feliratozás lehetséges. A termék kifejezetten jól látható magas környezeti megvilágítású helyeken is, ami növeli a biztonságot és a kezelhetőséget.
A nyomógomb műszaki paraméterei lenyűgözőek: 10 millió kapcsolási ciklust garantáló mechanikai élettartam jellemzi, ami hosszú távú, karbantartásmentes működést biztosít. A termék védettsége rendkívül magas: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is. Ez a magas fokú védettség lehetővé teszi, hogy a nyomógomb extrém körülmények között is megbízhatóan működjön, beleértve a nagy nyomású mosást (7000000 Pa, 55°C-on, 0,1 m távolságból). Az IK06 ütésállósági fokozat további mechanikai védelmet biztosít.
A ZB4BW383S nyomógomb fej elektromos összeállítási kódjai (M1, M2, M6, M10) különböző konfigurációs lehetőségeket kínálnak: akár 6 érintkező használható egyszerű blokkokkal vagy egyszerű és dupla blokkokkal előlapi szereléssel, integrált LED-del, valamint transzformátorral is. A termék rendkívül széles hőmérsékleti tartományban használható: -40°C és 70°C között tárolható és üzemeltethető, ami szélsőséges környezeti feltételek között is megbízható működést garantál. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat. Minősítésekkel rendelkezik a CSA, LROS (Lloyds Register of Shipping), BV, UL és DNV tanúsító szervezetektől.
Schneider Electric Harmony XB4 - ZB4BW383S -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, hornyolt lencsével, sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Világító nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Minimum rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Sárga süllyesztett, jelöletlen
Működtető további információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágítás
Működtető vagy lencse színe: Sárga
Méretek és műszaki adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetételi kód:
M1 - kevesebb mint 6 érintkező egyszerű blokkokkal előlapi szereléssel integrált LED-del
M2 - kevesebb mint 6 érintkező egyszerű és dupla blokkokkal előlapi szereléssel integrált LED-del
M6 - kevesebb mint 2 érintkező egyszerű blokkokkal előlapi szereléssel integrált LED-del és transzformátorral
M10 - kevesebb mint 2 érintkező egyszerű blokkokkal előlapi szereléssel integrált LED-del
Eszköz bemutatás: Alap részegységek
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szabvány szerint
IP védettségi fokozat:
IP66 az IEC 60529 szabvány szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szabvány szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds Register of Shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabvány szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szabvány szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szabvány szerint
