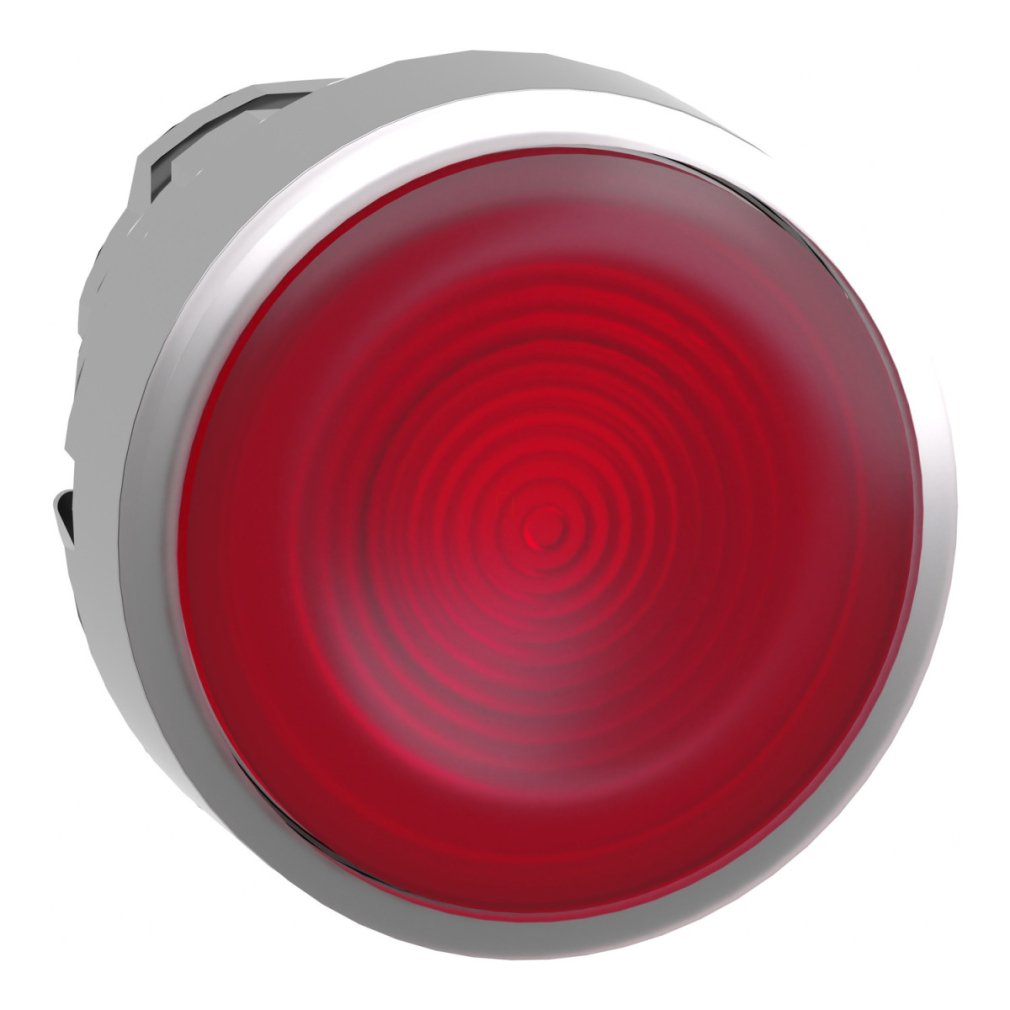

A Schneider Electric ZB4BW343S Harmony XB4 sorozatú világítható nyomógomb fej kimagasló minőséget képvisel az ipari vezérlőelemek piacán. Ez a piros színű, krómozott fém előlappal rendelkező világítható nyomógomb fej tökéletes választás olyan környezetbe, ahol a megbízhatóság és a tartósság alapvető követelmény. A termék 22,5 mm-es szabványos szerelési átmérővel rendelkezik, így kompatibilis a legtöbb szabványos kapcsolópanellel és vezérlőpulttal.
A ZB4BW343S kezelőfej univerzális LED blokkokkal használható, ami nagy rugalmasságot biztosít a különböző alkalmazásokban. A visszatérő rugós működtetés biztosítja, hogy a nyomógomb automatikusan visszaálljon alapállapotba az elengedés után. A piros, hornyolt lencse kiemelkedő láthatóságot biztosít még erős környezeti megvilágítás mellett is, így tökéletesen alkalmas figyelmeztetésre, vészleállításra vagy más kritikus vezérlési funkcióra.
A termék műszaki specifikációi lenyűgözőek: a 10 millió működési ciklus mechanikai élettartam kiemelkedő tartósságot garantál. A nyomógomb kompakt méretekkel rendelkezik (29 mm szélesség, 29 mm magasság, 30 mm mélység), ami megkönnyíti a beépítést szűk helyekre is. Az IP66, IP67, IP69 és IP69K védettségi besorolások rendkívüli védelmet biztosítanak a víz és por behatolása ellen, míg a NEMA 13 és NEMA 4X minősítés garantálja a megbízható működést még a legzordabb ipari környezetben is.
A ZB4BW343S tervezésénél a szélsőséges körülmények közötti használatot is figyelembe vették: -40°C és +70°C közötti hőmérsékleti tartományban működőképes, és ellenáll akár 7000000 Pa nyomású vízsugárnak 55°C-on, 0,1 m távolságból. A termék vibráció- és ütésállósága (5 gn frekvencia rezgésállóság, valamint 30 gn és 50 gn ütésállóság) tovább növeli a megbízhatóságát nehéz ipari körülmények között. A különböző elektromos összeállítási kódok (M1, M2, M6, M10) sokoldalú felhasználást tesznek lehetővé különböző kapcsolódási igényekhez, legyen szó egyszeres vagy dupla blokkok front oldali szereléséről, integrált LED-del vagy akár transzformátorral kombinálva.
Schneider Electric Harmony XB4 - ZB4BW343S -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, hornyolt lencsével, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Piros sík, jelöletlen
Működtető kiegészítő információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti világítási környezet
Sapka/működtető vagy lencse színe: Piros
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód:
M1 <6 kontaktushoz egyes blokkok használatával frontoldali szereléssel integrált LED-del
M2 <6 kontaktushoz egyes és dupla blokkok használatával frontoldali szereléssel integrált LED-del
M6 <2 kontaktushoz egyes blokkok használatával frontoldali szereléssel integrált LED-del és transzformátorral
M10 <2 kontaktushoz egyes blokkok használatával frontoldali szereléssel integrált LED-del
Eszköz bemutatása: Alap részegységek
Környezet
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklet: -40...70 °C
Működési környezeti levegő hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok:
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-5
CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok:
CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Vibráció ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
