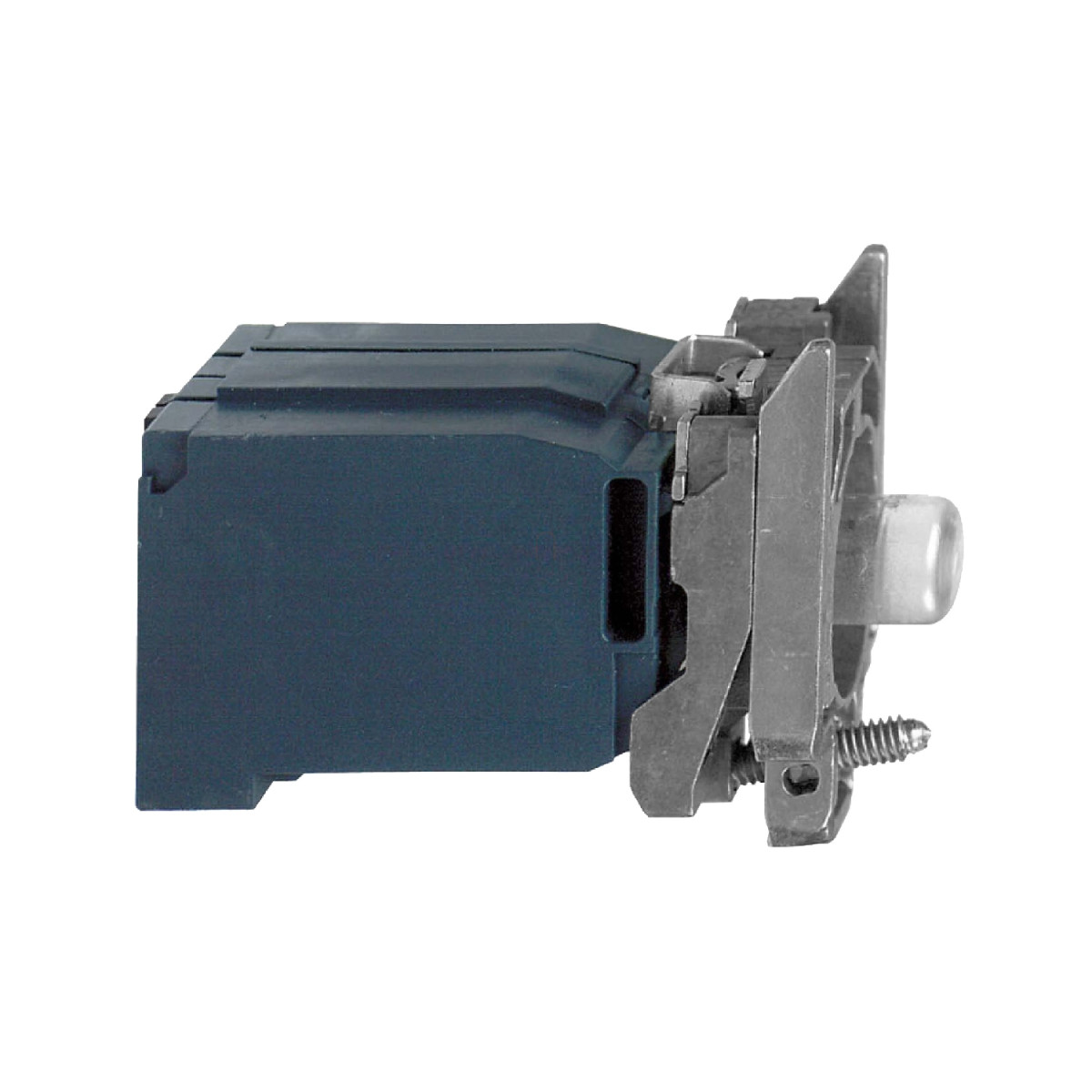

A Schneider Electric Harmony XB4 termékcsalád ZB4BV3 jelzőlámpája egy komplett test és fényblokk egység, amely professzionális ipari környezetbe tervezett megoldás. Ez a fém kivitelű jelzőlámpa test rögzítő aljzattal ideális választás vezérlőpanelek, kapcsolószekrények és ipari berendezések jelzéseihez, ahol tartós és megbízható vizuális visszajelzésre van szükség.
A ZB4BV3 modell 110-120V AC tápfeszültséggel működik 50/60 Hz frekvencián, és izzós fényforrással szerelt BA9s foglalattal rendelkezik. A fényblokk beépített transzformátorral van ellátva (1,2 VA, 6 V), amely biztosítja a megfelelő működést. A jelzőlámpa állandó jelzéstípust biztosít, ami folyamatos vizuális visszajelzést ad a berendezés állapotáról. Az eszköz elülső felszerelésű, ami megkönnyíti a telepítést és karbantartást. A rögzítőgyűrű anyaga Zamak, amely kiváló szilárdságot és korrózióállóságot biztosít hosszú élettartam mellett.
A termék elektromos jellemzői között kiemelendő a 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat szerint) és a 6 kV névleges lökőfeszültség-állóság, amelyek megfelelnek az IEC 60947-1 szabványnak. Csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² vezetéket fogadnak be kábelvéggel, illetve legalább 1 x 0,22 mm² vezetéket kábelvég nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 N·m az IEC 60947-1 szabvány szerint. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (Philips 1-es méret, pozidriv 1-es méret) és lapos (Ø 4 mm, Ø 5,5 mm).
A ZB4BV3 jelzőlámpa nagyfokú ellenállóképességgel rendelkezik: 5 gn rezgésállóság (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállóság fél szinuszhullámú gyorsulás mellett az IEC 60068-2-27 szerint. Az IP20-as védettségi fokozat védelmet nyújt a szilárd tárgyak behatolása ellen. A termék széles hőmérsékleti tartományban használható: tárolási hőmérséklet -40...70 °C, üzemi hőmérséklet -40...55 °C. Az I-es érintésvédelmi osztály (IEC 60536 szerint) biztosítja a megfelelő villamos biztonságot. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1. Rendelkezik DNV, UL, LROS, BV és CSA tanúsítványokkal, ami széles körű alkalmazhatóságot biztosít különböző iparágakban és földrajzi területeken.
Schneider Electric Harmony XB4 - ZB4BV3 -fém jelzőlámpa BA9s izzós blokk rögzítő aljzattal, 120VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Komplett test/fényblokk egység
Eszköz rövid neve: ZB4
Rögzítőgyűrű anyaga: Zamak
Eladási mennyiség: 1
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül
Fényforrás: Izzós
Izzófoglalat: BA 9s
Fényblokk tápellátás: Beépített transzformátoron keresztül 1,2 VA 6 V
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 60 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos kompatibilis Philips 1-es méretű csavarhúzóval
Kereszthornyos kompatibilis pozidriv 1-es méretű csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Blokk szerelése: Elülső szerelés
Elektromos összetétel kód: P4, M9
Eszköz bemutatása: Alapvető részegységek
Környezet
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet működéshez: -40...55 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP20
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: DNV, UL listázott, LROS (Lloyds hajózási nyilvántartás), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
